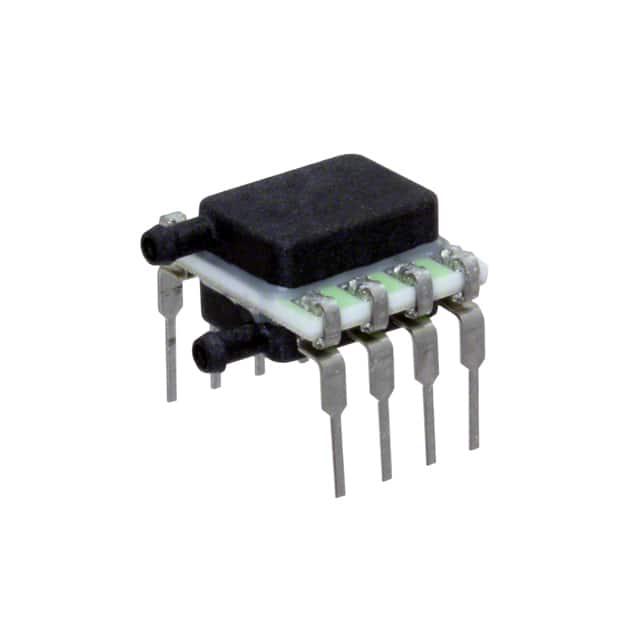

RSCDRRM020NDSE3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 SPI ±4.96KPa 3V 3.6V ±6.3243.6 ±0.1% DIP-8 通孔安装
供应商型号: RSCDRRM020NDSE3
供应商: 国内现货
标准整包数: 10
HONEYWELL 压力传感器 RSCDRRM020NDSE3

RSCDRRM020NDSE3概述

    电子元器件产品技术手册

    产品简介


    RSC系列传感器是一款采用压阻硅技术的高分辨率、高精度压力传感器,适用于广泛的医疗和工业应用。它通过数字接口提供输出,可以在指定的压力范围和温度范围内读取压力数据。此系列传感器符合ISO 9001标准,并达到REACH和RoHS合规要求,可广泛应用于医疗设备(如呼吸机、睡眠监测仪)和工业领域(如环境监控、流体控制系统)。

    技术参数


    - 压力范围:绝对范围:±1.6 mbar 至 ±10 bar; ±160 Pa 至 ±1 MPa; ±0.5 inH2O 至 ±150 psi;差分范围:±1.6 mbar 至 ±10 bar
    - 压力类型:绝对(内部真空参考)、表压(大气压力参考)、差分(两压力端口间)
    - 总误差带:低至 ±0.25 %FSS
    - 精度:±0.1 %FSS BFSL
    - 补偿温度范围:-40°C 至 85°C
    - 功耗:小于10 mW
    - 尺寸:10 mm x 12.5 mm [0.39 in x 0.49 in]
    - 输出:24位数字 SPI 兼容
    - 其他认证:符合IPC/JEDEC J-STD-020D.1湿敏等级1要求

    产品特点和优势


    - 行业领先的长期稳定性:最小化系统校准需求,显著减少停机时间。
    - 行业领先的精度:减少软件校正系统不准确性的需求,提高设计效率,简化开发过程。
    - 行业领先的灵活性:模块化设计,多种封装样式和选项简化集成。
    - 总误差带:在整个补偿温度范围内提供真正的性能表现,减少了每个传感器的测试和校准需求,降低了制造成本,提高了系统的准确性。

    应用案例和使用建议


    医疗应用:
    - 空气流量监测、麻醉机、血液分析仪、气相色谱仪、医院室内外压控制、肾透析机、雾化器、呼吸机等。
    工业应用:
    - 气压计、无人机、流量校准器、环境监测、暖通空调过滤器检测、暖通空调系统、室内空气质量、生命科学、可变空气量(VAV)控制等。
    使用建议:
    - 在选择压力传感器时,应根据具体应用选择合适的压力范围。
    - 配置适当的供电电压(3.3Vdc 或 5.0Vdc)以确保传感器正常运行。
    - 使用时需注意环境温度范围,确保传感器在合适的温度范围内工作,以保证数据的准确性。

    兼容性和支持


    - 该传感器与非腐蚀性、非离子气体(如空气和其他干燥气体)兼容。
    - 供应商提供技术支持和服务,以帮助客户顺利使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 传感器无法正常工作 | 检查供电电压是否正确,确认接地连接 |
    | 数据异常 | 重新校准传感器,检查是否超出工作温度范围 |
    | 传感器响应慢 | 调整数据采集速率,优化电路设计 |

    总结和推荐


    RSC系列传感器凭借其高分辨率、高精度、低功耗和灵活的封装设计,在医疗和工业应用中表现出色。它能够加速系统性能,提高可靠性,并且易于设计集成。因此,我们强烈推荐该产品用于需要精确压力测量的应用场景。无论是对于设备制造商还是系统集成商,这款传感器都是一个值得信赖的选择。

RSCDRRM020NDSE3参数

参数
工作压力范围 ±4.96KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.1%
输出类型 SPI
压力类型 差分
最大工作压力 ±6.3243.6
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

RSCDRRM020NDSE3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

RSCDRRM020NDSE3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL RSCDRRM020NDSE3 RSCDRRM020NDSE3数据手册

RSCDRRM020NDSE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
