TSCSNBN150PGUCV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 Wheatstone Bridge 1.03421MPa 1.5V 12V 1.68922MPa ±0.15% SIP-4 通孔安装
供应商型号: Q-TSCSNBN150PGUCV
供应商: 期货订购
标准整包数: 50

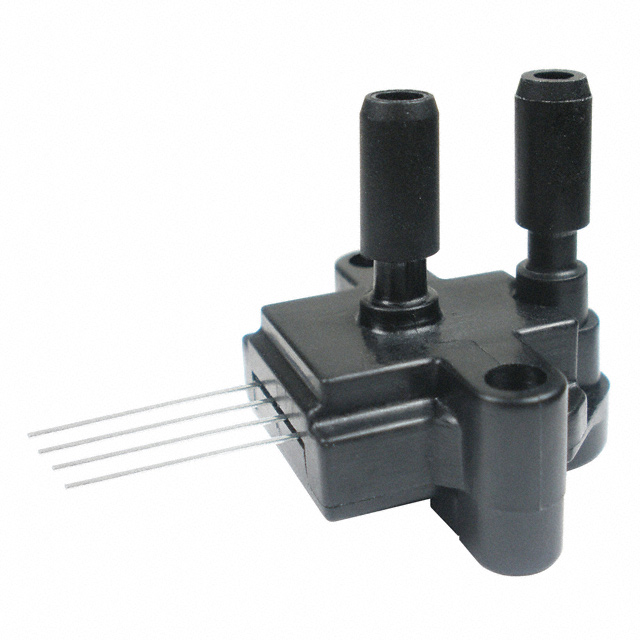

HONEYWELL 压力传感器 TSCSNBN150PGUCV

TSCSNBN150PGUCV概述


    产品简介


    TruStability® Board Mount压力传感器是霍尼韦尔(Honeywell)公司推出的两款压力传感器:TSC系列和NSC系列。这两款传感器采用压阻硅材料,通过模拟输出方式读取传感器内的压力变化,适用于广泛的温度范围。它们广泛应用于工业、医疗、气相色谱仪、医疗器械等领域。

    技术参数


    - 压力范围:
    - TSC系列: ±60 mbar至±10 bar (±6 kPa至±1 MPa; ±1 psi至±150 psi)
    - NSC系列: ±2.5 mbar至±10 bar (±250 Pa至±1 MPa; ±1 inH2O至±150 psi)
    - 电气特性:
    - 模拟输出: 毫伏输出
    - 工作电压: 1.5 Vdc 至 12.0 Vdc
    - 供电电流: TSC系列 < 1.5 mA, NSC系列 < 2.2 mA
    - 温度范围:
    - TSC系列补偿温度范围: 0 °C至85 °C
    - NSC系列温度范围: -40 °C至85 °C
    - 机械特性:
    - 最大存储温度: -40 °C至85 °C
    - 焊接条件: 引脚焊接时间<4秒,峰值回流温度<250°C
    - 耐久性: 最少100万次压力循环

    产品特点和优势


    - 稳定性与可靠性: 高度稳定的输出性能,即使在长期使用和极端温度条件下也能保持优异的表现。
    - 高精度: 精度达到±0.15% FSS BFSL,降低了系统校准需求。
    - 封装和端口选择: 多种封装选项(DIP、SMT、SIP),易于集成到不同应用中。
    - 小尺寸: 仅有10 mm x 10 mm,适合空间有限的应用环境。
    - 低功耗: 操作电压低至1.5 Vdc,可延长电池寿命。

    应用案例和使用建议


    - 医疗设备: 例如患者监护仪和气体分析设备,可以监测氧气浓度和血液分析。
    - 工业自动化: 在阀门、泵和气动设备中作为压力监测器。
    - 气相色谱仪: 确保对气体混合物的精确分析。
    使用建议:
    - 安装时注意液体只能应用于Port 1,Port 2不能接触液体。
    - 确保液体介质不产生残留物,避免内部积垢影响传感器输出。
    - 建议传感器安装时Port 1朝下,减少系统中的杂质进入传感器。

    兼容性和支持


    - 兼容性: 具有广泛的温度范围和多种封装选择,兼容大多数现代无铅焊接工艺。
    - 厂商支持: Honeywell提供详细的文档和技术支持,确保客户能够顺利使用和维护这些传感器。

    常见问题与解决方案


    - Q: 传感器输出不准确
    - A: 检查供电电压是否在规定的范围内,确认供电引脚连接正确。

    - Q: 传感器长时间使用后性能下降
    - A: 确认使用过程中是否有足够的散热措施,定期检查和清理可能的杂质。

    总结和推荐


    TruStability® Board Mount压力传感器以其卓越的稳定性和高精度成为市场上一款非常优秀的压力传感器。尤其适用于需要高度可靠和准确压力监测的工业和医疗应用。我们强烈推荐使用这款产品,无论是从性能还是从应用灵活性的角度来看,都具有显著的优势。

TSCSNBN150PGUCV参数

参数
压力类型 排气式 计量
最大工作压力 1.68922MPa
工作压力范围 1.03421MPa
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.15%
输出类型 Wheatstone Bridge
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSCSNBN150PGUCV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

TSCSNBN150PGUCV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL TSCSNBN150PGUCV TSCSNBN150PGUCV数据手册

TSCSNBN150PGUCV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 59.4125 ¥ 487.1825
100+ $ 52.4125 ¥ 429.7825
150+ $ 45.5625 ¥ 373.6125
500+ $ 40.5125 ¥ 332.2025
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 24359.12
