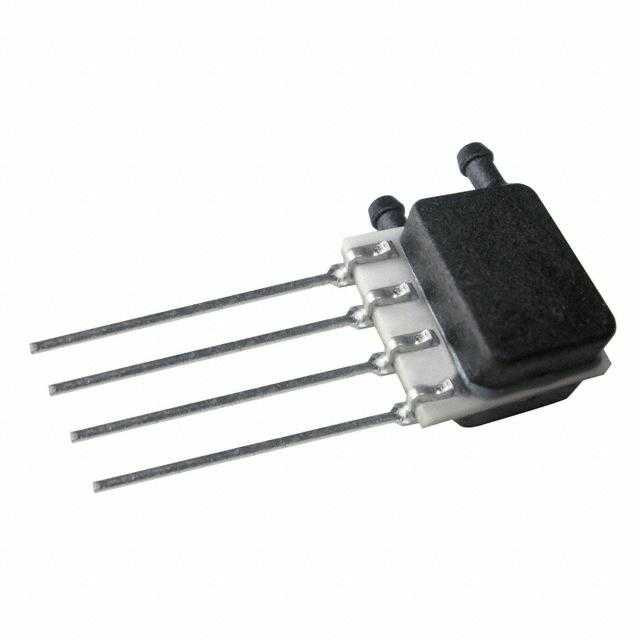

HSCSRRN004MGAA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式压力计 AnalogVoltage 400Pa 3.27V 3.33V 67.5KPa ±0.25% SIP-4 通孔安装
供应商型号: Q-HSCSRRN004MGAA3
供应商: 期货订购
标准整包数: 100
HONEYWELL 压力传感器 HSCSRRN004MGAA3

HSCSRRN004MGAA3概述

    TruStability® Board Mount Pressure Sensors: HSC Series

    产品简介


    TruStability® Board Mount Pressure Sensors HSC系列是一款高精度硅陶瓷压力传感器,能够提供模拟或数字输出信号来测量指定的压力范围和温度区间内的压力。这些传感器被广泛应用于各种工业自动化设备、医疗设备以及家用电器等领域。

    技术参数


    - 测量范围:±1.6 mbar到±10 bar(±160 Pa到±1 MPa;±0.5 inH2O到±150 psi)
    - 供电电压:3.3 Vdc 或 5.0 Vdc
    - 响应时间:模拟版本为1 ms,数字版本为0.46 ms
    - 输出分辨率:模拟版本0.03 %FSS,数字版本12位
    - 工作温度范围:-20°C到85°C(-4°F到185°F)
    - 补偿温度范围:0°C到50°C(32°F到122°F)
    - 总误差带:±0.25 %FSS BFSL(最佳拟合直线法)

    产品特点和优势


    - 高稳定性与可靠性:长期使用和极端温度环境下仍能保持极高的稳定性,降低了系统校准的需求。
    - 行业领先精度:准确度高达±0.25 %FSS BFSL,减少了额外的软件校正需求,简化了系统设计。
    - 灵活的配置选项:多种压力端口和封装样式选择,使得集成更加容易。
    - 宽广的压力范围:从±1.6 mbar到±10 bar,覆盖多种应用场景。
    - 小尺寸:10 mm x 10 mm的小巧封装有助于节省PCB空间。
    - 低功耗:典型功率消耗小于10 mW,有利于延长电池寿命。

    应用案例和使用建议


    这些传感器广泛应用于气体流量监测、麻醉设备、血液分析、气流控制、肾脏透析机、氧浓度计、气动控制系统、呼吸监测、睡眠呼吸暂停设备、通风机等医疗设备中。此外,它们还用于气象站、HVAC(暖通空调)系统、生命科学设备和室内空气质量监控等领域。
    使用建议:
    - 选择合适的传感器型号以适应不同的压力范围和电气接口。
    - 确保正确的安装方向,特别是液态介质传感器需避免液滴进入压力传感器内部。
    - 注意环境湿度及温度的变化对传感器性能的影响,必要时进行外部保护。

    兼容性和支持


    - 兼容性:与多种微处理器直接接口,兼容I2C和SPI通信协议。
    - 支持:提供详尽的技术文档和支持服务,包括详细的材料清单和焊接指导。

    常见问题与解决方案


    1. 问题:传感器读数不稳定
    解决方法:检查传感器的安装是否正确,确保没有物理震动影响,同时确认传感器处于适宜的工作温度范围内。

    2. 问题:传感器无法正常启动
    解决方法:确认供电电压是否符合要求,以及电源极性是否正确连接。

    3. 问题:传感器输出不准确
    解决方法:重新校准传感器,或者调整相关的参数设置以达到所需精度。

    总结和推荐


    TruStability® Board Mount Pressure Sensors HSC系列凭借其卓越的稳定性和准确性,在众多应用中表现出色。其灵活性和广泛的兼容性使其成为众多行业理想的解决方案。总体而言,推荐使用这一系列传感器,特别是对于需要精确测量且长时间稳定运行的应用场合。

HSCSRRN004MGAA3参数

参数
最小工作供电电压 3.27V
精度 ±0.25%
输出类型 AnalogVoltage
压力类型 排气式压力计
最大工作压力 67.5KPa
工作压力范围 400Pa
最大工作供电电压 3.33V
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售

HSCSRRN004MGAA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCSRRN004MGAA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCSRRN004MGAA3 HSCSRRN004MGAA3数据手册
