首页  >  产品百科  >  PX2EF1XX050PAAAX

PX2EF1XX050PAAAX

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 344.74KPa 4.75V 5.25V 1.72369MPa ±0.25% 导线安装 72.4mm*21.5mm*21.5mm
供应商型号: U-PX2EF1XX050PAAAX
供应商: 云汉优选
标准整包数: 1

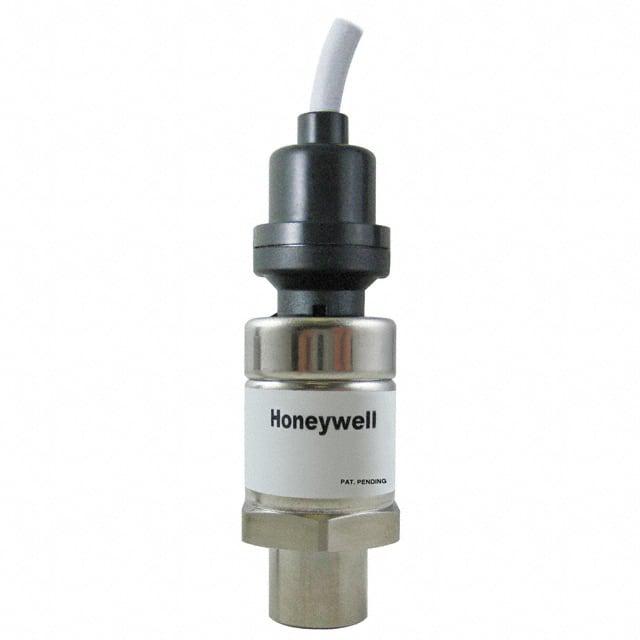

HONEYWELL 压力传感器 PX2EF1XX050PAAAX

PX2EF1XX050PAAAX概述

    Honeywell PX2 Series Heavy Duty Pressure Transducers

    1. 产品简介


    Honeywell的PX2系列重型压力传感器是配置可调的压力传感器系列,采用压阻式传感技术,并集成ASIC(特定用途集成电路)信号调节,在不锈钢外壳内运作。PX2系列通过内部ASIC进行全范围校准和补偿,涵盖偏移、灵敏度、温度效应和非线性误差。传感器能够测量绝对、密封表压或通风表压。绝对版本具有内置真空参考,输出值与绝对压力成正比;密封表压版本则以海平面一个大气压作为内部压力参考;通风表压版本则测量相对于环境压力的压力。PX2系列符合RoHS标准,按照ISO 9001标准设计和制造。

    2. 技术参数


    - 压力范围:1 bar到70 bar | 100 kPa到7 MPa | 15 psi到1000 psi
    - 压力参考类型:绝对、密封表压或通风表压
    - 压力端口类型:多种接口如7/16-20 UNF 1/4 in 45° Flare Female Schrader、7/16-20 UNF 45° Flare Male、7/16-20 UNF 37° Flare Male、G1/4、G1/8、M12 x 1.5、1/4-18 NPT、1/8-27 NPT等
    - 电气连接类型:Metri-Pack 150 (UL 94 HB或V-0选项)、Micro M12、DIN、Deutsch,或电缆束(1米、2米、3米、5米)
    - 总误差带:±2.0%
    - 操作和补偿温度范围:-40°C到125°C [-40°F到257°F]
    - 响应时间:<2 ms
    - 寿命:至少1000万次压力循环
    - 输出传输函数:比率式、调节式或电流式
    - 机械冲击等级:每MIL-STD-202F方法213B条件F:100 G
    - 振动等级:扫频20 G,10 Hz到2000 Hz
    - 防护等级:最高IP69K
    - 辐射抗扰性:高达100 V/m (ISO 11452-2)
    - 阻燃选项:所有电气终端标配UL 94 HB,V-0选项可按需提供

    3. 产品特点和优势


    PX2系列压力传感器具备高度耐用性,能在苛刻环境下长期稳定工作。传感器可以承受至少1000万次压力循环,并且具有高达IP69K的防护等级。此外,该系列的多种接口选择使它易于集成到各种工业和运输系统中。传感器也适用于多种介质,如HFC制冷剂、新一代低全球变暖潜力制冷剂、发动机油、石油基液压油等。

    4. 应用案例和使用建议


    - 工业应用:如HVAC/R系统中的制冷剂压力监测,空气压缩机系统的压力监测
    - 交通运输:如空气系统监测,液压油压力监测
    在实际使用时,需要确保安装时遵循正确的扭矩规格,避免由于螺纹损坏或异物堵塞导致的传感器故障。建议将传感器以端口朝下的方式安装,以减少杂物进入并沉积的可能性。此外,定期清理过滤器以保持流体清洁,避免杂质积累影响传感器性能。

    5. 兼容性和支持


    PX2系列传感器兼容多种电气连接类型,例如Metri-Pack 150、Micro M12、DIN和Deutsch等,便于与其他设备和控制系统连接。Honeywell提供全面的技术支持和维护服务,确保用户能够顺利使用和维护该系列传感器。

    6. 常见问题与解决方案


    - Q: 如何正确安装PX2系列传感器?
    - A: 遵循正确的扭矩规格,使用适当的工具(如开口扳手或深井套筒),手动开始安装以避免交叉拧紧。不要将扭矩施加于电气连接器上,使用带有密封件的合适电气连接器,防止密封失效。

    - Q: 如何维护传感器的正常运行?
    - A: 定期清洗过滤器以防止杂质进入系统,避免介质在干燥时产生残留物,安装传感器时端口向下放置,有助于防止杂物沉积。

    7. 总结和推荐


    总体来看,Honeywell的PX2系列重型压力传感器以其坚固耐用、高精度、宽泛的操作和补偿温度范围等特点,在工业和交通运输领域的压力监测应用中表现出色。其多样的电气连接类型和广泛的应用范围使其成为众多用户的理想选择。强烈推荐在需要高可靠性和稳定性的场合使用此系列产品。

PX2EF1XX050PAAAX参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 -
压力类型 绝对
最大工作压力 1.72369MPa
工作压力范围 344.74KPa
长*宽*高 72.4mm*21.5mm*21.5mm
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

PX2EF1XX050PAAAX厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

PX2EF1XX050PAAAX数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL PX2EF1XX050PAAAX PX2EF1XX050PAAAX数据手册

PX2EF1XX050PAAAX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 184.2174 ¥ 1565.8479
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1565.84
直接购买
加入购物车
