NSCDANN100PGUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 Wheatstone Bridge 1.03421MPa 1.5V 12V 1.72369MPa ±0.25% DIP-8 通孔安装,顶部安装 10mm(长度)*13.75mm(高度)
供应商型号: 480-3794-ND
供应商: Digi-Key
标准整包数: 1

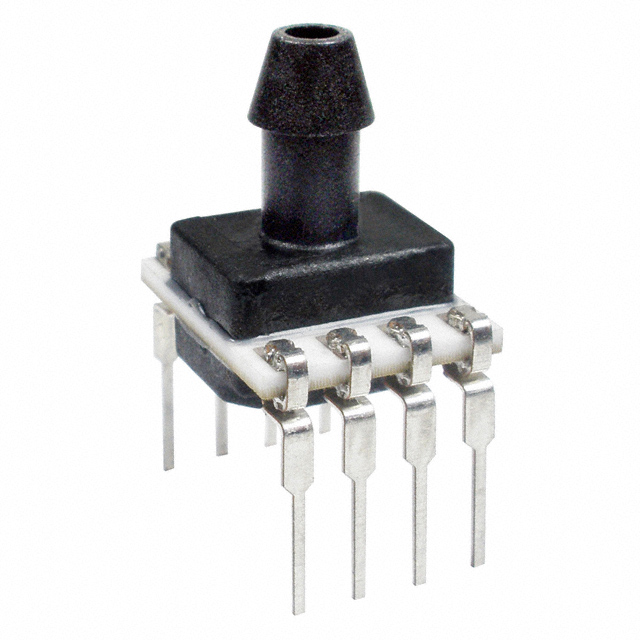

HONEYWELL 压力传感器 NSCDANN100PGUNV

NSCDANN100PGUNV概述

    TruStability® Board Mount压力传感器:技术手册

    1. 产品简介


    TruStability® Board Mount压力传感器是由Honeywell推出的高性能传感器系列,专为精确测量气体和非腐蚀性液体的压力而设计。本系列产品分为两个系列:TSC系列(温度补偿/未放大)和NSC系列(未补偿/未放大)。两种系列均提供高精度输出,广泛应用于医疗、工业自动化及实验室等多个领域。

    2. 技术参数


    TSC系列:
    - 压力范围:±60 mbar至±10 bar | ±6 kPa至±1 MPa | ±1 psi至±150 psi
    - 供电电压:1.5 Vdc 至 12.0 Vdc
    - 补偿温度范围:0°C至85°C
    - 工作温度范围:-40°C至85°C
    - 输出:比例模拟输出,输出阻抗约为2.5 kΩ
    - 电气特性:适用于非腐蚀性、非离子性气体,Port 1可兼容非腐蚀性液体
    - 输出信号:±1 psi至±150 psi范围内的比例输出信号
    - 封装:提供多种封装形式(如DIP、SMT、SIP等)
    NSC系列:
    - 压力范围:±2.5 mbar至±10 bar | ±250 Pa至±1 MPa | ±1 inH2O至±150 psi
    - 供电电压:1.5 Vdc 至 12.0 Vdc
    - 工作温度范围:-40°C至85°C
    - 输出:比例模拟输出
    - 电气特性:适用于非腐蚀性、非离子性气体,Port 1可兼容非腐蚀性液体
    - 输出信号:±1 inH2O至±150 psi范围内的比例输出信号
    - 封装:提供多种封装形式(如DIP、SMT、SIP等)

    3. 产品特点和优势


    TSC系列:
    - 温度补偿和未放大设计,简化系统集成。
    - 精确的温度补偿使其能够减小系统校准需求并提高整体性能。
    - 减少系统误差软件的需求,从而缩短系统设计时间。
    NSC系列:
    - 提供灵活性,允许客户自行进行校准。
    - 宽广的压力范围,适用于不同应用场景。
    - 允许单端湿介质接触,使客户能够在一个端口上使用冷凝湿度或直接与非腐蚀性液体介质接触。

    4. 应用案例和使用建议


    这些传感器广泛应用于医疗监控设备、工业气体检测、热疗装置、实验室设备等领域。例如,在医疗设备如病人监护仪和氧气浓度计中,TruStability®压力传感器可以用于监测和控制气流,确保准确的压力测量。使用时应注意选择合适的端口配置和安装方式以避免液体损坏。
    建议:
    - 根据实际应用需求选择合适的压力范围。
    - 考虑电源电压和温度范围的影响,确保最佳性能。
    - 在潮湿环境中使用时,注意选择密封性好的封装形式。

    5. 兼容性和支持


    这些传感器设计符合ISO 9001标准,具有长期稳定性。Honeywell提供丰富的支持资源,包括详细的材料兼容性指南和技术文档,帮助客户顺利完成集成和测试过程。

    6. 常见问题与解决方案


    - Q: 传感器供电电压超出规定范围怎么办?
    - A: 确保供电电压在1.5 Vdc至12.0 Vdc之间,否则可能引起电气故障。
    - Q: 如何处理安装后出现的输出异常?
    - A: 检查是否正确连接了所有端口,确保没有物理损坏或内部堵塞物。

    7. 总结和推荐


    TruStability® Board Mount压力传感器以其稳定性和高精度受到广泛应用的认可。其宽泛的压力范围、灵活的配置选项以及出色的稳定性使其成为多种应用场景的理想选择。如果你需要一个高性能且可靠的压力量测解决方案,这些传感器无疑是一个不错的选择。强烈推荐用于医疗设备和工业自动化系统中。

NSCDANN100PGUNV参数

参数
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 1.72369MPa
工作压力范围 1.03421MPa
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
长*宽*高 10mm(长度)*13.75mm(高度)
通用封装 DIP-8
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 散装

NSCDANN100PGUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCDANN100PGUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCDANN100PGUNV NSCDANN100PGUNV数据手册

NSCDANN100PGUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
