首页  >  产品百科  >  NSCDJJN005NDUNV

NSCDJJN005NDUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 压差传感器, 最大工作2in/H2O
供应商型号: NSCDJJN005NDUNV
供应商: Master
标准整包数: 1

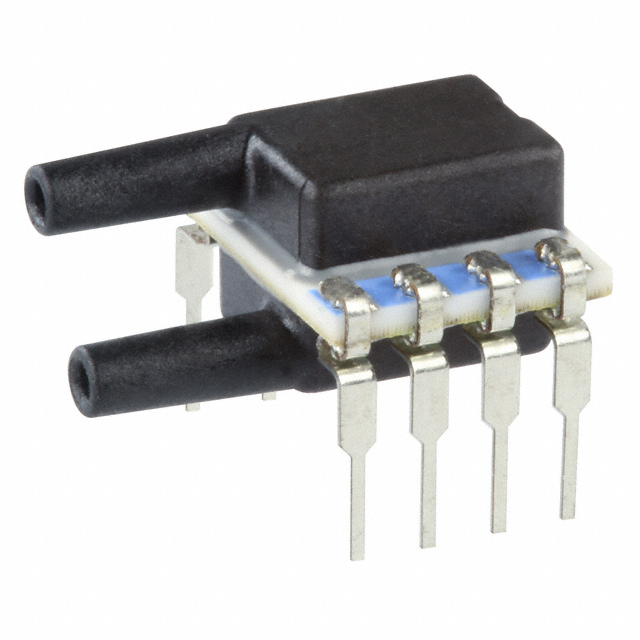

HONEYWELL 压力传感器 NSCDJJN005NDUNV

NSCDJJN005NDUNV概述

    TruStability® Board Mount Pressure Sensors 技术手册解析

    产品简介


    产品类型:TruStability® Board Mount Pressure Sensors 包括 TSC 系列(温度补偿/非放大)和 NSC 系列(非补偿/非放大)压力传感器。
    主要功能:这些传感器通过毫伏模拟输出读取指定的压力范围和温度范围内的压力。它们适用于非腐蚀性、非离子气体,如空气。
    应用领域:广泛应用于医疗监测、工业自动化、气压测量和实验室仪器等领域。

    技术参数


    - 压力范围:
    - TSC 系列:±60 mbar 至 ±10 bar(±6 kPa 至 ±1 MPa;±1 psi 至 ±150 psi)
    - NSC 系列:±2.5 mbar 至 ±10 bar(±250 Pa 至 ±1 MPa;±1 inH2O 至 ±150 psi)
    - 输出类型:毫伏模拟输出
    - 温度范围:
    - 操作温度范围:-40°C 至 85°C(-40°F 至 185°F)
    - TSC 系列补偿温度范围:0°C 至 85°C(32°F 至 185°F)
    - 电源电压:
    - TSC 系列:1.5 Vdc 至 5.0 Vdc
    - NSC 系列:1.5 Vdc 至 12.0 Vdc
    - 供电电流:
    - TSC 系列:0.6 mA 至 2.2 mA
    - NSC 系列:0.6 mA 至 1.5 mA
    - 启动时间:≤5 ms

    产品特点和优势


    - 稳定性:长时间使用后依然表现出色,稳定性高。
    - 精度:高达 ±0.15% FSS BFSL。
    - 灵活性:允许客户进行自己的校准。
    - 小尺寸:10 mm x 10 mm 的小型封装,占用较少的 PCB 面积。
    - 低功耗:最低只需 1.5 Vdc 供电电压。
    - 耐久性:最小寿命为 1 百万次压力循环。

    应用案例和使用建议


    应用案例:医疗设备、工业自动化系统、气压监测仪、实验室分析设备等。
    使用建议:
    - 确保液体介质仅应用于 Port 1,且介质不含颗粒物。
    - 传感器最好放置为 Port 1 向下,减少颗粒物进入。
    - 定期检查并清洁传感器以保持其最佳性能。

    兼容性和支持


    - 兼容性:与现代无铅焊接工艺兼容。
    - 支持:提供 ISO 9001 认证,支持客户进行校准及长期维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器无法正常工作 | 检查电源电压是否符合要求,检查连接线路是否正确 |
    | 输出信号异常 | 检查是否有污染或损坏,重新校准 |
    | 使用过程中传感器故障 | 更换新的传感器,联系制造商寻求技术支持 |

    总结和推荐


    总体评价:
    - TruStability® Board Mount Pressure Sensors 在稳定性和准确性方面表现出色,适用于各种工业和科研应用场景。
    - 小巧的设计和低功耗使其非常适合空间受限的应用环境。
    - 强大的支持和服务网络也为使用者提供了可靠的技术保障。
    推荐:鉴于其出色的表现和多样的应用潜力,强烈推荐给需要高精度压力传感设备的专业用户和研究机构。

NSCDJJN005NDUNV参数

参数
工作压力范围 ±1.25KPa
最大工作供电电压 6.5V
最小工作供电电压 2.7V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 差分
最大工作压力 ±10.8474.75
长*宽*高 16.66mm(长度)*6.51mm(高度)
通用封装 DIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

NSCDJJN005NDUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCDJJN005NDUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCDJJN005NDUNV NSCDJJN005NDUNV数据手册

NSCDJJN005NDUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.9008 ¥ 481.4212
5+ $ 54.5327 ¥ 453.4169
10+ $ 54.2602 ¥ 438.5021
25+ $ 50.7033 ¥ 415.2096
50+ $ 50.4501 ¥ 413.1361
100+ $ 50.1969 ¥ 411.0627
250+ $ 50.1969 ¥ 411.0627
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 481.42
