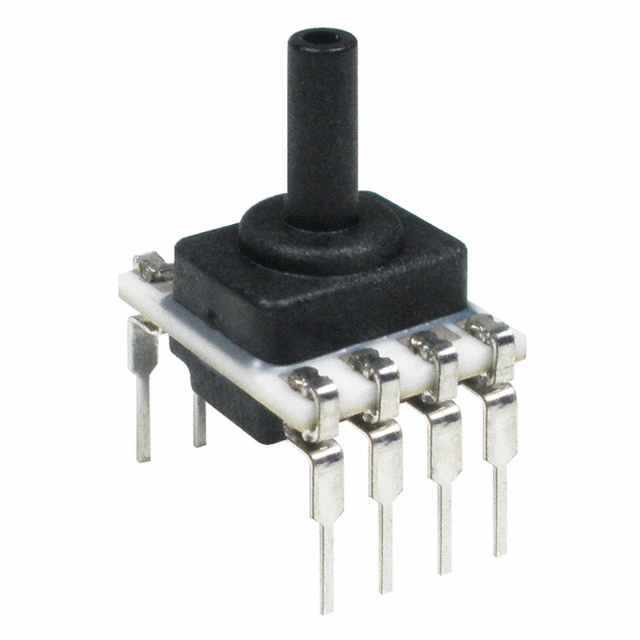

HSCDLND030PASA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 SPI 206.84KPa 4.75V 5.25V 413.69KPa ±0.25% DIP-8 通孔安装,顶部安装 10mm(长度)*13.75mm(高度)
供应商型号: Q-HSCDLND030PASA5
供应商: 期货订购
标准整包数: 100
HONEYWELL 压力传感器 HSCDLND030PASA5

HSCDLND030PASA5概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount Pressure Sensors,简称HSC系列,是一款高精度硅陶瓷压力传感器,能够通过比率模拟或数字输出方式测量指定量程内的压力。这种传感器广泛应用于空气和干燥气体的压力检测,具有极高的稳定性和准确性,适用于工业控制、医疗设备、航空航天等多个领域。

    技术参数


    - 压力范围:±1.6 mbar至±10 bar(±160 Pa至±1 MPa;±0.5 inH2O至±150 psi)
    - 供电电压:3.3 Vdc或5.0 Vdc
    - 输出信号:模拟或数字信号(I2C, SPI协议)
    - 温度补偿范围:0°C至50°C(32°F至122°F)
    - 响应时间:模拟版约1ms,数字版约0.46ms
    - 精度:±0.25 %FSS BFSL
    - 启动时间:模拟版≤5ms,数字版≤3ms
    - 总误差带(TEB):涵盖所有误差源,如非线性、滞后性等

    产品特点和优势


    HSC系列传感器具有以下特点和优势:
    - 稳定性与可靠性:采用全补偿ASIC电路,确保长期使用的稳定性和最佳性能。
    - 行业领先精度:提供±0.25%FSS BFSL的精度,减少软件校准需求。
    - 多种配置选项:提供不同的压力端口和封装形式,简化集成。
    - 宽压力范围:从±1.6 mbar到±10 bar,覆盖广泛的应用场景。
    - 小型化设计:尺寸仅为10mm x 10mm,适合紧凑型设备。
    - 低功耗:小于10mW,延长电池寿命。

    应用案例和使用建议


    这些传感器适用于各种应用场景,例如:
    - 医疗设备:如血液分析仪、氧气浓缩器、呼吸机等。
    - 工业控制:如空调系统、气动控制系统、空气质量监测等。
    - 环境监控:如医院房间空气质量监测。
    使用建议:
    - 在使用过程中,建议保持传感器远离液态介质,尤其是压力范围低于40 mbar时。
    - 定期检查传感器的清洁度,避免污染物进入影响测量结果。

    兼容性和支持


    HSC系列传感器支持I2C和SPI两种接口标准,易于集成到现有系统中。厂商提供详细的技术支持和售后服务,确保客户能够充分利用其性能优势。

    常见问题与解决方案


    - 问题1:传感器无法正常启动
    - 解决方案:检查电源电压是否在规定范围内,确认连接无误。
    - 问题2:输出信号不稳定
    - 解决方案:检查传感器是否受到机械振动或热冲击的影响,尝试重新校准。
    - 问题3:精度不符合要求
    - 解决方案:检查是否在规定的温度范围内使用,确认是否满足总误差带的要求。

    总结和推荐


    综上所述,HSC系列TruStability® Board Mount压力传感器以其卓越的稳定性和高精度,在多种应用场景中表现出色。其广泛的压力范围、多种配置选项和出色的兼容性使其成为市场上极具竞争力的产品。强烈推荐使用该系列产品,特别是对于需要精确测量压力的应用场合。

HSCDLND030PASA5参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 SPI
压力类型 绝对
最大工作压力 413.69KPa
工作压力范围 206.84KPa
长*宽*高 10mm(长度)*13.75mm(高度)
通用封装 DIP-8
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 散装

HSCDLND030PASA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDLND030PASA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDLND030PASA5 HSCDLND030PASA5数据手册

HSCDLND030PASA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 76.2 ¥ 624.84
150+ $ 66.25 ¥ 543.25
500+ $ 58.8875 ¥ 482.8775
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 62484
