HSCSNBN010NDAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 AnalogVoltage ±2.49KPa 4.95V 5.05V ±12.6587.21 ±0.25% SIP 通孔安装
供应商型号: N-HSCSNBN010NDAA5
供应商: 云汉优选
标准整包数: 1

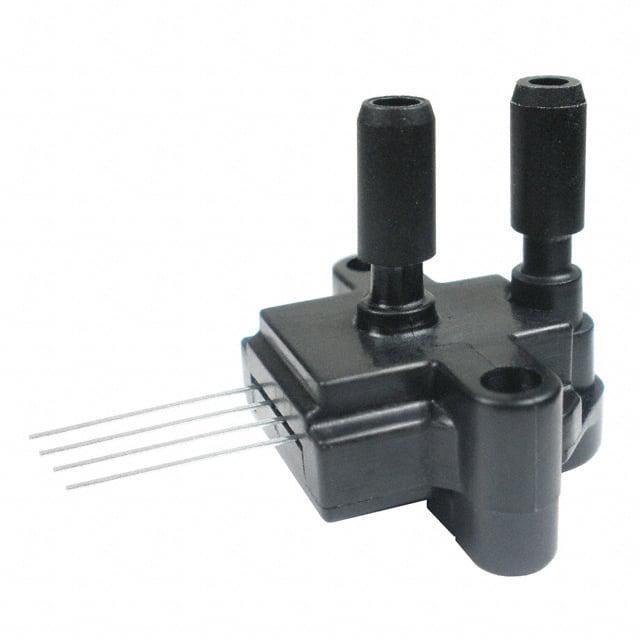

HONEYWELL 压力传感器 HSCSNBN010NDAA5

HSCSNBN010NDAA5概述

    TruStability® Board Mount Pressure Sensors HSC Series 技术手册

    产品简介


    TruStability® Board Mount Pressure Sensors HSC系列是一款高精度硅陶瓷压力传感器,提供模拟或数字输出信号。这些传感器在指定的全量程压力范围和温度范围内测量压力。HSC系列传感器通过内置的应用专用集成电路(ASIC)进行全量程校准和温度补偿,确保偏移、灵敏度、温度效应和非线性等方面的精确度。

    技术参数


    - 压力范围: ±1.6 mbar 至 ±10 bar | ±160 Pa 至 ±1 MPa | ±0.5 inH2O 至 ±150 psi
    - 供电电压: 3.3 Vdc 或 5.0 Vdc
    - 供电电流:
    - 模拟版: 3.3 Vdc 时为 2.1 mA,5.0 Vdc 时为 2.8 mA
    - 数字版: 3.3 Vdc 时为 3.1 mA,5.0 Vdc 时为 3.9 mA
    - 工作温度范围: -20°C 至 85°C
    - 补偿温度范围: 0°C 至 50°C
    - 启动时间: 5 ms(模拟版),3 ms(数字版)
    - 响应时间: 1 ms(模拟版),0.46 ms(数字版)

    产品特点和优势


    - 行业领先的稳定性: 即使长期使用和经历极端温度变化,传感器仍保持最佳稳定性。
    - 超低功率消耗: 小于10 mW,有助于延长电池寿命。
    - 小型化设计: 仅为10 mm x 10 mm,适合紧凑空间应用。
    - 高精度: 最大偏差为±0.25 %FSS BFSL,可减少软件开发和系统设计时间。
    - 宽泛的压力范围: 支持从±1.6 mbar至±10 bar的多种压力测量。
    - 广泛的接口兼容性: 支持C和SPI接口,便于直接连接到微处理器。
    - 高过压能力和爆破压力: 可以持续超过标定压力范围使用。

    应用案例和使用建议


    - 医疗设备: 如呼吸机、麻醉机、血液分析仪等,需监测气体和液体压力。
    - 工业应用: 如暖通空调(HVAC)、气动控制、室内空气质量监控等,需要精确的压力测量。
    - 便携式设备: 如睡眠呼吸暂停治疗设备,要求传感器体积小、重量轻且准确度高。
    使用建议:
    - 确保在正确的工作环境中使用传感器,避免液体进入未兼容的端口。
    - 选择合适的压力范围和供电电压以保证最佳性能。
    - 在长时间运行或极端温度环境下,定期检查传感器的稳定性。

    兼容性和支持


    TruStability® Board Mount Pressure Sensors HSC系列传感器与其他电子设备具有良好的兼容性,支持多种接口标准,包括C和SPI。Honeywell公司还提供全面的技术支持和维护服务,确保客户能够在设备整个生命周期内获得帮助。

    常见问题与解决方案


    - 问题: 如何处理传感器损坏?
    - 解决方法: 确保按照安装指南正确操作传感器,尤其是对于含液体介质的产品。
    - 问题: 传感器读数不准确怎么办?
    - 解决方法: 检查供电电压和温度是否在正常范围内,如超出请调整。

    总结和推荐


    TruStability® Board Mount Pressure Sensors HSC系列是一款集高精度、高稳定性和低功耗于一身的优质传感器,适用于各种苛刻的应用环境。它具有广泛的适用范围、出色的性价比和优良的服务体系,强烈推荐用于对精度和稳定性要求高的场合。

HSCSNBN010NDAA5参数

参数
最小工作供电电压 4.95V
精度 ±0.25%
输出类型 AnalogVoltage
压力类型 差分
最大工作压力 ±12.6587.21
工作压力范围 ±2.49KPa
最大工作供电电压 5.05V
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HSCSNBN010NDAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCSNBN010NDAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCSNBN010NDAA5 HSCSNBN010NDAA5数据手册

HSCSNBN010NDAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
