PX3AN1BH010BSAAX

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 密封计量 1MPa 4.75V 5.25V 3.1MPa ±1% 50mm*22mm*50mm
供应商型号: 2534707
供应商: 海外现货
标准整包数: 1

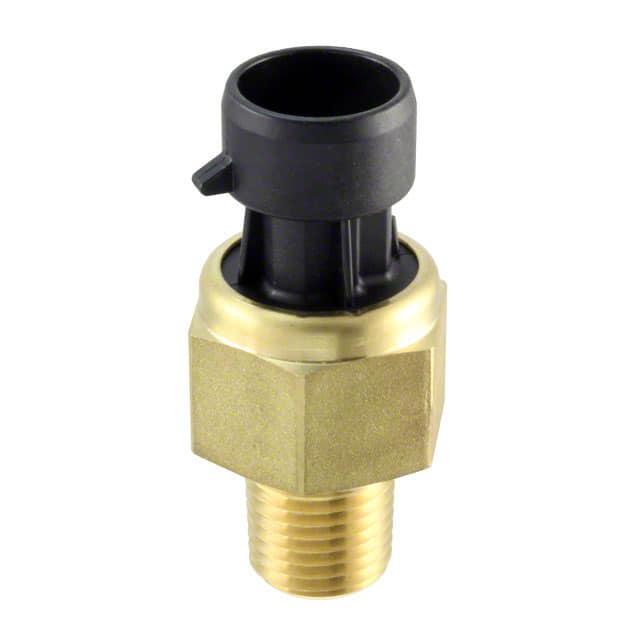

HONEYWELL 压力传感器 PX3AN1BH010BSAAX

PX3AN1BH010BSAAX概述


    产品简介


    Honeywell 的 PX3 系列重载压力传感器采用了压阻式传感技术,并搭载专用集成电路(ASIC)信号调节器。这些传感器具有耐用的黄铜外壳,适用于苛刻的工作环境。它们提供多种电气连接选项,如 Metri-Pack 150、DIN 连接器和电缆束,适合于广泛的应用领域,例如工业环境中的HVAC/R系统监控、干燥空气系统的压力监控以及交通运输领域的液压和发动机油液压力监控。

    技术参数


    - 压力范围:1 bar 至 50 bar(15 psi 至 700 psi)
    - 输出模式:0.5 Vdc 至 4.5 Vdc 或 0.33 Vdc 至 2.97 Vdc 比率化输出;4 mA 至 20 mA 输出
    - 温度范围:工作温度 -40°C 至 125°C(-40°F 至 257°F)
    - 总误差带 (TEB):±1.0 %FSS (-20°C 至 85°C),±2.0 %FSS (<-20°C, >85°C)
    - 绝缘电阻:>100 MOhm (1500 Vdc 干燥非离子空气)
    - 介质兼容性:常见的 HFC 制冷剂(R410A 和 R134A)、下一代低全球变暖潜能值 (GWP) 制冷剂(R448A/Solstice® N40, R32 和 R1234ZE)、发动机油、矿物基液压油、制动液(DOT3)及干空气
    - 保护等级:IP67 (Metri-Pack 连接器),IP69K (电缆束),IP65 (DIN 连接器)
    - EMC 性能:满足 ISO 11452-2 标准,抗电磁干扰能力达 200 V/m (电压输出),140 V/m (电流输出)

    产品特点和优势


    - 降低能耗:有助于降低能源成本,延长电池驱动系统的产品寿命。
    - 诊断模式:可选的诊断模式,在需要监测传感器功能和内外部故障的关键应用中很有帮助。
    - 客户价值:灵活的配置选项,无须前期的 NRE 或工具费用。
    - 高耐用性:符合严苛的环境规范,包括绝缘电阻和击穿强度、外部冻融耐受性(见图2),以及 EMC 性能。
    - 4 mA 至 20 mA 输出可温度补偿至 125°C。

    应用案例和使用建议


    - 工业应用:用于制冷剂压力监控、干燥空气系统压力监控、过程控制和自动化。
    - 运输应用:用于干燥空气系统监控、液压、刹车及发动机油液压力监控、气制动压力监控。
    - 安装建议:确保扭矩规格适应具体应用,避免使用不当工具导致损坏;使用适当的密封材料,防止污染。

    兼容性和支持


    - 其他电子元件兼容性:与行业标准电气接口和压力端口兼容。
    - 制造商支持:Honeywell 提供技术文档、在线资源和客户服务支持。

    常见问题与解决方案


    - 问题 1:传感器输出异常。
    - 解决方案:检查是否有导电或离子液体进入传感器,清洁并干燥后再试。
    - 问题 2:扭矩过大导致传感器损坏。
    - 解决方案:遵循制造商提供的安装指南,正确使用扭矩扳手。

    总结和推荐


    Honeywell 的 PX3 系列重载压力传感器是一款高性能、耐用且多功能的产品,特别适用于工业和运输领域的严苛环境。其显著的优势在于降低能耗、提高可靠性,且在设计上考虑到了广泛的介质兼容性和坚固性。尽管价格可能稍高,但考虑到其出色的性能和较长的使用寿命,我们强烈推荐将其作为高端应用的选择。

PX3AN1BH010BSAAX参数

参数
输出类型 -
压力类型 密封计量
最大工作压力 3.1MPa
工作压力范围 1MPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±1%
长*宽*高 50mm*22mm*50mm
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

PX3AN1BH010BSAAX厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

PX3AN1BH010BSAAX数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL PX3AN1BH010BSAAX PX3AN1BH010BSAAX数据手册
