XPC01DTC

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 Wheatstone Bridge 0psi~1psi 3V 16V ±1% 通孔安装 29.5mm*10.2mm*28.7mm
供应商型号: N-XPC01DTC
供应商: 云汉优选
标准整包数: 1

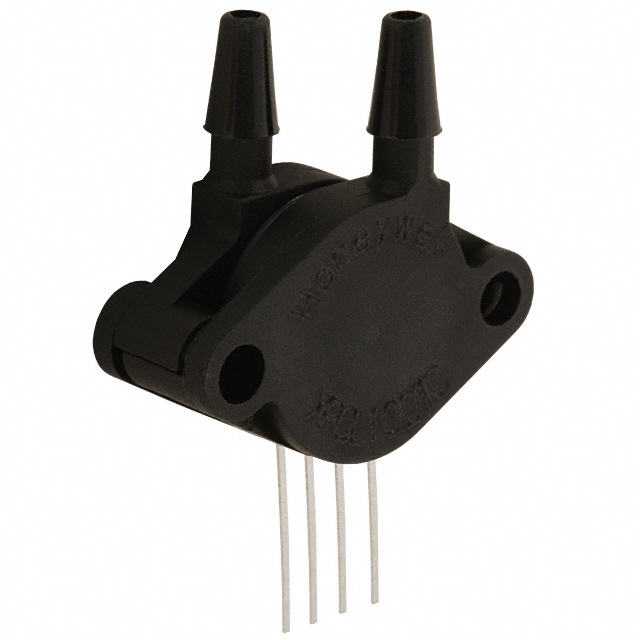

HONEYWELL 压力传感器 XPC01DTC

XPC01DTC概述

    # Honeywell XPC/XPCL 和 XPX/XPXL 系列硅压力传感器技术手册解读

    产品简介


    Honeywell 的 XPC/XPCL 和 XPX/XPXL 系列硅压力传感器是一款集成温度补偿和校准功能的低成本解决方案,适用于多种工业及医疗领域的低至高压测量需求。此系列产品采用微机电加工(MEMS)技术,将压力传感芯片封装于陶瓷基座并加以塑料保护帽,提供差压、表压及绝对压力等多种压力模式选择,可广泛应用于医疗、真空控制及便携式设备等对小型化和高性能要求较高的场景。
    产品类型
    - XPC/XPCL:非补偿型/补偿型
    - XPX/XPXL:补偿型校准型
    主要功能
    - 压力测量:支持多种压力范围,涵盖从 4 英寸水柱到 150 psi。
    - 温度补偿:确保测量值在不同温度下的稳定性。
    - 校准:零点和量程已预先校准,输出线性良好。
    - 输出形式:提供模拟电压输出,方便与各种控制系统连接。
    应用领域
    - 医疗设备:如呼吸机、麻醉机及监护仪。
    - 工业自动化:如真空泵控制和液压系统监测。
    - 便携式设备:如工业级手持检测工具。

    技术参数


    以下是根据手册整理出的关键技术参数,分两个系列分别列出:
    XPC/XPCL 系列(12Vdc @ 25°C)
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 3.0 | 12.0 | 16.0 | Vdc |
    | 零点漂移 | -1.0 | 0 | 1.0 | mV |
    | 满量程温度漂移 | N/A | ±2 ppm/°C | N/A | PPM/°C |
    | 线性误差与滞后 | 0.25 | 1.0 | 1.0 | % span |
    | 输入电阻 | 5.0 | N/A | N/A | kΩ |
    | 输出电阻 | N/A | 3.0 | N/A | kΩ |
    | 工作温度范围 | -25 | N/A | 85 | °C |
    | 存储温度范围 | -40 | N/A | 125 | °C |
    XPX/XPXL 系列(5Vdc @ 25°C)
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 3.0 | 5.0 | 12.0 | Vdc |
    | 零点漂移 | -50 | 0 | 50 | mV |
    | 满量程温度漂移 | N/A | -2200 ppm/°C | N/A | PPM/°C |
    | 线性误差与滞后 | 0.25 | 1.0 | 1.0 | % span |
    | 输入电阻 | 5.0 | N/A | N/A | kΩ |
    | 输出电阻 | N/A | 3.0 | N/A | kΩ |
    | 工作温度范围 | -25 | N/A | 85 | °C |
    | 存储温度范围 | -40 | N/A | 125 | °C |
    常见量程与输出性能
    - 低压范围(如 4 英寸水柱):典型输出 25 mV,满量程漂移不超过 1.0% span。
    - 高压范围(如 100 psi):典型输出 100 mV,满量程漂移不超过 ±2 ppm/°C。

    产品特点和优势


    1. 高性价比:通过微机电加工技术降低制造成本,同时保持高性能。
    2. 温度补偿:内置温度补偿机制,消除因温度变化导致的测量误差。
    3. 精准校准:零点和满量程已校准,输出线性度优异。
    4. 小巧尺寸:适用于需要小型化设计的应用场景。
    5. 多功能性:支持差压、表压和绝对压力等多种模式。

    应用案例和使用建议


    应用案例
    - 医疗设备:如呼吸机使用 XPC/XPCL 系列传感器监测患者呼气和吸气过程的压力变化。
    - 工业自动化:如真空泵监控,利用 XPX/XPXL 系列的精确测量实现稳定控制。

    使用建议
    - 在高压场景下(如 100 psi),需注意确保过压保护不超过设备规定的极限值。
    - 若长期暴露于高湿度环境中,建议选用顶部配备 Silgel® 防护涂层的产品型号。

    兼容性和支持


    兼容性
    - 介质兼容性:仅限干燥清洁气体。
    - 连接方式:可选配尼龙管接头或其他标准接口。
    支持信息
    - 客户技术支持可通过官网或销售热线获取。
    - 可联系本地 Honeywell 销售代表咨询库存情况和技术细节。

    常见问题与解决方案


    1. 问题:传感器输出信号不稳定
    - 解决方法:检查电源电压是否符合规定范围,重新校准零点漂移。
    2. 问题:过压导致输出饱和
    - 解决方法:调整过压保护电路,避免输入压力超出额定值。
    3. 问题:高温环境下测量偏差明显
    - 解决方法:启用温度补偿模式,并确保设备运行温度处于规定范围内。

    总结和推荐


    Honeywell 的 XPC/XPCL 和 XPX/XPXL 系列压力传感器以其高性价比、多功能性和可靠性成为众多工业和医疗领域的理想选择。无论是医疗设备还是工业自动化系统,这些传感器都能提供精准、稳定的测量结果。对于追求成本效益和高性能的工程师而言,这一系列产品无疑是最佳之选。强烈推荐在各类压力测量场景中优先考虑使用。
    结论:是的,推荐使用!

XPC01DTC参数

参数
精度 ±1%
输出类型 Wheatstone Bridge
压力类型 差分
最大工作压力 -
工作压力范围 0psi~1psi
最大工作供电电压 16V
最小工作供电电压 3V
长*宽*高 29.5mm*10.2mm*28.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装,管装

XPC01DTC厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

XPC01DTC数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL XPC01DTC XPC01DTC数据手册
