首页  >  产品百科  >  NSCSANN600MGUNV

NSCSANN600MGUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 Wheatstone Bridge 60KPa 1.5V 12V 206KPa ±0.25% SIP-4 通孔安装 10mm*13.75mm*10mm
供应商型号: N-NSCSANN600MGUNV
供应商: 云汉优选
标准整包数: 1

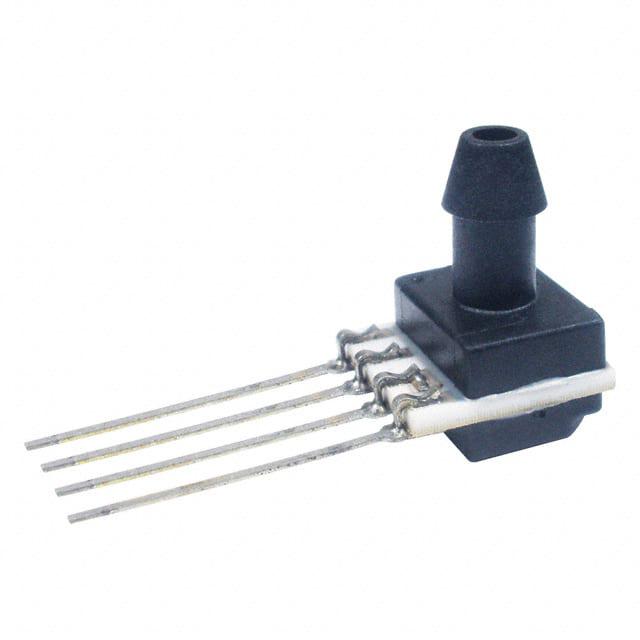

HONEYWELL 压力传感器 NSCSANN600MGUNV

NSCSANN600MGUNV概述

    TruStability® Board Mount压力传感器:TSC系列与NSC系列技术手册

    产品简介


    TruStability® Board Mount压力传感器是霍尼韦尔推出的一系列高性能压力传感器。TSC系列和NSC系列均采用压阻式硅传感技术,为读取指定全范围压力和温度区间内的压力提供了比例模拟输出。TSC系列提供温度补偿和未放大版本,而NSC系列则为未补偿和未放大版本,使客户能够灵活地自行校准。这两种系列的压力传感器广泛应用于多个领域,如医疗设备、工业气体监测、环境监控等。

    技术参数


    1. 测量范围:
    - TSC系列:±60 mbar到±10 bar,±6 kPa到±1 MPa,±1 psi到±150 psi。
    - NSC系列:±2.5 mbar到±10 bar,±250 Pa到±1 MPa,±1 inH2O到±150 psi。

    2. 电气特性:
    - 电源电压:TSC系列为1.5 Vdc至12.0 Vdc,NSC系列为1.5 Vdc至6.5 Vdc。
    - 输出信号:比例模拟输出。
    - 功耗:TSC系列最大电流为2.2 mA,NSC系列最大电流为1.5 mA。

    3. 工作环境:
    - 操作温度:-40°C到85°C。
    - 存储温度:-40°C到85°C。
    - 湿度:0%到95%(非冷凝)。
    - 振动:符合MIL-STD-202G标准。
    - 冲击:符合MIL-STD-202G标准。
    - 寿命:最小100万次压力循环。

    4. 材料兼容性:
    - 端口1用于非腐蚀性、非离子气体和液体(仅适用于额定值高于60 mbar的压力传感器)。
    - 高温聚酰胺和氧化铝陶瓷制成的端口材料确保了高度的耐久性。

    产品特点和优势


    - 温度补偿:TSC系列具有温度补偿功能,使得系统更容易集成,减少了温度变化对系统性能的影响。
    - 高精度:两种系列均具有极高的精度(低至±0.15% FSS BFSL),有助于减少软件修正需求,提高系统准确性。
    - 小尺寸:微型10 mm x 10 mm封装,适合紧凑设计。
    - 广泛的适用范围:涵盖从±2.5 mbar到±10 bar的宽泛压力范围。
    - 低功耗:最低供电电压仅为1.5 Vdc,延长电池使用寿命并促进能源效率。

    应用案例和使用建议


    1. 医疗设备:用于患者监护仪和呼吸机中,监测患者的氧气浓度和血液气体分析。
    2. 工业气体监测:用于环境监测和工业气体控制系统,确保气体泄漏检测和控制系统正常运行。
    3. 环境监控:用于气象站,测量气压变化。
    使用建议:
    - 请确保液体介质只应用到端口1上,且不含颗粒物。
    - 尽量将传感器安装成下端口1朝下的位置,以减少颗粒物进入的可能性。
    - 定期检查液体介质的兼容性,以避免损坏传感器。

    兼容性和支持


    这两种传感器均可与无铅和无清洁剂的焊接工艺兼容。此外,霍尼韦尔还提供了全面的技术支持和售后服务,确保客户的使用体验。

    常见问题与解决方案


    - 问题1:液体介质是否可以用于所有端口?
    - 解决方案:仅端口1适用于液体介质,端口2不兼容液体。确保所有液体介质不含颗粒物。
    - 问题2:如何选择合适的供电电压?
    - 解决方案:根据具体的应用要求,选择适合的供电电压范围,确保传感器正常工作。
    - 问题3:如何进行系统校准?
    - 解决方案:TSC系列已经进行了温度补偿,降低了系统校准需求。NSC系列则需要用户自行校准,但提供了较高的灵活性。

    总结和推荐


    霍尼韦尔的TruStability® Board Mount压力传感器以其高稳定性、精准度和灵活性脱颖而出。TSC系列特别适用于需要高精度和温度补偿的应用,而NSC系列则提供了更高的灵活性,适合需要定制化校准的场景。总体来说,这两款传感器在市场上具有很强的竞争优势,适用于多种工业和医疗应用,强烈推荐使用。

NSCSANN600MGUNV参数

参数
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 206KPa
工作压力范围 60KPa
长*宽*高 10mm*13.75mm*10mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NSCSANN600MGUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCSANN600MGUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCSANN600MGUNV NSCSANN600MGUNV数据手册

NSCSANN600MGUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 18.4652 ¥ 156.9542
15+ $ 17.613 ¥ 149.7105
库存: 22
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 941.72
