首页  >  产品百科  >  HSCMRNN030PDSA3

HSCMRNN030PDSA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 SPI ±206.84KPa 3V 3.6V ±120.82737MPa ±0.25% SMD-8 贴片安装 5.8mm(高度)
供应商型号: 785-HSCMRNN030PDSA3
供应商: Mouser
标准整包数: 1

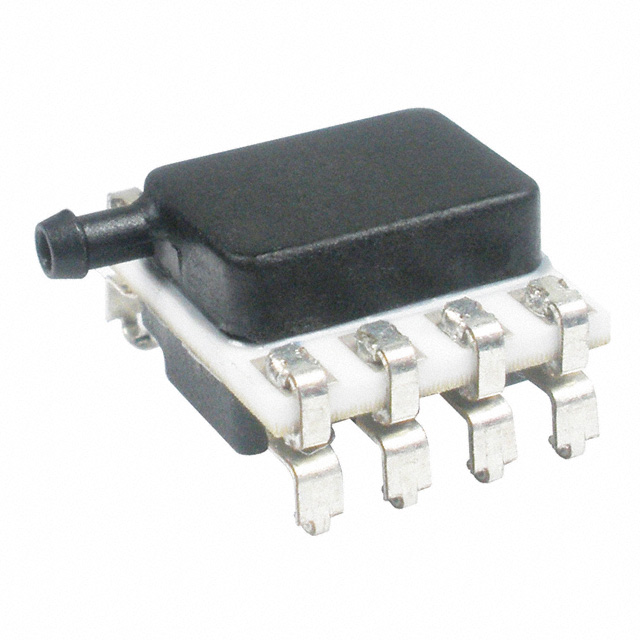

HONEYWELL 压力传感器 HSCMRNN030PDSA3

HSCMRNN030PDSA3概述

    # TruStability® Board Mount Pressure Sensors HSC系列技术概述

    产品简介


    TruStability® Board Mount压力传感器HSC系列是霍尼韦尔推出的一款高性能硅陶瓷压阻式压力传感器,适用于需要高精度测量的应用场景。HSC系列提供从±1.6 mbar到±10 bar(即±160 Pa至±1 MPa,或±0.5 inH₂O至±150 psi)的宽广压力范围选择,支持模拟或数字输出。这些传感器经过全面校准和温度补偿,确保在整个指定温度范围内性能稳定可靠。
    主要功能
    - 全量程压力测量:支持绝对、表压和差压三种模式。
    - 高精度:采用最佳拟合直线(BFSL)校准技术,精度可达±0.25% FSS。
    - 灵活接口:可选数字(I²C或SPI)或模拟输出格式,便于与各种微处理器集成。
    应用领域
    HSC系列广泛应用于医疗设备(如呼吸机、麻醉机)、工业自动化(如楼宇控制、过程控制)、环境监测等多个行业。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 3.0 | 3.3/5.0 | 5.25 | Vdc |
    | 模拟输出启动时间 | — | — | 5 | ms |
    | 数字输出响应时间 | — | 0.46 | — | ms |
    | 精度 | — | ±0.25% | — | FSS BFSL |
    | 输出分辨率 | — | 12 | — | bits |
    | 工作温度范围 | -20 | — | 85 | °C |
    | 补偿温度范围 | 0 | — | 50 | °C |

    产品特点和优势


    HSC系列凭借其卓越的技术性能在市场上脱颖而出,以下是其核心优势:
    - 稳定性与可靠性:长期使用后仍保持高精度,减少了系统校准需求。
    - 广泛的适用性:支持多种气体介质,并通过扩展选项支持某些液体介质。
    - 小巧设计:紧凑尺寸仅为10 mm × 10 mm,适合空间受限的应用场合。
    - 低功耗:典型功耗低于10 mW,特别适合便携式和电池供电设备。
    - 诊断功能:部分型号内置自检机制,有助于快速检测内部故障。

    应用案例和使用建议


    应用案例
    1. 呼吸机和睡眠呼吸暂停治疗设备:利用其高精度和稳定性能,准确监控患者气道压力变化。
    2. 工业HVAC系统:用于检测空调系统内的气流压力,优化能源效率并提高室内空气质量。
    3. 实验室分析仪器:作为关键组件用于气体成分分析及质量控制流程。
    使用建议
    - 在极端温度环境下运行时,需额外注意热管理以避免因温度漂移导致误差增大。
    - 若计划将传感器暴露于液体环境中,请确保选择了正确的选项(如“选项T”),并严格遵循安装指南防止堵塞或损坏。

    兼容性和支持


    HSC系列传感器具备良好的硬件兼容性,能够轻松接入大多数主流微控制器平台。此外,霍尼韦尔还提供了详尽的技术文档和支持服务,帮助用户快速上手和解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动时间过长 | 检查供电电压是否符合要求 |
    | 输出信号异常 | 确认连接正确无误,检查是否存在接地不良 |
    | 温度变化引起较大偏差 | 更新固件至最新版本 |

    总结和推荐


    总体而言,TruStability® Board Mount压力传感器HSC系列以其卓越的性能表现、广泛的适用性和便捷的操作方式,在众多行业中具有很高的实用价值。特别是对于追求高性能和长寿命的应用场景来说,HSC系列无疑是一个理想的选择。因此,我们强烈推荐此款产品给那些需要精准压力测量的专业人士和技术团队。

HSCMRNN030PDSA3参数

参数
工作压力范围 ±206.84KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.25%
输出类型 SPI
压力类型 差分
最大工作压力 ±120.82737MPa
长*宽*高 5.8mm(高度)
通用封装 SMD-8
安装方式 贴片安装
零件状态 在售
包装方式 散装

HSCMRNN030PDSA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMRNN030PDSA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMRNN030PDSA3 HSCMRNN030PDSA3数据手册

HSCMRNN030PDSA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.506 ¥ 469.0257
5+ $ 46.1376 ¥ 389.8627
10+ $ 44.7552 ¥ 378.1814
25+ $ 42.3576 ¥ 357.9217
50+ $ 37.338 ¥ 315.5061
100+ $ 37.044 ¥ 313.0218
库存: 416
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 469.02
