PX3AN2BS100PAAAX

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell, PX3系列 压力传感器, 最大压力读数100psi, 最小压力读数0psi
供应商型号: 1115920
供应商: 海外现货
标准整包数: 1

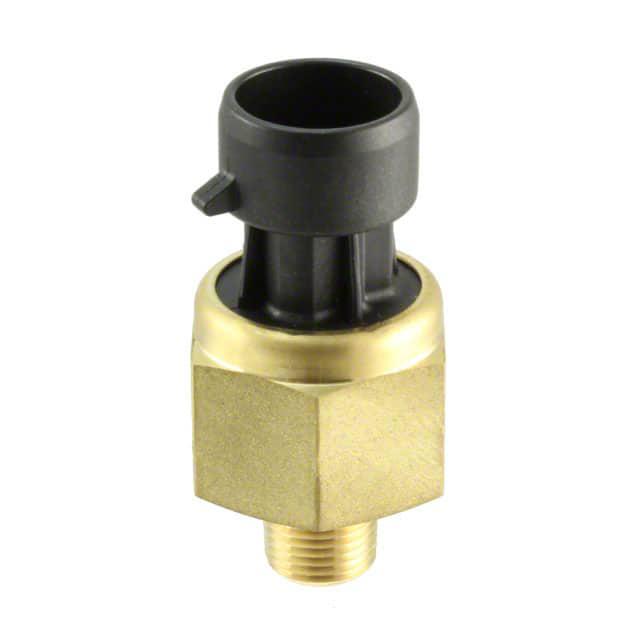

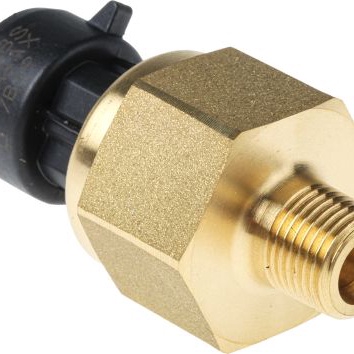

HONEYWELL 压力传感器 PX3AN2BS100PAAAX

PX3AN2BS100PAAAX概述

    Honeywell PX3 系列重型压力传感器技术手册

    1. 产品简介


    Honeywell 的 PX3 系列重型压力传感器采用压阻式传感技术,内置专用集成电路(ASIC)信号调理器,具有坚固耐用的设计。该系列产品适用于广泛的应用场合,如暖通空调系统中的制冷剂压力监测、干空气系统监测、液压系统、刹车系统及发动机油液压力监测等。其出色的抗冻融性能使其成为在严苛环境下工作的理想选择。

    2. 技术参数


    - 电气规格
    - 供电电压:5 Vdc 或 3.3 Vdc
    - 输出范围:0.5 Vdc 至 4.5 Vdc(比值输出),4 mA 至 20 mA
    - 总误差带:±1.0 %FSS(从 -20°C 到 85°C)
    - 工作温度范围:-40°C 至 125°C
    - 过电压保护:±16 Vdc(比值输出),±35 Vdc(电流输出)
    - 性能规格
    - 压力范围:1 bar 至 50 bar | 15 psi 至 700 psi(绝对压力和密封表压)
    - 反应时间:<2 毫秒
    - 电磁兼容性(EMC):符合 IEC 61000-4 系列标准,包括电涌耐受能力 ±1000 V 和静电放电 ±4 kV 接触,±8 kV 空气
    - 环境和机械规格
    - 防护等级:IP67(Metri-Pack 连接器),IP69K(电缆束),IP65(DIN 连接器)
    - 振动和冲击:符合 MIL-STD-202G 和 MIL-STD-202F 标准
    - 外部冻融循环:>6 次(-30°C 至 50°C)

    3. 产品特点和优势


    - 诊断模式:可选的诊断模式在关键应用中提供了内部或外部故障检测的重要功能。
    - 客户价值:多个配置选项提高了产品在应用中的灵活性,无需支付非重复性工程费用(NRE)或工具费用。
    - 耐用性:满足严格的环境要求,包括绝缘电阻 >100 MOhm 和介电强度 >1500 Vdc。
    - 输出补偿:4 mA 至 20 mA 输出的温度补偿高达 125°C,确保测量精度。

    4. 应用案例和使用建议


    - 工业应用:适合在暖通空调系统中监测制冷剂压力,适用于干空气系统、过程控制和自动化。
    - 运输应用:可用于监测干空气系统、液压、刹车和发动机油液压力,以及空气制动压力。
    使用建议:
    - 在安装时确保连接材料和密封材料匹配,以避免扭矩不一致。
    - 使用适当的工具进行安装,避免交叉螺纹。
    - 在火焰钎焊过程中保持温度低于 125°C,避免损坏和防护失效。
    - 安装前在传输介质上游使用过滤器和除湿器,防止大颗粒物质和凝结水分进入系统。

    5. 兼容性和支持


    - 兼容性:适用于多种电气连接器,包括 Metri-Pack 150、DIN 连接器和电缆束。
    - 支持:提供详细的安装指南和技术文档,确保产品在各种复杂环境下的可靠运行。

    6. 常见问题与解决方案


    - 问题:传感器出现故障指示。
    - 解决方案:检查外部故障源,如接地线是否断开。内部故障可通过输出信号超过预设上下限值来诊断。

    - 问题:过电压损坏。
    - 解决方案:确保系统供电电压不超过规定的最大值。

    7. 总结和推荐


    Honeywell PX3 系列重型压力传感器是一款高度可靠的产品,具备广泛的温度适应性、卓越的 EMC 性能和强大的抗冻融能力。其多功能配置和诊断模式使其在多个行业应用中表现出色。我们强烈推荐这一产品,特别是对于那些需要在恶劣环境中可靠工作的应用场合。

PX3AN2BS100PAAAX参数

参数
精度 ±1%
输出类型 -
压力类型 绝对
最大工作压力 3.10264MPa
工作压力范围 689.48KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
长*宽*高 46mm*22mm*46mm
应用等级 工业级
零件状态 在售
包装方式 盒装

PX3AN2BS100PAAAX厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

PX3AN2BS100PAAAX数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL PX3AN2BS100PAAAX PX3AN2BS100PAAAX数据手册

PX3AN2BS100PAAAX封装设计

查看详情并下载
Symbol
Footprint
3D Model
