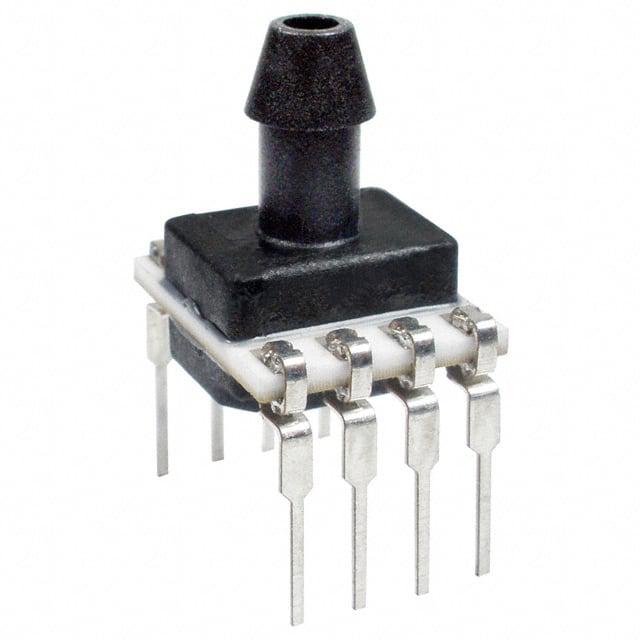

HSCDANT005PGAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 34.47KPa 4.75V 5.25V 206.84KPa ±0.25% DIP-8 通孔安装,顶部安装 10mm(长度)*13.75mm(高度)
供应商型号: J-HONE-0029854
供应商: Chip1stop
标准整包数: 1
HONEYWELL 压力传感器 HSCDANT005PGAA5

HSCDANT005PGAA5概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount压力传感器系列(HSC系列)是Honeywell公司推出的一款高性能压阻式硅制压力传感器。该系列传感器通过比例模拟或数字输出来测量指定的压力范围和温度范围内的压力变化。这些传感器广泛应用于医疗、工业自动化、航空航天等多个领域,适用于测量绝对、表压或差压。

    技术参数


    - 压力范围: ±1.6 mbar至±10 bar,对应±160 Pa至±1 MPa,或±0.5 inH2O至±150 psi。
    - 输出方式: 模拟或数字输出。
    - 供电电压: 3.3 Vdc或5.0 Vdc。
    - 响应时间: 模拟输出约1ms,数字输出约0.46ms。
    - 启动时间: 约5ms(模拟),约3ms(数字)。
    - 精度: 最大偏差±0.25% FSS BFSL。
    - 操作温度范围: -20°C至85°C,补偿温度范围为0°C至50°C。
    - 接口: 支持I2C和SPI通信协议。

    产品特点和优势


    - 稳定性与可靠性: 长期使用和极端温度条件下仍保持最佳稳定性。
    - 行业领先的精度: ±0.25% FSS BFSL,减少系统设计时间和校准需求。
    - 可选端口和封装: 端口和封装选项简化集成。
    - 宽广的压力范围: 能够测量从±1.6 mbar至±10 bar的压力范围。
    - 小巧体积: 小型化设计(10mm x 10mm),适合紧凑空间应用。
    - 极低功耗: 典型值小于10mW,有助于延长电池寿命。
    - 液态介质兼容: 与多种非离子液体兼容,提供高达40mbar的压力范围。

    应用案例和使用建议


    - 医疗领域: 用于血液分析仪、肾透析机等设备中的压力监测。
    - 工业自动化: 在气动控制、空调系统中实现压力检测。
    - 航空航天: 用于航空器中的压力传感器。

    建议根据具体应用选择合适的压力范围和接口类型。例如,在高精度测量场合,可以选择具有更高精度的版本。同时,确保传感器的安装位置能够有效避免液体进入,尤其是当使用带有液态介质的型号时。

    兼容性和支持


    HSC系列压力传感器支持I2C和SPI两种接口标准,可以方便地与微处理器或嵌入式系统进行连接。制造商提供了详尽的技术文档和支持服务,包括故障诊断功能,可以帮助用户快速解决问题并保证系统的稳定运行。

    常见问题与解决方案


    1. 问题: 传感器出现输出异常。
    - 解决办法: 检查供电电压是否正确,确认连接线路无误,必要时重启系统。

    2. 问题: 输出不稳定或漂移。
    - 解决办法: 确保传感器安装稳固,避免振动和冲击影响,检查环境温度是否超出工作范围。

    总结和推荐


    TruStability® HSC系列压力传感器凭借其高精度、稳定的性能和广泛的适用性,成为众多应用场景的理想选择。其极高的精度和灵活性使其成为市场上的佼佼者,特别适用于需要精确测量和长期可靠性的场合。总体而言,该产品值得推荐给对压力传感有严格要求的应用开发者和技术采购者。
    这篇文章总结了TruStability® Board Mount压力传感器的关键技术和应用特点,希望能为您提供有价值的参考信息。

HSCDANT005PGAA5参数

参数
输出类型 -
压力类型 排气式 计量
最大工作压力 206.84KPa
工作压力范围 34.47KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
长*宽*高 10mm(长度)*13.75mm(高度)
通用封装 DIP-8
安装方式 通孔安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 散装

HSCDANT005PGAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDANT005PGAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDANT005PGAA5 HSCDANT005PGAA5数据手册

HSCDANT005PGAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.84 ¥ 184.548
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 184.54
