PX2AN2XX100PSAAX

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 密封压力计 AnalogVoltage 689.48KPa 4.75V 5.25V 3.10264MPa ±0.25% 61mm*21.5mm*21.5mm
供应商型号: PX2AN2XX100PSAAX
供应商: Master
标准整包数: 1

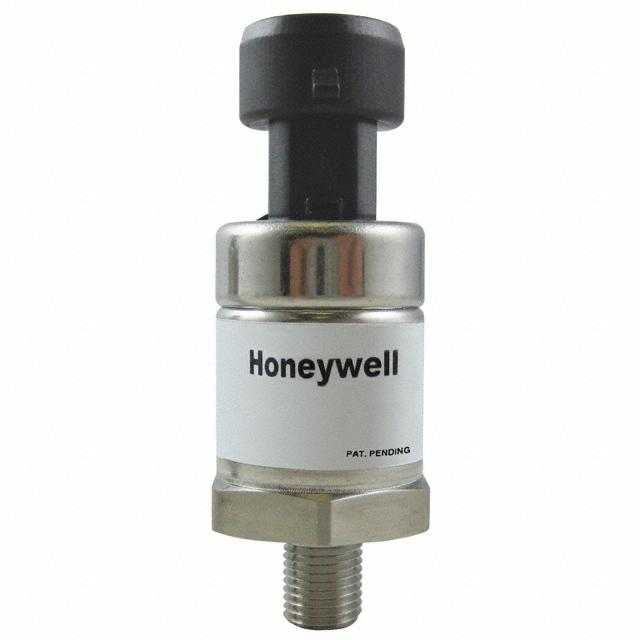

HONEYWELL 压力传感器 PX2AN2XX100PSAAX

PX2AN2XX100PSAAX概述


    产品简介


    Honeywell的PX2系列重型压力传感器是一款配置型的压力传感器,采用压阻式传感技术,配备ASIC(专用集成电路)信号调节功能,被封装在一个不锈钢外壳内。这些传感器测量绝对压力、密封表压或通风表压,广泛应用于工业和交通运输领域。通过灵活的接口选择和高耐用性,PX2系列能够适应各种严苛的应用环境。

    技术参数


    - 压力范围:1 bar到70 bar(100 kPa到7 MPa、15 psi到1000 psi)
    - 压力参考类型:绝对、密封表压或通风表压
    - 压力端口类型:包括7/16-20 UNF 1/4 in 45° Flare Female Schrader(SAE J512)、7/16-20 UNF 45° Flare Male(SAE J513)等多种型号
    - 电气连接类型:可选Metri-Pack 150、Micro M12、DIN、Deutsch或电缆组件(1米、2米、3米或5米长度)
    - 总误差带(TEB):±2.0%
    - 操作和补偿温度范围:-40°C到125°C(-40°F到257°F)
    - 响应时间:<2 ms
    - 寿命:至少1000万次循环
    - 输出传递函数:比例、受调节的或电流
    - 机械冲击等级:每MIL-STD-202F方法213B条件F,100 G
    - 振动等级:扫频20 G,10 Hz至2000 Hz
    - 防护等级:高达IP69K
    - 辐射抗扰度保护:高达100 V/m(ISO 11452-2)

    产品特点和优势


    - 介质兼容性:适用于常见的HFC制冷剂如R410A和R134A,以及低全球变暖潜能值的新型制冷剂如R448A(Solstice® N40)、R32和R1234ZE,还适用于发动机油、石油基液压液、DOT 3制动液及干燥空气。
    - 增强的耐用性:能在HVAC/R和空气压缩机等严苛环境中可靠运行。其设计确保可以承受至少1000万次压力循环,并具有最高达到IP69K的防护等级。

    应用案例和使用建议


    应用案例:
    - 工业应用:空调系统中的制冷剂压力监控;空气压缩机系统压力监测。
    - 运输应用:空气系统监测;液压油压力监测。
    使用建议:
    - 在安装过程中,确保扭矩符合具体应用要求,使用防咬合剂防止螺纹损坏。避免直接用手力紧固以防止偏斜或损坏。
    - 确保过滤器安装于传感器上游,以防止较大的颗粒物和湿度进入系统。最好将传感器放置为进气口朝下,减少颗粒物和冷凝水积聚的风险。
    - 使用正确的工具(例如开放式扳手或深井套筒)来安装传感器,确保正确密封以防污染。

    兼容性和支持


    - 兼容性:PX2系列与各种电气连接类型兼容,如Metri-Pack 150、Micro M12、DIN、Deutsch或电缆组件。
    - 支持和服务:制造商提供一系列技术支持服务,包括安装指导和故障排除帮助。

    常见问题与解决方案


    - 问题:传感器在极端温度下表现异常。
    - 解决方案:检查并确认工作温度在-40°C到125°C之间,同时确保补偿温度范围设定正确。
    - 问题:输出信号不准确。
    - 解决方案:验证电源电压是否处于指定范围内,检查是否有机械损伤或连接不良的情况。

    总结和推荐


    Honeywell的PX2系列重型压力传感器以其出色的精度、耐用性和广泛的适用性脱颖而出,是工业和交通运输领域的理想选择。其卓越的介质兼容性、高防护等级和多种接口选项使其在市场上具备强大竞争力。综合考虑,强烈推荐这一款适合苛刻应用环境的高性能传感器。

PX2AN2XX100PSAAX参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 AnalogVoltage
压力类型 密封压力计
最大工作压力 3.10264MPa
工作压力范围 689.48KPa
长*宽*高 61mm*21.5mm*21.5mm
零件状态 在售

PX2AN2XX100PSAAX厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。
