HSCDRRN010NDAA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 AnalogVoltage ±2.49KPa 3.27V 3.33V ±12.6587.21 ±0.25% DIP 通孔安装 6.16mm(高度)
供应商型号: 785-HSCDRRN010NDAA3
供应商: Mouser
标准整包数: 1

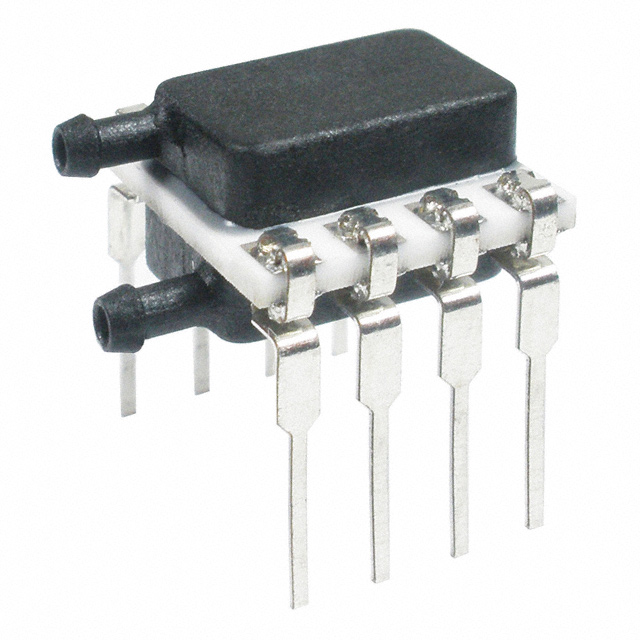

HONEYWELL 压力传感器 HSCDRRN010NDAA3

HSCDRRN010NDAA3概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount Pressure Sensors是Honeywell公司推出的高精度硅陶瓷压力传感器系列,包括HSC系列(高精度补偿/放大)。该系列产品适用于绝对压力、表压及差分压力的测量,具有极宽的压力范围,从±1.6毫巴到±10巴,涵盖±160帕到±1兆帕,以及±0.5英寸水柱到±150磅/平方英寸的压力区间。这些传感器提供模拟或数字输出信号,便于集成到各类控制系统中。此外,TruStability® HSC系列传感器设计遵循ISO 9001标准,确保高性能与可靠性。

    技术参数


    - 压力范围:±1.6毫巴至±10巴,对应±160帕至±1兆帕,±0.5英寸水柱至±150磅/平方英寸。
    - 供电电压:3.3 Vdc 或 5.0 Vdc。
    - 精度:±0.25% FSS BFSL(满量程范围的最佳直线拟合)。
    - 温度范围:操作温度范围为-20°C至85°C,补偿温度范围为0°C至50°C。
    - 响应时间:模拟版本响应时间为1ms,数字版本响应时间为0.46ms。
    - 总误差带:最大总误差带值取决于具体的压力范围,例如在16毫巴到1.6千帕范围内,误差带为±1% FSS。

    产品特点和优势


    TruStability® HSC系列传感器的优势包括:
    - 高稳定性与可靠性:传感器经过长时间使用的测试,表现出最佳的稳定性,从而减少了系统校准需求并提高了系统性能。
    - 行业领先的精度:精度达到±0.25% FSS BFSL,减少了软件开发中的校正需求。
    - 广泛的压力范围:从±1.6毫巴到±10巴,满足多种应用需求。
    - 小尺寸与低功耗:微型封装,尺寸仅为10mm x 10mm,且低功耗(小于10mW),有助于延长电池寿命。
    - 兼容性:与多种非离子液体兼容,提供出色的环境耐受性。

    应用案例和使用建议


    TruStability® HSC系列传感器广泛应用于医疗、工业控制、建筑环境监测等领域。例如,在麻醉和睡眠呼吸机应用中,传感器用于监测气流;在医院房间空气管理系统中,传感器可用于室内空气质量检测。使用时建议注意以下几点:
    - 确保液体介质只应用于Port 1,避免Port 2接触液体,以防损坏。
    - 在处理含有颗粒物的液体时需特别小心,以避免传感器内部积聚颗粒物。

    兼容性和支持


    HSC系列传感器与多种数字接口(如I2C和SPI)兼容,并且可以根据需要选择3.3 Vdc或5.0 Vdc供电。厂商提供详尽的技术支持文档和售后服务,包括在线资源和电话技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    - 问:传感器如何进行初始校准?
    - 答:传感器出厂前已进行精确校准,通常无需额外校准。对于特定应用,可能需要微调系统软件来适应特定的工作条件。

    - 问:传感器能否承受高压冲击?
    - 答:传感器具有高爆破压力和过压能力,可承受高压冲击而不会损坏,但长期使用仍需注意工作条件。

    总结和推荐


    TruStability® HSC系列传感器凭借其高精度、稳定性和广泛的适用范围,成为许多应用的理想选择。尤其是其卓越的精度和可靠性使其在医疗和工业控制领域表现出色。鉴于其优秀的性能和广泛的应用范围,我们强烈推荐该系列产品。

HSCDRRN010NDAA3参数

参数
最大工作压力 ±12.6587.21
工作压力范围 ±2.49KPa
最大工作供电电压 3.33V
最小工作供电电压 3.27V
精度 ±0.25%
输出类型 AnalogVoltage
压力类型 差分
长*宽*高 6.16mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HSCDRRN010NDAA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDRRN010NDAA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDRRN010NDAA3 HSCDRRN010NDAA3数据手册

HSCDRRN010NDAA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 68.266 ¥ 576.8477
5+ $ 60.858 ¥ 514.2501
10+ $ 57.6612 ¥ 487.2371
25+ $ 52.5525 ¥ 444.0686
50+ $ 50.967 ¥ 430.6712
100+ $ 49.56 ¥ 418.782
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 576.84
