ZH10

产品分类: 霍尔传感器
厂牌: HONEYWELL
产品描述: Digital 4V 6A 30mA 24V 导线安装 25.4mm(长度)
供应商型号: 2134778
供应商: 海外现货
标准整包数: 1

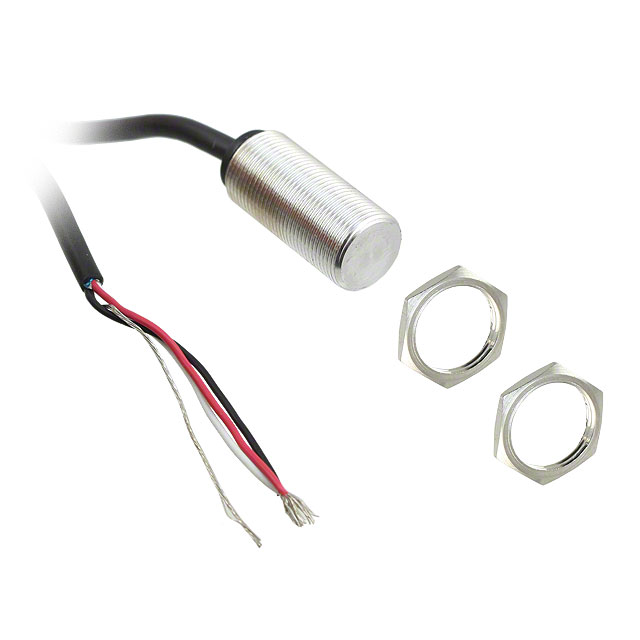

HONEYWELL 霍尔传感器 ZH10

ZH10概述

    ZH10 Series Hall-effect Zero Speed Sensors 技术手册

    产品简介


    ZH10系列霍尔效应零速传感器提供了一种耐用且成本效益高的解决方案,适用于大多数恶劣环境。这些传感器直径为11.9毫米(15/32英寸/0.46875英寸),长度为25.4毫米(1.00英寸)。其铝合金外壳易于安装和调整,无需旋转方向调整。适用于工业过程控制、工厂自动化和多种旋转应用,如泵、滚筒、搅拌机、风扇速度测量、变速箱、转子、齿轮减速机转速和生产线速度同步等。

    技术参数


    - 供电电压:4 Vdc 至 24 Vdc
    - 供电电流:无指定最小值,最大6 mA
    - 输出电流:无指定最小值,最大短路保护电流30 mA
    - 输出关电电压:无指定最小值,最大0.6 Vdc(25 mA负载)
    - 输出配置:开漏MOSFET
    - 低电压:最大0.4 V(最大30 mA时)
    - 高电压:最大30 Vdc
    - 目标方向性:全向
    - 脉冲占空比:35% 至 65%(在操作间隙内)
    - 操作频率:0 至 15 kHz(无需特定方向)
    - 输出信号上升/下降时间:无指定最小值,最大4.0 μs(880欧姆,20 pF)
    - 绝缘强度:200 Vac,漏电流小于2 mA
    - 操作间隙:根据空气间隙性能曲线(低于曲线)
    - 输出阻抗:4.7 kΩ 至 5.3 kΩ
    - 工作温度范围:-40°C 至 100°C(-40°F 至 212°F)
    - 存储温度:-125°C(-257°F)
    - 密封等级:IP67
    - 冲击:50 Gs,11 ms
    - 振动:15 Gs,10 Hz至2000 Hz
    - 外壳材料:铝

    产品特点和优势


    - 低成本
    - 全向目标方向传感器
    - 数字输出
    - 小巧尺寸
    - 低功耗

    应用案例和使用建议


    这些传感器可应用于多种旋转机械设备中,如泵、滚筒、搅拌机等。它们非常适合需要精确监测旋转速度的应用。建议在使用过程中确保供电电压稳定,并在安装时注意密封等级以适应不同的工作环境。同时,在选择具体应用时应参考手册中的操作间隙性能曲线,以确保最佳的工作效果。

    兼容性和支持


    该产品具有较强的兼容性,能够与其他标准电气系统配合使用。供应商提供了详尽的操作指南和维护文档,确保客户能够正确安装和使用这些传感器。此外,通过Honeywell的服务网络可以获取技术支持和配件更换服务。

    常见问题与解决方案


    - 问题1:供电电流不稳定导致输出不准确
    - 解决方案:检查供电电源是否符合规格要求,确保电源稳定。
    - 问题2:传感器无法正常工作
    - 解决方案:检查连接线路是否有断开或接触不良的情况,确认安装位置是否符合要求。
    - 问题3:传感器在高振动环境中表现不佳
    - 解决方案:根据手册中的振动测试结果,确认安装方式是否稳固,必要时采取加固措施。

    总结和推荐


    综上所述,ZH10系列霍尔效应零速传感器凭借其低成本、全向目标检测能力和数字输出,成为各种工业旋转应用的理想选择。这些传感器具备良好的耐环境性能和广泛的适用性,适合在多种恶劣环境下稳定工作。考虑到其优异的性价比和技术参数,我们强烈推荐使用此款传感器。

ZH10参数

参数
轴类型 -
分辨率 -
最大供电电流 6A
典型带宽 -
最大工作供电电压 24V
最小工作供电电压 4V
感应范围 -
最大输出电流 30mA
输出类型 Digital
长*宽*高 25.4mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

ZH10厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZH10数据手册

厂牌 PDF简要描述 下载
HONEYWELL 霍尔传感器 HONEYWELL ZH10 ZH10数据手册

ZH10封装设计

查看详情并下载
Symbol
Footprint
3D Model
