首页  >  产品百科  >  26PCCFH6G

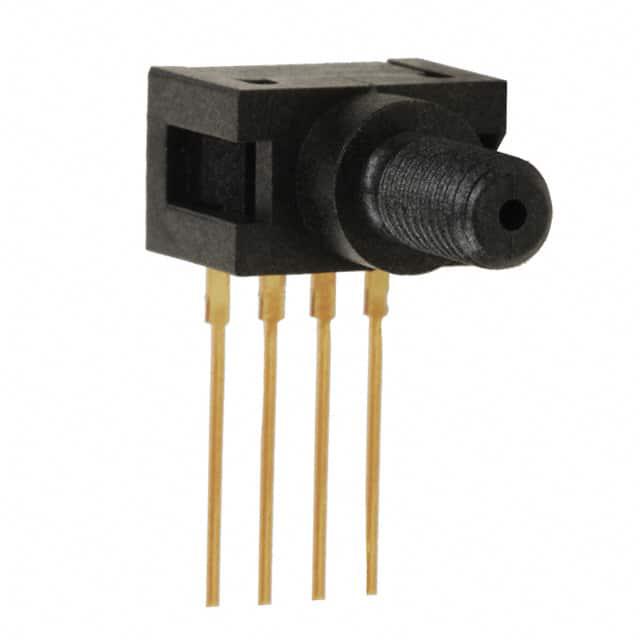

26PCCFH6G

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 复合型 Wheatstone Bridge ±103.42KPa 2.5V 16V ±45.31026MPa ±0.5% SIP-4 通孔安装 21.6mm(高度)
供应商型号: BB-26PCCFH6G
供应商: 海外现货
标准整包数: 1
HONEYWELL 压力传感器 26PCCFH6G

26PCCFH6G概述

    # 26PC系列压力传感器技术手册

    产品简介


    Honeywell的26PC系列压力传感器是一款高性能的传感器,专门用于测量真空或正压。它们具备温度补偿和校准功能,适用于多种压力测量应用。该系列产品包括表压和差分/非放大式补偿型传感器,广泛应用于工业自动化、汽车、航空航天、医疗设备等领域。

    技术参数


    性能参数
    - 激励电压: 10.0 ± 0.01 VDC
    - 重复性和滞后: ±0.20%量程
    - 响应时间: ≤1.0 ms
    - 输入电阻: 5.5 kΩ 至 11.5 kΩ
    - 输出电阻: 1.5 kΩ 至 3.0 kΩ
    - 一年稳定性: ±0.5%量程
    - 重量: 约2克
    环境参数
    - 工作温度: -40°C至85°C(-40°F至+185°F)
    - 存储温度: -55°C至100°C(-67°F至+212°F)
    - 补偿温度范围: 0°C至50°C(32°F至+122°F)
    机械参数
    - 冲击测试: 150 g
    - 振动测试: MIL-STD-202. Method 213 (150g半正弦波, 11 ms)
    媒体限制
    - 仅限于不会攻击聚醚酰亚胺、硅、氟硅、硅、三元乙丙橡胶(EPDM)和氯丁橡胶密封件的介质。

    产品特点和优势


    - 性价比高: 提供温度补偿和校准功能,是最低价的传感器之一。
    - 灵活性: 提供多种表压端口配置,可以根据特殊需求快速修改。
    - 适应性强: 在冻存条件下仍可正常工作。
    - 选择多样性: 可选的端子连接方式。
    - 精度高: 校准零点和跨度,提高测量精度。
    - 稳定性: 在整个工作温度范围内提供稳定的测量结果。
    - 适用范围广: 可用于测量真空或正压,特别适合湿/湿差分应用。

    应用案例和使用建议


    应用案例
    26PC系列压力传感器适用于各种工业自动化系统,如泵站监测、过程控制、汽车空调系统、医疗器械等。例如,在汽车空调系统中,它可以帮助监测制冷剂的压力,确保系统的高效运行。
    使用建议
    - 环境适应性: 在极端温度下使用时,需要考虑传感器的温度补偿范围。
    - 安装位置: 确保传感器正确安装,避免震动和冲击导致的损坏。
    - 介质选择: 选择合适的密封材料,以防止介质腐蚀传感器。

    兼容性和支持


    - 兼容性: 该产品可以与其他标准压力测量设备配合使用。
    - 技术支持: Honeywell提供了全方位的技术支持和服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    常见问题
    1. 如何处理输出信号不稳?
    - 解决办法: 检查连接线路是否有松动,或者重新校准传感器。
    2. 传感器在低温环境下无法正常工作怎么办?
    - 解决办法: 确认是否在补偿温度范围内使用,必要时更换更适合低温环境的传感器型号。
    3. 如何进行正确的校准?
    - 解决办法: 遵循制造商提供的校准指南进行操作。

    总结和推荐


    26PC系列压力传感器凭借其高性价比、广泛的温度补偿范围和多样化的应用选项,成为众多工业应用的理想选择。其稳定性和精确度也使其在严苛环境中表现优异。综上所述,强烈推荐此款传感器,尤其适用于需要精确压力测量的应用场合。

26PCCFH6G参数

参数
输出类型 Wheatstone Bridge
压力类型 复合型
最大工作压力 ±45.31026MPa
工作压力范围 ±103.42KPa
最大工作供电电压 16V
最小工作供电电压 2.5V
精度 ±0.5%
长*宽*高 21.6mm(高度)
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

26PCCFH6G厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

26PCCFH6G数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 26PCCFH6G 26PCCFH6G数据手册

26PCCFH6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
