首页  >  产品百科  >  ZW10E15CD1

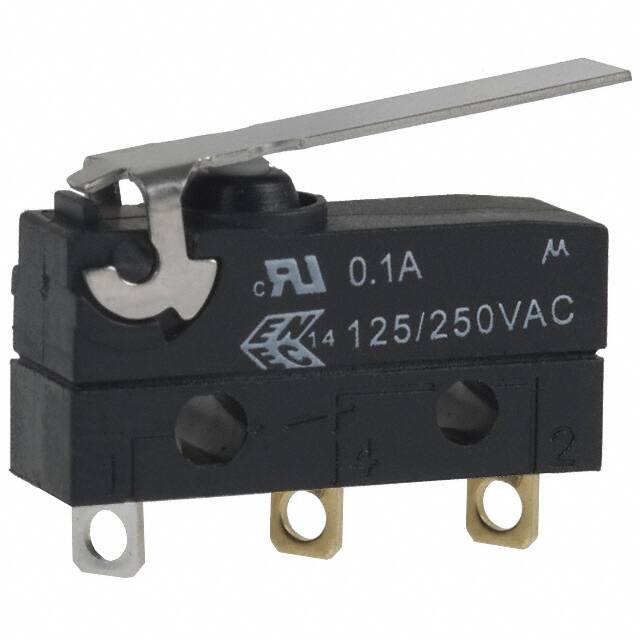

ZW10E15CD1

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 杠杆类型, 焊接端, 触点额定电流 100 mA, SP-CO
供应商型号: N-ZW10E15CD1
供应商: 云汉优选
标准整包数: 1
HONEYWELL 限位开关 ZW10E15CD1

ZW10E15CD1概述

    MICRO SWITCH™ ZW Series Sealed Subminiature Basic Switches

    1. 产品简介


    产品类型:密封微型基本开关
    主要功能:逻辑电平/计算机电路到功率级切换的控制
    应用领域:广泛应用于严苛环境下的各种设备,如园艺设备、水运工具、安防系统及雪地摩托车等。

    2. 技术参数


    | 参数名称 | 描述 |

    | 额定电流 | 逻辑级 (0.1A) / 功率级 (6A) |
    | 电压等级 | 125/250Vac |
    | 工作力 | 150g 或 203g |
    | 终端类型 | PCB 焊接、预焊接电缆 |
    | 防护等级 | IP67 (预焊接) / IP00 (裸露终端) |
    | 认证 | UL, cUL, ENEC, CQC, RoHS |
    | 工作温度范围 | 逻辑级: -40°C 至 120°C; 功率级: -20°C 至 70°C |
    | 寿命 | 最少 100万次 |

    3. 产品特点和优势


    - 小巧封装:符合严格空间限制的应用需求。
    - 多功能性:适合处理高负载和逻辑级负载,提供多种电路选择。
    - 适应恶劣环境:能承受潮湿、灰尘和其他污染物。
    - 设计灵活性:集成密封插销柱塞,提供多种杠杆样式以适应不同应用。

    4. 应用案例和使用建议


    - 园艺设备:用于割草机上的倒车报警及座椅占用检测。
    - 水运工具:波浪滑板的把手控制。
    - 安防系统:用于安全面板的联锁装置。
    - 雪地摩托:用于雪地摩托车把手的控制。
    使用建议:
    - 在高温或低温环境下使用时,确保产品在指定的工作温度范围内。
    - 针对高频率操作的应用,建议定期检查开关寿命,以避免因磨损导致的故障。

    5. 兼容性和支持


    - 兼容性:适用于各种电路系统和设备,尤其是需要密封保护的场合。
    - 支持:提供详尽的产品安装指南和技术文档,以及广泛的销售网络和分销商支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频繁触发 | 检查是否超出操作力范围,调整应用环境。 |
    | 温度异常 | 确保工作环境在产品认证的工作温度范围内。 |
    | 接触不良 | 清理连接点,确保无尘无污染。 |

    7. 总结和推荐


    综合评估:
    - 小巧的外形尺寸使得该产品非常适合在空间受限的情况下使用。
    - 强大的电气特性和高可靠性使其适用于各种严苛的应用环境。
    - 多种型号的选择以及灵活的设计让其在各种应用场景中都能发挥作用。
    推荐使用:鉴于其出色的性能和广泛应用,推荐在需要高性能和可靠性的工业和消费类应用中使用 MICRO SWITCH™ ZW 系列密封微型基本开关。

ZW10E15CD1参数

参数
最小行程 1mm
操作力 0.54N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 -
机械寿命 -
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

ZW10E15CD1厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZW10E15CD1数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZW10E15CD1 ZW10E15CD1数据手册

ZW10E15CD1封装设计

查看详情并下载
Symbol
Footprint
3D Model
