ZM10D20D01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: ON - (OFF),OFF - (ON) SPDT 0.2N 10000Cycles@ (CQC/cUL/UL) 100mA 插件 通孔安装
供应商型号: ZM10D20D01
供应商: Master
标准整包数: 10

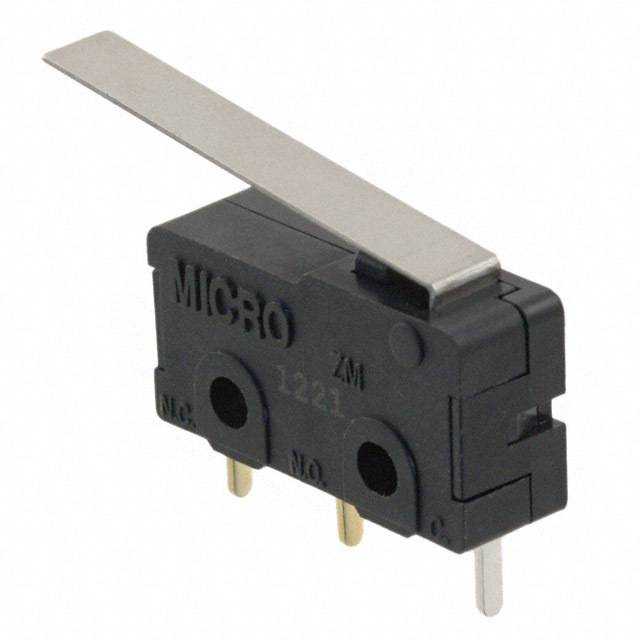

HONEYWELL 限位开关 ZM10D20D01

ZM10D20D01概述

    MICRO SWITCH ZM/ZM1 Series Subminiature Basic Switches

    产品简介


    产品类型:ZM/ZM1 系列是霍尼韦尔公司微动开关系列中的小型化产品。这类开关非常适合需要在有限空间内实现可靠电气控制的应用。
    主要功能:这些微动开关具备高可靠性,并且适用于逻辑级(如计算机电路)和功率负载的控制。其紧凑的尺寸使其成为多种应用的理想选择,特别是在空间受限的情况下。
    应用领域:广泛应用于复印机、收银机(用于检测抽屉状态)、冰箱、暖通空调系统(HVAC)、医疗床等领域。

    技术参数


    基本规格:
    - 包装尺寸:19.80 mm x 10.60 mm x 6.40 mm(0.78 in x 0.42 in x 0.25 in)
    - 电路选项:SPDT, SPNC, SPNO
    - 操作力(针销):60 g 至 249 g
    - 接触材料:金镀银合金、银合金
    - 终端类型:焊锡(标准和延长型)、PCB(标准、左向、右向)
    电气特性:
    - 电气耐久性:最大 1,000,000 周期(部分型号为 50,000 周期)
    - 绝缘电阻:初始最小值 100 MΩ(500 Vdc 保持 1 分钟)
    - 额定电流:从 0.1 A 到 16.1 A
    - 工作温度范围:-40°C 至 125°C(-40°F 至 257°F)
    认证:
    - UL, cUL, CE, CQC, ENEC, RoHS 和 REACH 认证

    产品特点和优势


    独特功能:
    - 极小的封装尺寸使其适用于空间受限的应用场景。
    - 提供多种内部和外部杠杆选项,便于现场配置。
    - 内部弹簧设计提供更高的机械寿命,而扁平弹簧设计则提供更高的电气额定值。
    市场竞争力:
    - 广泛的电气额定值使其能够适应多种控制和监测电路的需求。
    - 高温耐受性使得开关能够在苛刻环境中可靠运行多年。

    应用案例和使用建议


    应用案例:
    - 在医院床中,用于检测和控制床的状态,确保患者安全和操作便利性。
    - 在复印机中,用于检测设备状态,提高系统的可靠性。
    使用建议:
    - 在安装过程中,确保开关与应用环境中的其他组件保持适当的距离,以避免不必要的干扰。
    - 使用适当的终端类型(焊锡或PCB),以确保最佳的连接可靠性。

    兼容性和支持


    - 该产品具有广泛的电气额定值,可以与其他多种电子设备兼容。
    - 霍尼韦尔提供了详尽的技术支持和售后服务,确保用户能够获得必要的帮助和指导。

    常见问题与解决方案


    问题1:开关无法正常工作
    - 解决方案:检查连接线路是否正确且牢固,确认操作力是否在指定范围内。
    问题2:开关触点氧化
    - 解决方案:清洁触点并重新润滑,或更换开关。

    总结和推荐


    综上所述,MICRO SWITCH ZM/ZM1 系列微动开关凭借其小巧的尺寸、多样化的应用选项、以及出色的电气性能和可靠性,在多种应用场景中展现出色的表现。这些开关适用于对空间要求严格、同时需要高可靠性的应用。因此,强烈推荐使用这些产品。
    如果您需要更详细的技术资料或有任何疑问,建议联系霍尼韦尔的代表或分销商获取更多支持。

ZM10D20D01参数

参数
执行器角度 -
电流额定值 100mA
电气寿命 10000Cycles@ (CQC/cUL/UL)
机械寿命 -
最小行程 -
操作力 0.2N
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
通用封装 插件
安装方式 通孔安装
应用等级 工业级
包装方式 散装

ZM10D20D01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM10D20D01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM10D20D01 ZM10D20D01数据手册

ZM10D20D01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.1579 ¥ 26.7474
50+ $ 2.3533 ¥ 19.5668
100+ $ 2.1691 ¥ 18.0352
250+ $ 2.1157 ¥ 17.0979
500+ $ 2.0469 ¥ 16.6827
750+ $ 1.7291 ¥ 14.16
1000+ $ 1.7291 ¥ 14.16
库存: 487
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 267.47
直接购买
加入购物车
