D72SD DIAL 0/300A

产品分类: 面板测量仪
厂牌: HOBUT

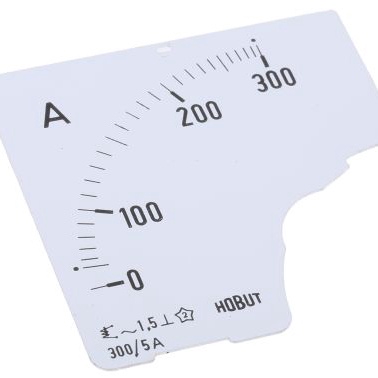

产品描述: HOBUT 电流表刻度盘 适用于 300/5A CT 的 0/300A刻度盘
供应商型号: 183060
供应商: 海外现货
标准整包数: 1
HOBUT 面板测量仪 D72SD DIAL 0/300A

D72SD DIAL 0/300A概述

    DIN Range Panel Meters: A Comprehensive Guide

    1. 产品简介


    DIN Range Panel Meters 是一种广泛应用于世界各地的工业测量设备,可提供交流(a.c.)和直流(d.c.)两种操作模式。这些仪表采用移动铁或移动线圈两种运动方式,可以定制标度,以满足不同应用需求。它们符合DIN 43700、IEC51和BS89标准,并提供48mm、72mm和96mm三种尺寸选择。DIN Range Panel Meters包括电流表(ammeters)、电压表(voltmeters)、频率表(frequency meters)、功率因数指示器(power factor indicators)、瓦特计(wattmeters)、累计时间计数器(elapsed time indicators)和最大需求指示器(maximum demand indicators)等多种型号,具备高精度、坚固耐用的特点。

    2. 技术参数


    DIN Range Panel Meters 的技术参数如下:
    - 移动铁(Moving Iron)
    - 类型:D48SD、D72SD、D96SD
    - 精度:1.5类(1.5 class)
    - AC额定值:1A至100A直接连接(D48SD最大40A)
    - 1A或5A CT操作
    - 直接连接电压:30V至600V
    - 负载:典型为0.7VA(1A或5A CT在50Hz时)
    - 最大电压负载:1.2VA(至30A),2.4VA(至40A至100A),最大为6VA(电压表至600V)
    - 移动线圈(Moving Coil)
    - 类型:D48MC、D72MC、D96MC
    - 精度:1.5类
    - DC额定值:100µA至50A直接连接(D48MC最大40A)
    - 4-20mA、1mA或20mA传感器操作
    - 直接连接电压:50mV至600V
    - 50mV至300mV分流器操作
    - 额定直流负载:直接连接电表1mA的80mV至150mV电压降;对于电压表和分流器操作的电表为1000Ω/V
    - 瓦特表(Wattmeter)
    - 类型:D96WA
    - 精度:1.5类
    - AC额定值:1A或5A CT操作
    - 直接连接电压:63.5V至500V
    - 负载:电流<0.5VA,电压<2.0VA每个电路
    - 功率因数指示器(Power Factor Indicator)
    - 类型:D96PF
    - 精度:1.5类(±2电度)
    - AC额定值:1A或5A CT操作
    - 直接连接电压:63.5V至500V

    3. 产品特点和优势


    DIN Range Panel Meters 具备以下优势:
    - 多功能性:适用于多种用途,如电流表、电压表、频率表、功率因数指示器、瓦特表、累计时间计数器和最大需求指示器。
    - 高精度:移动铁型号精度达到1.5类,移动线圈型号也达到1.5类。
    - 灵活性:可选配红色二次指针和终端盖,支持特殊定制标度。
    - 高可靠性:符合DIN 43700、IEC51和BS89标准,确保高品质和耐久性。
    - 适用范围广:支持15Hz至400Hz的频率范围,适用于各种电力系统的监测。

    4. 应用案例和使用建议


    DIN Range Panel Meters 在多种工业环境中得到广泛应用,例如电力系统监控、建筑自动化、制造业控制等领域。它们的使用建议如下:
    - 电力系统监控:在电力系统中用于监测和记录电流、电压和功率因数。
    - 建筑自动化:在建筑物管理系统中监测和记录能耗,提高能效。
    - 制造业控制:在生产线上实时监测电流和电压,确保设备正常运行。
    - 安全防护:安装在需要定期检查和维护的场合,如配电室和机房。

    5. 兼容性和支持


    - 兼容性:DIN Range Panel Meters 与市场上大多数电气系统兼容。
    - 技术支持:制造商 Howard Butler Limited 提供全面的技术支持,包括安装指导、故障排除和定期维护服务。

    6. 常见问题与解决方案


    - 问题1:仪器出现故障无法读取数据。
    - 解决方法:检查电源连接是否正常,确认是否超过额定范围使用,如有必要请联系技术支持。
    - 问题2:仪表显示异常,读数不准确。
    - 解决方法:重新校准仪表,确认是否正确安装,如有需要进行调整或更换。

    7. 总结和推荐


    综上所述,DIN Range Panel Meters 是一款高品质的多功能面板表,适用于各种电力系统的监测和控制。其高精度、多功能性和广泛的适用性使其在市场上具有显著的竞争优势。强烈推荐使用此产品,特别是对精度要求较高的应用场景。

D72SD DIAL 0/300A厂商介绍

HOBUT公司是一家在工业自动化和机器人技术领域具有专业经验的企业。公司主营产品包括工业机器人、自动化生产线、智能物流系统等,这些产品广泛应用于汽车制造、电子装配、食品加工、医药包装等多个行业。

1. 工业机器人:HOBUT提供多种型号的工业机器人,包括六轴机器人、SCARA机器人和Delta机器人等,适用于不同精度和速度要求的自动化作业。

2. 自动化生产线:HOBUT设计和制造的自动化生产线能够提高生产效率,减少人工成本,适用于大规模生产环境。

3. 智能物流系统:HOBUT的智能物流系统通过集成机器人、自动化输送设备和智能仓储系统,实现物料的高效流转和精确管理。

HOBUT的优势在于:

- 技术创新:公司不断研发新技术,以满足市场对高效率和高可靠性自动化设备的需求。
- 定制服务:HOBUT能够根据客户的具体需求提供定制化的解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户设备的正常运行和维护。
- 质量保证:严格的质量控制流程确保产品的高性能和稳定性。

D72SD DIAL 0/300A数据手册

厂牌 PDF简要描述 下载
HOBUT 面板测量仪 HOBUT D72SD DIAL 0/300A D72SD DIAL 0/300A数据手册
