932458100 CM 06 EA 14S-6 S

产品分类: 圆形连接器
厂牌: HIRSCHMANN
产品描述: Hirschmann 6芯航空插头 航空连接器 CM系列, 电缆安装, 10A, 50 V 交流/直流
供应商型号: 2377497
供应商: 海外现货
标准整包数: 1

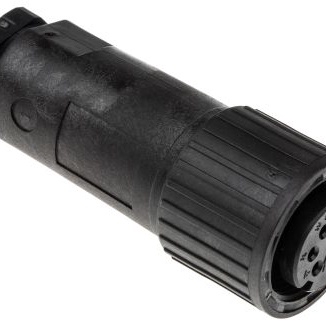

HIRSCHMANN 圆形连接器 932458100 CM 06 EA 14S-6 S

932458100 CM 06 EA 14S-6 S概述

    CM 06 EA 14S-6 S圆形电缆插座技术手册

    产品简介


    CM 06 EA 14S-6 S是贝尔登(Belden)公司生产的工业连接器系列中的一个电缆插座。这款产品主要用于提供可靠的电气连接,特别适用于需要高防护等级的应用场合。它具备IP67级别的防尘防水性能,并且能在-40°C到+90°C的温度范围内稳定工作,广泛应用于各种严苛的工业环境,如工厂自动化系统、机械制造和交通运输等领域。

    技术参数


    | 参数名称 | 规格 |

    | 接触点数量 | 6个 |
    | 电缆接口 | PG 11 |
    | 电缆直径 | 8mm至10mm |
    | 导线截面积 | 最大1mm² |
    | 额定电压 | 交流/直流50V |
    | 额定电流 | 10A |
    | 接触电阻 | ≤5mΩ |
    | 终端类型 | 焊接 |
    | 壳体尺寸 | 14S |
    | 接触表面材料 | 银(Ag) |
    | 承载接触材料 | 尼龙增强玻璃纤维(PA 66-GF 25) |
    | 外壳材料 | 尼龙增强玻璃纤维(PA 66-GF 25) |
    | O型环材料 | 丁腈橡胶(NBR) |
    | 防护等级 | IP67 |
    | 污染程度 | 3级 |
    | 温度范围 | -40°C至+90°C |
    | 易燃等级 | UL标准94 V-1 |

    产品特点和优势


    CM 06 EA 14S-6 S电缆插座的主要特点是其卓越的防护性能和可靠性。IP67的防护等级确保在恶劣环境下能保持良好的密封性,有效防止灰尘和水的侵入。该插座还具备出色的电气性能,可承受高达10A的额定电流和50V的额定电压,能够满足大多数工业应用的需求。此外,焊接式终端设计保证了长期稳定的连接性能。

    应用案例和使用建议


    根据技术手册提供的信息,CM 06 EA 14S-6 S主要应用于自动化控制系统、机械设备和其他需要坚固耐用连接器的场合。对于此类应用,推荐在安装前检查电缆的规格是否符合产品要求,以避免因误配而导致故障。同时,确保正确的组装顺序和使用配套的工具进行安装,可以显著提高安装效率和连接可靠性。

    兼容性和支持


    CM 06 EA 14S-6 S与其它CM系列电缆插头具有良好的兼容性,例如CM 02 E 14S-6 P。此外,如果需要进一步的配件,例如保护帽(CM 06 SD 14S),可通过单独订购获取。制造商贝尔登提供了详尽的产品文档和安装指南,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案: 请检查接触表面是否清洁且无氧化,必要时重新焊接接触点。

    2. 问题:密封不良导致水进入
    - 解决方案: 确保O型环正确安装并紧固所有螺纹连接部分。

    3. 问题:电缆损坏
    - 解决方案: 检查电缆长度和导线规格是否符合产品要求,必要时更换合适规格的电缆。

    总结和推荐


    综上所述,CM 06 EA 14S-6 S是一款性能优异的工业圆形电缆插座。它在极端环境下的可靠性和出色的电气性能使其成为许多严苛应用场合的理想选择。鉴于其诸多优点和广泛的适用范围,强烈推荐此产品用于需要高度可靠连接解决方案的工业项目。

932458100 CM 06 EA 14S-6 S参数

参数
针脚数 -
触头镀层 - 配接 -
类型 MIL-DTL-5015
颜色 黑色
端接 -
额定电流 10A
外壳材料 PA 66
安装方式 导线安装

932458100 CM 06 EA 14S-6 S厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

932458100 CM 06 EA 14S-6 S数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 圆形连接器 HIRSCHMANN 932458100 CM 06 EA 14S-6 S 932458100 CM 06 EA 14S-6 S数据手册

932458100 CM 06 EA 14S-6 S封装设计

查看详情并下载
Symbol
Footprint
3D Model
