932047106 STAKEI 200

产品分类:
厂牌: HIRSCHMANN
产品描述: 赫斯曼 工业连接器插座, ST系列, 16A, 250 V 交流/直流
供应商型号: STAKEI200
供应商: TME
标准整包数: 1

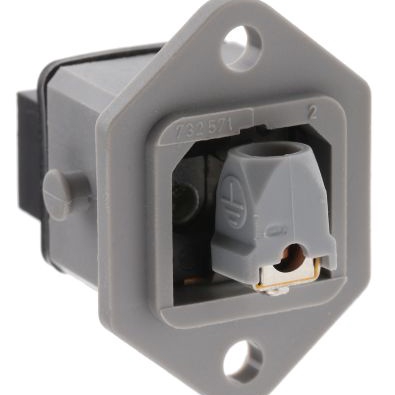

HIRSCHMANN  932047106 STAKEI 200

932047106 STAKEI 200概述

    STAKEI 200 Grau/Grey 技术手册解析

    1. 产品简介


    STAKEI 200 系列是一款工业级矩形电源连接器,主要用于设备间的电力传输。其面板安装式设计便于集成到各种工业控制系统和机器设备中。该系列具有抗干扰能力强、防护等级高和适用温度范围广等特点,适用于恶劣工业环境下的可靠电力连接。

    2. 技术参数


    | 参数 | 值 |

    | 类型 | 面板安装插座 |
    | 订单编号 | 932 047-106 |
    | 接触类型 | 阴极 |
    | 接触数 | 2 + PE |
    | 最大导线尺寸 | 1.5 mm² |
    | 外壳颜色 | 灰色 |
    | 接触载体颜色 | 黑色 |
    | 插针直径 | 2 mm |
    | 额定电压(AC/DC) | 250 V |
    | 额定电流(DC/AC) | 10 A / 16 A |
    | 接触电阻 | ≤ 5 mΩ |
    | 终端类型 | 螺钉 |
    | 安装方式 | 螺钉固定 |
    | 接触材料 | Cu Zn |
    | 接触表面材料 | Sn |
    | 接触载体材料 | PA |
    | 外壳材料 | PA |
    | 保护等级(IEC 60529) | IP 54 |
    | 污染程度 | 3 |
    | 温度范围 | -30°C 至 +90°C |
    | 防火等级(Housing) | UL 94 HB |
    | 防火等级(接触载体) | UL 94 V-0 |

    3. 产品特点和优势


    STAKEI 200 系列具有以下特点和优势:
    - 抗干扰能力强:该连接器采用高防护等级设计,能够有效抵御外部电磁干扰。
    - 耐用性强:外壳和接触载体材料均具备较高的防火等级,保证在恶劣环境下的长期稳定运行。
    - 广泛的适用温度范围:-30°C 至 +90°C 的宽温工作范围使得该连接器可以在多种严苛条件下使用。
    - 可靠的电气连接:低接触电阻确保电力传输过程中的高效性,同时具备良好的散热性能。

    4. 应用案例和使用建议


    STAKEI 200 系列广泛应用于工业自动化设备、工厂控制系统、能源传输等领域。为了确保最佳使用效果,建议:
    - 环境选择:在潮湿、多尘或者存在腐蚀性气体的环境中使用时,需注意安装位置的选择和维护。
    - 连接线径:根据连接器的最大导线尺寸(1.5 mm²),选择合适的电缆,以避免接触不良或损坏连接器。

    5. 兼容性和支持


    STAKEI 200 系列可与其他 Belden 的同类产品和相关设备配合使用,提供完整的一体化解决方案。Belden 提供了详细的用户文档和在线技术支持,确保用户在安装和使用过程中得到充分的支持。

    6. 常见问题与解决方案


    - 问题: 连接器无法正常通电。
    - 解决方案: 检查连接器插针是否正确插入,并确认导线连接牢固。
    - 问题: 接触电阻过高。
    - 解决方案: 检查接触表面是否清洁且无损伤,必要时进行更换。

    7. 总结和推荐


    综上所述,STAKEI 200 系列是一款高度可靠且应用广泛的工业电源连接器。其卓越的防护性能、广泛的温度适应性和高可靠性使其成为工业环境中不可或缺的一部分。强烈推荐该系列产品用于需要高性能电力连接的应用场景。

932047106 STAKEI 200参数

参数
针脚数 -
排数 -
颜色 灰色
电缆端接 -
线规 -
触头镀层厚度 -
类型 -
间距 -
触头镀层
安装方式 面板安装

932047106 STAKEI 200厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

932047106 STAKEI 200数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN HIRSCHMANN 932047106 STAKEI 200 932047106 STAKEI 200数据手册

932047106 STAKEI 200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.0035 ¥ 48.9762
20+ $ 5.148 ¥ 43.5006
100+ $ 4.512 ¥ 36.5378
库存: 521
起订量: 9 增量: 0
交货地:
最小起订量为:5
合计: ¥ 244.88
