932843100 CM 02 E 14S-5 P

产品分类: 圆形连接器
厂牌: HIRSCHMANN
产品描述: Hirschmann 5芯 航空连接器 CM系列, 面板安装, 10A, 50 V 交流/直流, 外壳尺寸14
供应商型号: 2377582
供应商: 欧时
标准整包数: 1

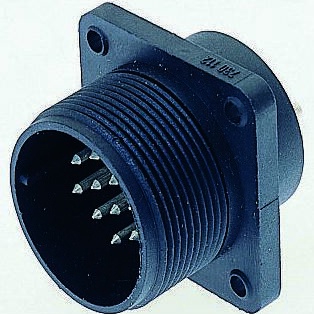

HIRSCHMANN 圆形连接器 932843100 CM 02 E 14S-5 P

932843100 CM 02 E 14S-5 P概述


    产品简介


    CM 02 E 14S-5 P 是一款工业用圆形连接器,属于 Belden 公司的产品线之一。它符合 MIL-C-5015 或 VG 95342 标准,具备表面安装方式且配有法兰和焊桶。这种连接器主要用于需要高可靠性连接的工业自动化系统、军事通信设备及航空电子设备中。由于其卓越的防护能力和广泛的温度适应范围,它在恶劣环境下也表现出色。

    技术参数


    | 参数 | 值 |

    | 产品编号 | 932 843-100 |
    | 接触点数 | 5个 |
    | 导体最大尺寸 | 1 mm² |
    | 额定电压(AC/DC) | 50 V |
    | 额定电流 | 10 A |
    | 接触电阻 | ≤ 5 mΩ |
    | 终端类型 | 焊接 |
    | 壳体尺寸 | 14S |
    | 安装螺丝 | 可用 |
    | 材料 | 联系面材料为Ag(银)
    接触承载材料为PA 66-GF 25
    外壳材料为PA 66-GF 25 |
    | 防护等级(IEC 60529) | IP 67 |
    | 污染等级 | 3 |
    | 温度范围 | -40 °C 至 +90 °C |
    | 最大安装面温度 | 100 °C |
    | 易燃性等级 | UL标准94 V-1 |

    产品特点和优势


    CM 02 E 14S-5 P 连接器具有以下特点和优势:
    1. 高性能连接:拥有低接触电阻和高电流承载能力,确保信号传输稳定可靠。
    2. 优异的环境适应性:通过IP67防护等级,能够在严苛的环境中使用,如工业现场、户外或军用设备。
    3. 广泛适用性:满足MIL-C-5015或VG 95342标准,适用于多种工业和军事领域的应用需求。
    4. 安全可靠:采用UL标准94 V-1易燃性等级材料,确保产品在极端条件下的安全性。
    5. 易于安装和维护:提供多个配件选项,方便用户根据具体需求选择合适的产品配置。

    应用案例和使用建议


    应用场景:CM 02 E 14S-5 P 连接器可用于工业自动化系统、机器人控制单元、航空航天设备及地面军事通信设施中。特别是在需要长期运行且环境条件恶劣的应用场合,如工业生产线上的传感器连接、飞机机载系统的通讯接口等。
    使用建议:
    - 在高温环境中使用时,注意不要超过规定的温度范围(-40°C 至 +90°C),并尽量减少频繁插拔操作。
    - 保持连接器干燥清洁,避免污染导致接触不良。
    - 对于需要长期使用的系统,定期检查连接器的状态并更换损坏部件,以维持良好的电气性能。

    兼容性和支持


    CM 02 E 14S-5 P 与 CM 06 EA 14S-5 S 的某些型号兼容,可以通过相关订单号订购相应的配件。例如,平垫圈 CM 02 D 14S(订货号733 321-002)、帽 CM 02 SD 14S(订货号831 620-100)和保护盖SHK 1(订货号733 849-001)。Belden公司提供全面的技术支持和服务,确保客户能够获得最佳的使用体验和维护保障。

    常见问题与解决方案


    1. 问题:如何正确焊接CM 02 E 14S-5 P?
    - 解决方案:按照手册中详细的焊接步骤进行操作,确保焊接温度和时间适中,以避免过热损坏。

    2. 问题:连接器出现接触不良怎么办?
    - 解决方案:首先检查接触面是否清洁无污染,必要时可使用专用工具清理;其次确认所有螺钉均已紧固到位。

    3. 问题:连接器在低温环境下无法正常工作怎么办?
    - 解决方案:确保使用温度范围内的导线和接头,避免在超低温下使用;可以考虑额外配备加热装置来提升局部环境温度。

    总结和推荐


    总体来看,CM 02 E 14S-5 P 连接器凭借其出色的性能、优异的环境适应能力和丰富的兼容性,在工业自动化、军事通信等多个领域展现出了强大的竞争力。对于那些寻求高品质、高可靠性的连接解决方案的应用场合,我们强烈推荐选用这款产品。不过,在使用过程中仍需注意正确的安装和维护方法,以充分发挥其性能优势。

932843100 CM 02 E 14S-5 P参数

参数
额定电流 10A
外壳材料 PA66+25GF
针脚数 -
触头镀层 - 配接 -
类型 MIL-DTL-5015
颜色 黑色
端接 -
安装方式 面板安装
应用等级 工业级

932843100 CM 02 E 14S-5 P厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

932843100 CM 02 E 14S-5 P数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 圆形连接器 HIRSCHMANN 932843100 CM 02 E 14S-5 P 932843100 CM 02 E 14S-5 P数据手册

932843100 CM 02 E 14S-5 P封装设计

查看详情并下载
Symbol
Footprint
3D Model
