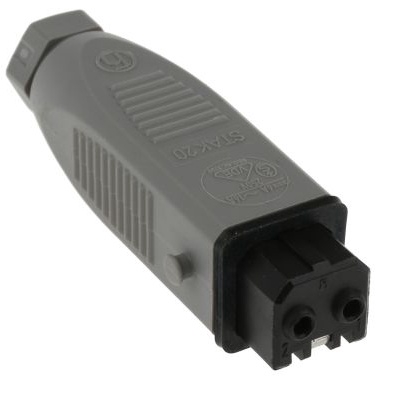

931264106 STAK 20

产品分类: 矩形连接器 - 其他
厂牌: HIRSCHMANN
产品描述: 赫斯曼 重载连接器插座, ST系列, 2P + E, 16A, 250 V
供应商型号: STAK20
供应商: TME
标准整包数: 1
HIRSCHMANN 矩形连接器 - 其他 931264106 STAK 20

931264106 STAK 20概述


    产品简介


    STAK 20 grau/grey 是一款由 Belden Deutschland GmbH 生产的工业级连接解决方案,属于矩形连接器系列中的电源连接器(ST 系列)。该产品特别适用于电缆连接场景,通过提供可靠的机械和电气连接,确保在各种恶劣环境下都能正常运行。其主要功能包括实现电缆的可靠连接和抗拉强度,适用于自动化设备、机器和控制系统等领域。

    技术参数


    - 型号: STAK 20 grau/grey
    - 订货号: 931 264-106
    - 接触类型: 公座 (female)
    - 接触数量: 2 + PE (保护接地)
    - 电缆夹紧范围: PG 7
    - 电缆直径范围: 4 mm 至 6.5 mm
    - 导线截面积最大值: 1.5 mm²
    - 额定电压: AC/DC 250 V
    - 额定电流: DC 10 A / AC 16 A
    - 接触电阻: ≤ 5 mΩ
    - 端接方式: 螺丝端接
    - 材料:
    - 接触材料:Cu Zn
    - 接触表面材料:Sn
    - 接触载体材料:PA
    - 外壳材料:PA
    - 防护等级(IEC 60529): IP 54
    - 污染程度: 3
    - 温度范围: -30 °C 至 +90 °C
    - 阻燃等级:
    - 外壳:UL 94 HB
    - 接触载体:UL 94 V-0
    - 认证: UL, VDE, SEV

    产品特点和优势


    STAK 20 grau/grey 具有多项独特的优势。首先,它采用了IP 54级别的防护等级,能够有效地防止灰尘和水进入,确保设备在恶劣环境中稳定运行。其次,该产品具有优异的电气性能,接触电阻低,可承受较大的电流,适用于高负载的应用场景。此外,材料选择优良,如采用PA材质的外壳和接触载体,既保证了产品的耐用性,又提供了良好的绝缘性能。

    应用案例和使用建议


    STAK 20 grau/grey 在多种工业环境中都有广泛的应用,例如自动化生产线、机器人手臂控制、电力分配系统等。在实际使用过程中,建议客户根据具体的应用需求选择合适的电缆直径和导线截面积。此外,为了提高连接可靠性,可以考虑同时订购安全支架 STASI 2(订货号 732 044-000),以增强电缆的固定和抗拉强度。

    兼容性和支持


    STAK 20 grau/grey 具有良好的兼容性,可与其他符合相关标准的工业连接器配套使用。Belden Deutschland GmbH 提供全方位的技术支持和售后服务,包括安装指导、维护咨询和故障排除等。如有需要,用户可以通过电话或电子邮件联系厂商获取更多信息和支持。

    常见问题与解决方案


    1. 问题: 接触不良或接触电阻过大。
    - 解决方案: 检查电缆和接触点是否有污垢或氧化物,并进行清洁。重新安装接触器,确保连接稳固且无松动。

    2. 问题: 无法正确安装电缆夹。
    - 解决方案: 检查电缆直径是否在允许范围内,调整电缆夹的设置,必要时更换合适的电缆夹。
    3. 问题: 防护等级下降。
    - 解决方案: 检查所有连接部分是否完好,必要时重新密封并检查是否有损坏的部件需要更换。

    总结和推荐


    总体而言,STAK 20 grau/grey 是一款高质量的工业级电源连接器,具有出色的电气性能和防护能力。它的广泛应用和良好的市场表现使其成为工业自动化领域的理想选择。对于那些需要高性能、高可靠性的电源连接解决方案的用户,强烈推荐使用 STAK 20 grau/grey。

931264106 STAK 20参数

参数
安装方式 导线安装

931264106 STAK 20厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

931264106 STAK 20数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 矩形连接器 - 其他 HIRSCHMANN 931264106 STAK 20 931264106 STAK 20数据手册

931264106 STAK 20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.2875 ¥ 67.2282
20+ $ 7.08 ¥ 57.3333
100+ $ 6.192 ¥ 50.1423
库存: 501
起订量: 7 增量: 0
交货地:
最小起订量为:5
合计: ¥ 336.14
