933163100 ELST 5012 PG7

产品分类: 圆形连接器
厂牌: HIRSCHMANN

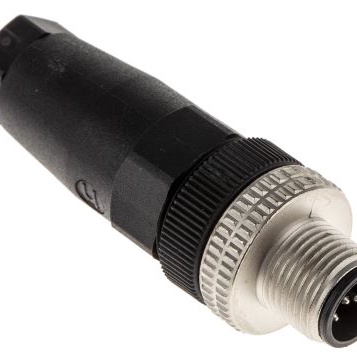

产品描述: Hirschmann M12圆形连接器插头, E系列, 5芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: 2906584
供应商: 海外现货
标准整包数: 1
HIRSCHMANN 圆形连接器 933163100 ELST 5012 PG7

933163100 ELST 5012 PG7概述


    产品简介


    ELST 5012 PG7 是 Belden 公司推出的一款工业连接解决方案,属于 M12 系列圆形连接器,特别适用于需要高可靠性和防护等级的应用场景。该产品通过螺纹锁紧方式实现稳固连接,主要用于自动化控制、工业网络通信以及现场总线系统等领域。其直插式电缆插头设计支持自行组装,具备出色的防水防尘性能和机械强度,非常适合苛刻的工作环境。

    技术参数


    | 参数类别 | 具体描述 |

    | 类型 | M12 E系列圆形连接器 |
    | 接触类型 | 男性接触端 |
    | 接触数量 | 5个 |
    | 额定电压 | AC/DC 50V |
    | 额定电流 | 4A |
    | 接线方式 | 螺钉式连接 |
    | 适配电缆直径 | 4mm 至 6mm(最大截面积:0.75 mm²) |
    | 外壳材料 | PA(聚酰胺) |
    | 耦合螺母材料 | Zn Al/Ni(锌铝合金镀镍) |
    | 密封圈材料 | NBR(丁腈橡胶) |
    | 防护等级(IP等级) | IP67 |
    | 工作温度范围 | -25°C 至 +90°C |
    | 材料阻燃等级 | UL94 V-2 |

    产品特点和优势


    ELST 5012 PG7 连接器具有以下显著特点和优势:
    1. 螺纹锁紧结构:提供更高的连接稳定性,适合频繁插拔的场合。
    2. 高防护等级:符合 IP67 标准,能有效防止灰尘和液体侵入。
    3. 广泛适用性:可兼容多种电缆尺寸,满足多样化的工业需求。
    4. 快速组装:直插式设计便于自行安装,提高效率并降低维护成本。
    5. 耐腐蚀设计:选用金属材料和橡胶密封圈,确保长期使用寿命。
    6. 优异性能:满足工业标准 IEC 61076-2-101 和 IEC 60947-5-2 的要求。

    应用案例和使用建议


    应用案例
    ELST 5012 PG7 连接器广泛应用于自动化生产线、机器人控制系统、工业以太网以及轨道交通等领域。例如,在工业自动化中,它常用于传感器、执行器与控制器之间的信号传输;在工业以太网中,则用于连接现场设备与网络交换机。
    使用建议
    1. 在使用前确认电缆直径是否在指定范围内(4mm 至 6mm),避免因不匹配导致连接失败。
    2. 安装时需按照说明书正确操作,确保螺纹锁紧到位以保证最佳防护效果。
    3. 避免将连接器暴露于极端温度条件或强化学环境中,以免影响性能。
    4. 定期检查密封圈状态,及时更换老化或损坏部件。

    兼容性和支持


    ELST 5012 PG7 支持与标准 M12 系列插座对接,适用于大多数工业自动化设备。Belden 提供了详尽的技术文档和支持服务,客户可通过官方渠道获取产品咨询、售后服务和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查螺纹是否拧紧,必要时润滑耦合螺母 |
    | 密封失效 | 更换新的 O-Ring 密封圈 |
    | 信号传输不稳定 | 确保连接器清洁无损,重新压接电缆 |

    总结和推荐


    ELST 5012 PG7 连接器凭借其卓越的设计理念、稳定的性能表现和广泛的适用性,成为工业自动化领域的理想选择。它不仅能够承受恶劣的工作环境,还能提供可靠的连接解决方案。对于需要高防护等级和稳定连接的场景,我们强烈推荐使用这款产品。总之,ELST 5012 PG7 是一款值得信赖且性价比高的工业连接解决方案。

933163100 ELST 5012 PG7参数

参数
端接 -
额定电流 4A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 M12,公,插头
颜色 黑色
安装方式 导线安装

933163100 ELST 5012 PG7厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

933163100 ELST 5012 PG7数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 圆形连接器 HIRSCHMANN 933163100 ELST 5012 PG7 933163100 ELST 5012 PG7数据手册

933163100 ELST 5012 PG7封装设计

查看详情并下载
Symbol
Footprint
3D Model
