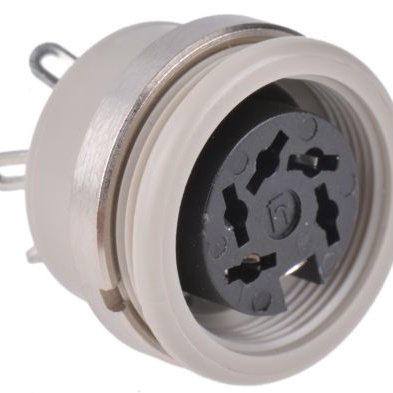

930952517 MAB 5100

产品分类: 圆形连接器
厂牌: HIRSCHMANN
产品描述: 赫斯曼 DIN插座 MAB系列, 母座5路, 面板安装
供应商型号: 776101
供应商: 海外现货
标准整包数: 1
HIRSCHMANN 圆形连接器 930952517 MAB 5100

930952517 MAB 5100概述

    # MAB 5100 Grau/Grey 技术手册解析

    产品简介


    MAB 5100 Grau/Grey 是一款工业连接解决方案中的圆形连接器,属于音频/视频连接器系列,符合 DIN EN 60 130-09 标准。此型号面板安装式插座带有锁定螺钉,具有焊接接头且不带屏蔽层。MAB 5100 Grau/Grey 主要应用于需要高可靠性和稳定性的工业环境中,如工厂自动化系统、机械设备和通信设备。

    技术参数


    - 类型:面板安装式插座
    - 订购编号:930 952-517
    - 接触类型:公头(female)
    - 颜色:灰色
    - 接触点数量:5个
    - 导线截面积:≤ 0.34 mm²
    - 额定电流:4 A
    - 额定电压:AC/DC 34 V
    - 端接方式:焊接
    - 接触材料:黄铜
    - 接触表面材料:镀锡
    - 载体材料:PA 66/UL 标准 94V-2
    - 外壳材料:PE
    - 防护等级(IEC 60529):IP 30
    - 温度范围:-20 °C 到 +60 °C

    产品特点和优势


    1. 高可靠性:通过 IP 30 防护等级,可以有效防止灰尘进入,提高使用寿命。
    2. 多功能性:适用于各种工业设备和自动化系统。
    3. 易于安装:采用锁定螺钉设计,便于固定在面板上。
    4. 高效散热:选用合适的材料确保长时间运行时的热稳定性。
    5. 高电流承载能力:能够承受高达 4 A 的电流,满足大多数工业应用需求。

    应用案例和使用建议


    应用案例
    MAB 5100 Grau/Grey 广泛应用于工厂自动化、机械设备和通信设备中,例如机床控制系统、工业机器人和网络通信设备。这些设备通常需要稳定可靠的连接以确保系统的正常运行。
    使用建议
    - 在安装过程中,确保所有连接器和导线的正确焊接,以保证电气连接的稳定性和可靠性。
    - 定期检查连接器的防护等级,确保防护罩没有损坏。
    - 在高湿度和灰尘较大的环境中使用时,应定期清洁并检查连接器。

    兼容性和支持


    MAB 5100 Grau/Grey 与其他标准的 DIN EN 60 130-09 系列连接器相兼容。Belden 公司提供全面的技术支持,包括产品咨询、技术支持和维修服务。客户可以通过电话或电子邮件联系公司,获取详细的使用说明和技术指导。

    常见问题与解决方案


    1. 问:连接器无法正常插入?
    - 解决方法:检查连接器的插针是否有弯曲或变形,如有需要进行校正。
    2. 问:焊接后出现虚焊现象?
    - 解决方法:重新焊接,确保焊接质量。焊接前应先对焊接区域进行清洁处理。
    3. 问:使用一段时间后,连接器接触不良?
    - 解决方法:清洁连接器的接触面,必要时更换连接器。

    总结和推荐


    MAB 5100 Grau/Grey 是一款高性能、多功能的工业连接器,适用于多种工业应用场景。其高可靠性、多功能性和易用性使其在市场上具有很强的竞争优势。推荐在需要高稳定性和可靠性的工业设备中使用此产品。
    综上所述,MAB 5100 Grau/Grey 是一款非常优秀的工业连接解决方案,值得推荐。

930952517 MAB 5100参数

参数
额定电流 4A
外壳材料 PE
针脚数 -
触头镀层 - 配接 -
类型 DIN EN 60 130-09
颜色 -
端接 -
安装方式 面板安装

930952517 MAB 5100厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

930952517 MAB 5100数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 圆形连接器 HIRSCHMANN 930952517 MAB 5100 930952517 MAB 5100数据手册

930952517 MAB 5100封装设计

查看详情并下载
Symbol
Footprint
3D Model
