首页  >  产品百科  >  DF50A-2S-1C

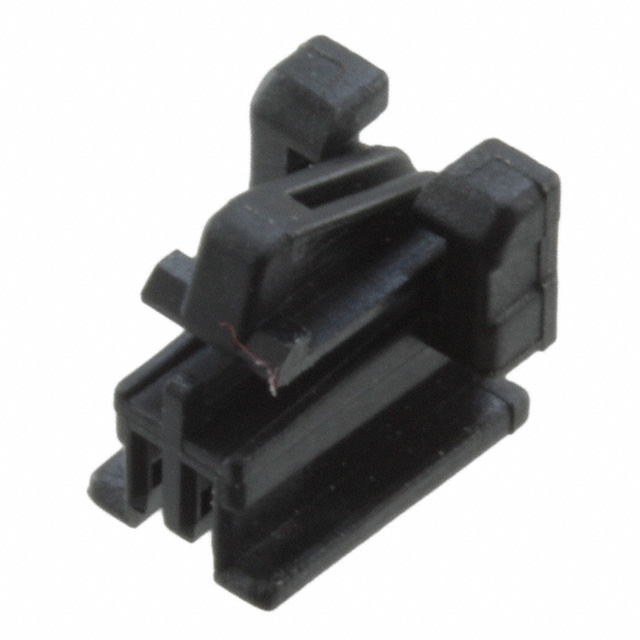

DF50A-2S-1C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 2路, 1mm节距, 1行
供应商型号: DF50A-2S-1C
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 外壳 DF50A-2S-1C

DF50A-2S-1C概述

    DF50 Series 1mm Pitch, Board to Cable Lock Connector

    1. 产品简介


    DF50系列是一款1毫米间距板对线锁扣连接器,主要用于需要高可靠性、高稳定性的电路板与电缆之间的连接。该连接器广泛应用于通信设备、工业控制、汽车电子等领域,提供了一种高效且可靠的连接解决方案。

    2. 技术参数


    DF50系列的主要技术规格如下:
    - 电流额定值:1A
    - 工作温度范围:-35°C至+85°C
    - 湿度范围:20%至80%
    - 电压额定值:AC/DC 100V
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    此外,还有多项重要的测试结果:
    - 绝缘电阻:不小于500MΩ(施加100V直流电)
    - 耐压:无闪络或击穿(施加AC300V,持续1分钟)
    - 接触电阻:不大于30mΩ(施加1mA电流,电压不超过20mV)
    - 振动耐受性:无电出故障1μs以上,每个方向10个周期,频率10-55Hz,半幅0.75mm
    - 冲击耐受性:无电出故障1μs以上,加速度490m/s²,持续11ms,半正弦波,各方向3次

    3. 产品特点和优势


    DF50系列连接器具有以下几个独特的功能和优势:
    - 清晰的触觉反馈:在锁扣和接触的同时产生清晰的触觉反馈。
    - 结构坚固:厚实的外壳壁提高了抗折裂能力,插入深度保护免受扭转影响。
    - 可靠的弹簧结构:表面接触式弹簧设计,强度高。
    - 确保吸附面积:尽管尺寸较小,但确保了足够的吸附面积,便于自动装配而无需留间隙。
    - 绝缘外径为0.9mm,适用于AWG#28:兼容0.9mm外径的UL1061·AWG#28电缆。

    4. 应用案例和使用建议


    DF50系列连接器在多种应用中表现出色,如通信设备中的板载连接和信号传输。对于实际使用,建议按照手册中的推荐温度曲线进行焊接,并在组装过程中避免倾斜插入,以确保可靠性。在进行手焊时,需注意焊接时间不宜过长,以免损坏连接器。

    5. 兼容性和支持


    DF50系列连接器与多种电缆兼容,可应用于各种不同的电路板设计。厂商提供了详细的技术支持和维护服务,确保客户能够顺利安装和使用这些连接器。

    6. 常见问题与解决方案


    常见的问题及其解决办法包括:
    - 插入角度不当:确保正确对准插入,避免倾斜。
    - 手焊时间过长:控制焊接时间为3到4秒,防止焊点过度融化。
    - 不适用的清洗剂:使用IPA清洗,不推荐其他清洁剂,以防影响性能。

    7. 总结和推荐


    DF50系列连接器以其高可靠性和广泛的兼容性,在多个应用领域展现了卓越的表现。无论是用于通信设备还是工业控制系统,它都能提供稳定的连接性能。因此,强烈推荐使用该系列产品,特别是在需要高可靠性和高性能的应用环境中。

DF50A-2S-1C参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Socket
颜色 黑色
长*宽*高 3.95mm(长度)*6.85mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

DF50A-2S-1C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF50A-2S-1C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF50A-2S-1C DF50A-2S-1C数据手册

DF50A-2S-1C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.324
1000+ ¥ 0.3139
库存: 8700
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 32.4
