ZE05-5P-2H

产品分类: 卡边缘连接器 - 其他
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: ZE05-5P-2H
供应商: 国内现货
标准整包数: 300

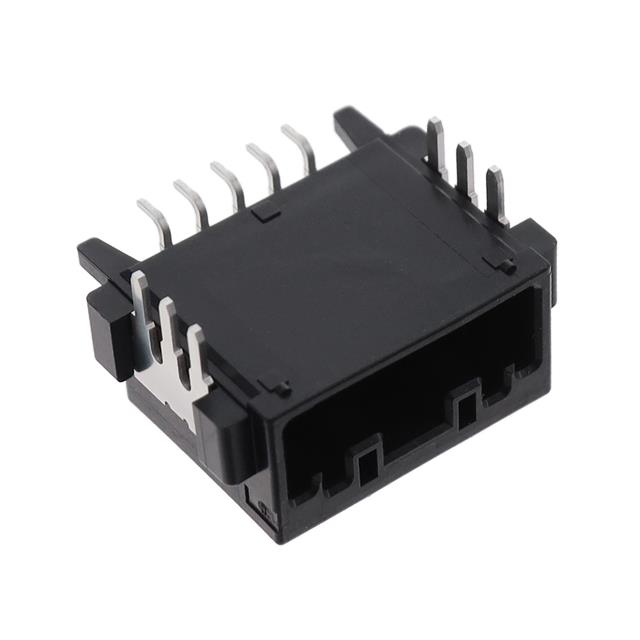

HIROSE ELECTRIC 卡边缘连接器 - 其他 ZE05-5P-2H

ZE05-5P-2H概述

    # 电子元器件产品技术手册解析

    1. 产品简介


    本文档涉及的电子元器件是一种高性能连接器,适用于工业自动化、汽车电子和通信设备等领域。该连接器通过提供稳定可靠的电连接,确保了设备在各种复杂环境下工作的安全性和可靠性。
    主要功能:
    - 稳定的电连接:在高压直流(60V AC/DC)下能够正常工作,电流容量可达2A。
    - 高抗干扰能力:具有良好的接触电阻,可避免信号传输过程中的干扰和损失。
    - 耐用性强:机械操作寿命长达30次插拔,能够在振动和冲击条件下保持电气连续性。
    - 广泛的工作温度范围:可在-40°C至+125°C之间工作,存储温度范围为-10°C至+60°C。
    应用领域:
    - 工业自动化控制系统
    - 汽车电子设备
    - 通信设备
    - 军事和航空航天设备

    2. 技术参数


    以下是根据手册提取的主要技术规格和性能参数:
    - 额定电压:60V AC/DC
    - 额定电流:2A(非去湿)
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-10°C 至 +60°C
    - 相对湿度:85% 最大
    - 接触电阻:10 mΩ 最大(1A DC,10 mΩ 最大(10 mV AC,0.1 mA DC 或 1000 Hz))
    - 绝缘电阻:100 MΩ 最小(500 V DC)
    - 电压测试:1000 V AC,持续时间1分钟
    - 机械操作:30次插入和拔出,接触电阻最大为20 mΩ
    - 振动测试:频率20至200Hz(加速度88m/s²),持续时间3分钟,方向3次
    - 冲击测试:981 m/s²,脉冲持续时间6ms,方向6次
    - 锁紧强度:最小100N
    - 温湿度测试:温度60°C,湿度90-95%,持续96小时
    - 快速温度变化测试:温度-40°C到125°C,每个阶段持续时间为30分钟和5分钟,共计1000个周期
    - 干热测试:温度140°C,持续120小时
    - 冷测试:温度-40°C,持续120小时
    - 二氧化硫气体耐受性:25 ppm,持续96小时
    - 焊接耐热性:回流焊温度超过260°C,持续10秒,预热最高温度180°C,持续120秒
    - 焊锡性:新的均匀焊锡涂层至少覆盖95%的浸入表面

    3. 产品特点和优势


    该连接器具备如下显著特点和优势:
    - 稳定性高:能够在宽广的温度和湿度范围内稳定工作,保证在恶劣环境中依然可靠。
    - 耐用性强:多次插拔后仍能保持稳定的电气连接,满足高频使用的需要。
    - 适应性强:通过多种环境条件下的严格测试,适合多种复杂的应用场合。
    - 安全性高:具备较高的绝缘性能,减少了电气故障的风险。
    - 易安装:设计合理,易于安装和维护。

    4. 应用案例和使用建议


    该连接器广泛应用于汽车电子设备、通信设备和工业自动化控制系统等。例如,在工业自动化控制中,它被用于连接传感器和控制器,以实现数据传输和信号传递。
    使用建议:
    - 在高温和高湿环境下,需要特别注意绝缘性能和焊接质量。
    - 安装时确保连接器与接线端子匹配,避免因尺寸不匹配导致的电气问题。
    - 定期检查连接器的状态,尤其是机械强度和接触电阻,及时更换损坏部件。

    5. 兼容性和支持


    该连接器兼容市面上常见的PCB板设计标准,可与其他符合相同标准的电子元器件无缝对接。厂家提供详细的技术支持和维护服务,包括但不限于:
    - 用户手册和技术文档
    - 客户支持热线
    - 定制化技术支持

    6. 常见问题与解决方案


    问题1:接触电阻过高
    解决办法:检查连接器的清洁度,确保无灰尘、氧化物或其他杂质。必要时进行重新焊接处理。
    问题2:插拔过程中接触不良
    解决办法:检查插针和插座是否有损伤或变形,如有则需更换新的连接器。
    问题3:在高温环境下性能下降
    解决办法:检查连接器的温度适应性是否符合要求,必要时更换更高温适应性的型号。

    7. 总结和推荐


    综合评估:
    该电子元器件连接器以其卓越的电气性能、坚固的机械结构和广泛的适用性,在多个行业领域得到了广泛应用。它不仅满足了基本的功能需求,还通过严格的测试和认证,确保了长期的可靠性和稳定性。
    推荐结论:
    综上所述,这款连接器无论是从性能、耐用性还是兼容性方面来看,都表现出色。强烈推荐在需要高可靠性的应用场景中使用此产品。

ZE05-5P-2H参数

参数
包装方式 卷带包装

ZE05-5P-2H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZE05-5P-2H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 卡边缘连接器 - 其他 HIROSE ELECTRIC ZE05-5P-2H ZE05-5P-2H数据手册

ZE05-5P-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 7.128
1200+ ¥ 6.05
库存: 1870
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 2138.4
