DF50A-16P-1V(51)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 1.0mm间距16p单排排针 线对板连接器, DF50系列, 直角, 表面
供应商型号: 8735335
供应商: 海外现货
标准整包数: 10

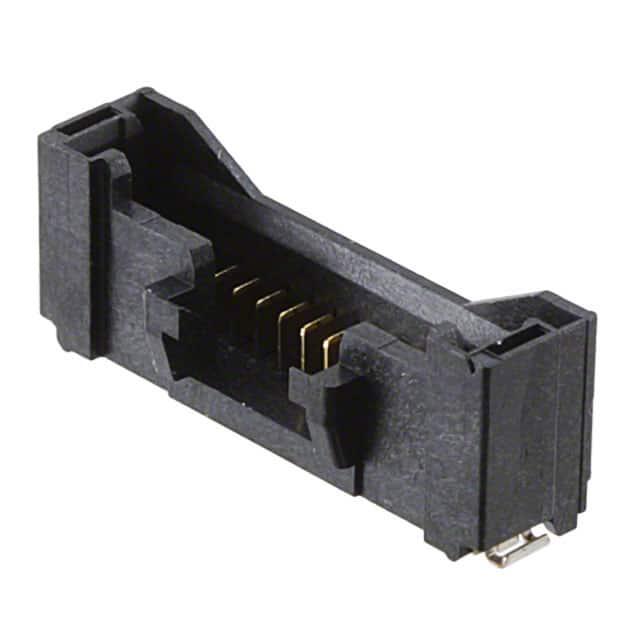

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF50A-16P-1V(51)

DF50A-16P-1V(51)概述

    DF50系列1mm间距板对线锁紧连接器技术手册

    1. 产品简介


    DF50系列是一款1mm间距的板对线锁紧连接器,具有清晰的触觉点击感和安全的连接功能,广泛应用于各种电子设备中,包括通信设备、工业控制、医疗设备和消费电子产品等领域。其设计旨在提供高度可靠和稳定的信号传输,同时具备优异的机械强度和抗破坏能力。

    2. 技术参数


    | 参数 | 规格 |

    | 电流等级 | 1A |
    | 工作温度范围 | -35°C 至 +85°C |
    | 操作湿度范围 | 20% 至 80% |
    | 额定电压 | AC/DC 100V |
    | 存储温度范围 | -10°C 至 +60°C |
    | 存储湿度范围 | 40% 至 70% |
    | 绝缘电阻 | ≥ 500MΩ |
    | 耐压值 | 无闪络或击穿AC 300V,持续1分钟 |
    | 接触电阻 | ≤ 30mΩ |
    | 振动耐受性 | 1μs以上的电断路,在每个方向10次,频率为10-55Hz,半幅度0.75mm |
    | 冲击耐受性 | 1μs以上的电断路,加速度490m/s²,持续11ms,半正弦波,3个方向各3次 |
    | 防潮性 | 接触电阻≤50mΩ,绝缘电阻≥100MΩ;温度40±2°C,湿度90%至95%,放置96小时 |
    | 温度循环 | 接触电阻≤50mΩ,绝缘电阻≥500MΩ;温度循环5次 |
    | 推拉寿命 | 接触电阻≤50mΩ,30次推拉操作 |
    | 焊接热耐性 | 树脂部分不溶解,不影响性能 |

    3. 产品特点和优势


    1. 清晰的触觉点击感和安全的连接:锁紧功能和接触匹配同时发生,确保清晰的触觉点击。
    2. 高机械强度:厚实的外壳墙提高了抗裂性,插入深度保护连接器不受扭转。
    3. 可靠的锁扣结构:通过表面压接接触,锁扣强度高。
    4. 充足的吸附面积:确保小尺寸下的吸附面积充足,支持自动组装且无需吸附间隙。
    5. 适用于多种导线:绝缘外径为0.9mm,可兼容AWG#28电缆。

    4. 应用案例和使用建议


    - 通信设备:用于路由器、交换机等内部连接,保证高速数据传输的稳定性。
    - 工业控制:在工业自动化系统中作为信号传输接口,具有高稳定性和可靠性。
    - 医疗设备:适用于医疗监控设备,要求高精度和高可靠性。
    使用建议:
    - 在焊接过程中避免应用助焊剂,以免影响连接器的性能。
    - 在插拔时要保持垂直,不要倾斜插入,以保证良好的连接性能。

    5. 兼容性和支持


    - 兼容性:DF50系列与UL1061标准的AWG#28导线兼容,支持1mm间距的板对线连接。
    - 支持和维护:联系制造商获取技术支持,如遇到问题可联系销售部门或技术支持团队。

    6. 常见问题与解决方案


    1. Q:如何清洁DF50系列连接器?
    - A:推荐使用IPA进行清洁,但请勿使用其他清洗剂,因为可能会影响其性能。
    2. Q:如何避免插拔时的操作失误?
    - A:请遵循正确的插拔操作方法,避免倾斜插入或在电路板未安装时进行推拉操作。

    7. 总结和推荐


    DF50系列连接器以其出色的机械强度、高可靠性、以及广泛的应用领域,使其成为各种电子设备的理想选择。无论是通信设备、工业控制还是医疗设备,DF50系列均表现出色。强烈推荐使用DF50系列连接器,其优越的性能和稳定性将显著提升您的设备整体表现。

DF50A-16P-1V(51)参数

参数
排数 1
触头镀层 - 配接
针脚数 16pin
颜色 黑色
额定电流 1A
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 1mm
类型 Header,Push-Pull
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

DF50A-16P-1V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF50A-16P-1V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF50A-16P-1V(51) DF50A-16P-1V(51)数据手册

DF50A-16P-1V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
