JR25WP-24P(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 24pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 2986010
供应商: 海外现货
标准整包数: 1

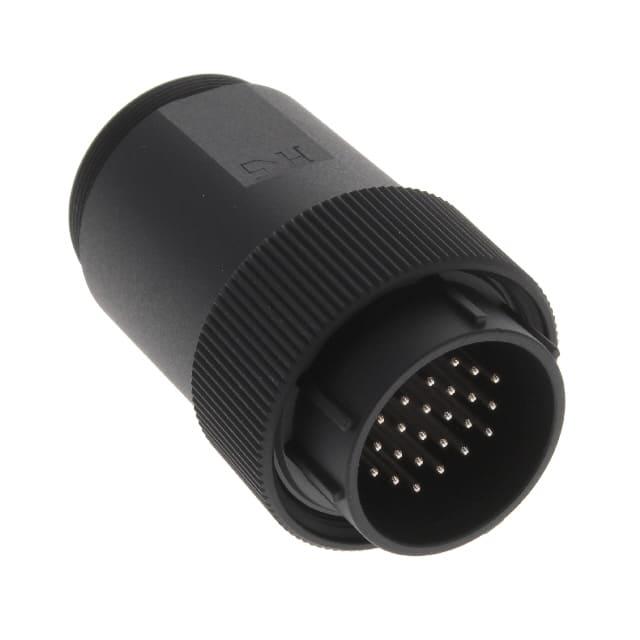

HIROSE ELECTRIC 圆形连接器 JR25WP-24P(31)

JR25WP-24P(31)概述

    防水圆形连接器 JR-W 系列技术手册

    产品简介


    JR-W 系列是 Hirose Electric Co., Ltd 推出的一款防水圆形连接器,旨在为各种苛刻环境提供可靠的电连接。此系列的连接器具有高防护等级(IP67 和 IP68),适用于汽车、工业自动化、通信设备等多个领域。

    技术参数


    - 电流等级:根据壳体尺寸不同,电流范围为 3 到 30A。
    - 电压等级:交流电压范围为 100V 至 300V,直流电压范围为 140V 至 420V。
    - 操作温度范围:-25°C 至 +85°C。
    - 储存温度范围:-10°C 至 +60°C。
    - 接触电阻:最大 5mΩ。
    - 绝缘电阻:最小 1,000MΩ。
    - 耐压能力:AC 1,000V 或 3,000V(视具体型号而定)。
    - 振动与冲击:经过振动和冲击测试,确保连接可靠。
    - 防水能力:在 1.8 米水深中浸泡 48 小时无水渗透。

    产品特点和优势


    1. 防水:JR-W 系列连接器具有 IP67 和 IP68 的防水等级,在完全浸没条件下仍能保持可靠连接。
    2. 抗腐蚀:外层采用镀铬处理,增强耐腐蚀性,适用于多种恶劣环境。
    3. 可靠性:通过多项严格的机械和电气测试,确保连接稳定性和耐用性。

    应用案例和使用建议


    - 汽车制造:在需要高可靠性连接的汽车电子系统中广泛应用。
    - 工业自动化:适用于需要在恶劣环境中进行连接的应用场合。
    - 通信设备:在户外基站或设备中用于保障稳定的电力传输。
    使用建议:
    - 在安装前,确保电缆直径符合要求。
    - 使用合适的工具进行接线和压接,避免损坏连接器内部结构。
    - 定期检查连接器的密封圈和紧固件,确保连接稳定可靠。

    兼容性和支持


    JR-W 系列连接器可以与相同规格的电缆和设备配合使用,提供了广泛的适用性和便利性。Hirose Electric Co., Ltd 提供技术支持和售后服务,确保用户能够获得全面的技术支持。

    常见问题与解决方案


    - Q: 连接器能否在高温环境下正常工作?
    - A: 可以,JR-W 系列连接器的工作温度范围为 -25°C 至 +85°C。

    - Q: 如何确保连接器的防水性能?
    - A: 在安装时,正确使用密封圈和紧固件,确保连接器的所有接口都完全封闭。

    总结和推荐


    JR-W 系列防水圆形连接器以其卓越的防水性能、抗腐蚀能力和高可靠性,成为各种严苛应用环境的理想选择。其广泛的应用范围和用户友好的设计使其成为市场上极具竞争力的产品。强烈推荐在汽车、工业自动化和通信设备等领域使用 JR-W 系列连接器。

JR25WP-24P(31)参数

参数
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 24pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR25WP-24P(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WP-24P(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WP-24P(31) JR25WP-24P(31)数据手册

JR25WP-24P(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
