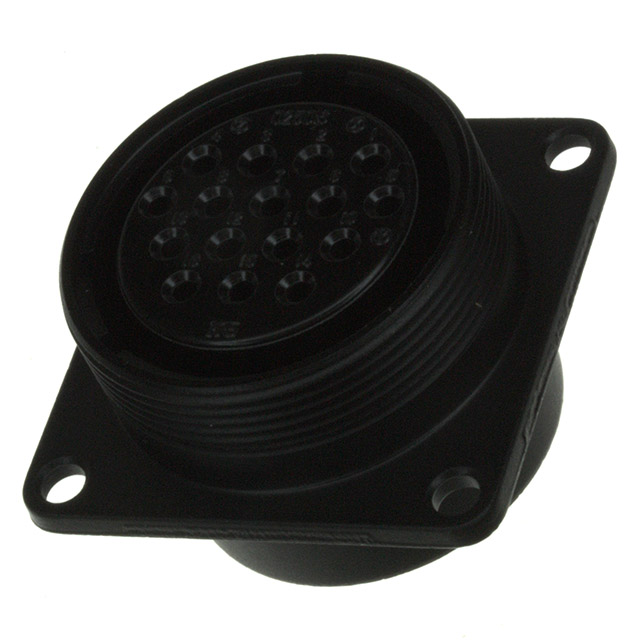

JR25WR-16S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 16pin Aluminum Alloy 10A 银 黑色 法兰安装,面板安装
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 圆形连接器 JR25WR-16S(71)

JR25WR-16S(71)概述

    高质量文章:防水圆形连接器JR-W系列技术手册

    产品简介


    JR-W系列是HIROSE公司推出的一种防水圆形连接器,专为在严苛环境中提供可靠连接而设计。该系列连接器适用于汽车、工业自动化、船舶、电力系统等多个领域,具备IP67和IP68的防水等级,在水下1米深放置30分钟或2米深放置14天后仍能保持良好的密封性能。其独特的功能使其成为众多应用场景中的理想选择。

    技术参数


    电流评级
    - 壳体尺寸:13, 16, 21, 25
    - 触点数:3, 5, 7, 10, 16, 24
    - 电流容量:
    - 壳体尺寸13: 3个触点10A, 5个触点5A
    - 壳体尺寸16: 7个触点10A, 10个触点5A
    - 壳体尺寸21: 10个触点10A, 16个触点5A
    - 壳体尺寸25: 4个触点30A, 16个触点10A, 24个触点5A
    电压评级
    - 壳体尺寸13: 3个触点100V AC, 140V DC, 5个触点同上
    - 壳体尺寸16: 7个触点100V AC, 140V DC, 10个触点同上
    - 壳体尺寸21: 10个触点100V AC, 140V DC, 16个触点同上
    - 壳体尺寸25: 4个触点300V AC, 420V DC, 16个触点100V AC, 140V DC, 24个触点同上
    工作温度范围
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    绝缘电阻
    - 最小绝缘电阻:1,000MΩ(JR25-4触点:最小10,000MΩ)
    接触电阻
    - 最大接触电阻:5mΩ(JR16-10触点:最大10mΩ)
    耐压能力
    - 耐受电压:交流1,000V持续1分钟(JR25-4触点:交流3,000V持续1分钟)
    振动和冲击测试
    - 振动测试:10至55Hz/周期,振幅0.75mm,3轴方向,每方向2小时
    - 冲击测试:加速度490m/s²,持续时间11ms,六个方向各三次
    防水测试
    - 防水等级:IP67/IP68,1.8米深水中48小时无渗透

    产品特点和优势


    1. 防水性能:IP67/IP68防水等级,适应恶劣环境下的使用需求。
    2. 抗腐蚀:外壳采用镀层处理,增强抗腐蚀性能。
    3. 高可靠性:广泛应用于需要高可靠性的领域,如汽车行业。
    4. 多样化型号:多种壳体尺寸和触点配置可供选择,以满足不同的应用场景需求。

    应用案例和使用建议


    应用案例:
    - 汽车行业:作为高压电池系统的连接器,保证车辆的安全运行。
    - 工业自动化:用于机器人控制柜内部的信号传输,确保数据的稳定传输。
    - 海洋工程:适用于海上石油钻井平台的电力和信号传输。
    使用建议:
    - 确保安装前电路断电,以避免意外短路。
    - 定期检查并清洁连接器,防止尘土积累导致接触不良。
    - 根据具体应用场景选择合适的触点数量和壳体尺寸。

    兼容性和支持


    - 兼容性:JR-W系列与同系列的其他产品具有良好的兼容性,可实现无缝对接。
    - 技术支持:如有特殊需求,可联系HIROSE公司代表获取更多技术支持。

    常见问题与解决方案


    问题1:接触电阻过大
    - 解决方案:检查触点是否损坏,若损坏则更换新触点;若未损坏,则重新焊接或进行适当的调整。
    问题2:防水性能下降
    - 解决方案:检查防水密封圈是否完好,如有损坏则更换新的密封圈;检查连接处是否有松动,若有则紧固连接部件。

    总结和推荐


    JR-W系列防水圆形连接器以其出色的防水性能、抗腐蚀能力和高可靠性成为诸多应用场合的理想选择。该系列产品不仅满足了不同行业的需求,还提供了全面的技术支持和售后服务,是值得信赖的产品。我们强烈推荐该产品给寻求高质量防水连接器的客户。

JR25WR-16S(71)参数

参数
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装
