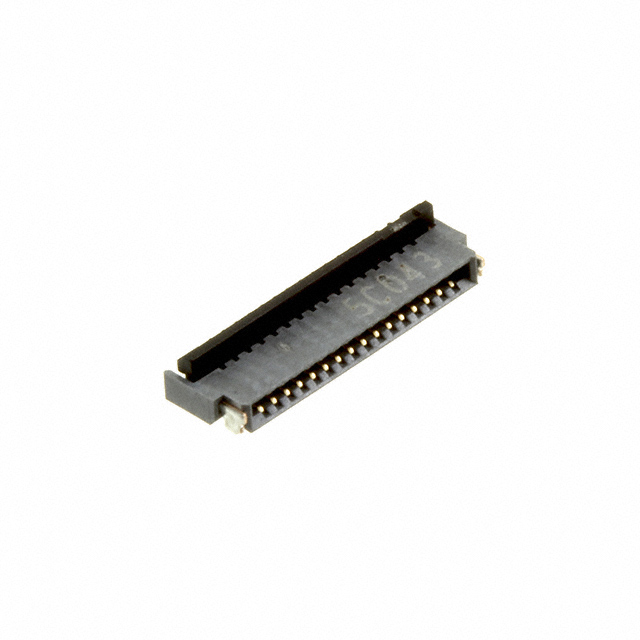

FH34SRJ-16S-0.5SH(99)

产品分类: FFC/FPC连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距16p FPC插座 FPC连接器, FH34SRJ系列, 单排, 表面, 焊接
供应商型号: 1362398
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 - 配件 FH34SRJ-16S-0.5SH(99)

FH34SRJ-16S-0.5SH(99)概述

    电子元器件产品技术手册

    1. 产品简介


    本手册详细介绍了一款高可靠性的电子连接器——FH34SRJ系列。这款连接器主要用于工业控制、通信设备及汽车电子等领域,具有良好的机械稳定性和电气特性,确保在恶劣环境下的稳定运行。该产品采用优质的材料和先进的制造工艺,适用于需要高可靠性的应用场景。

    2. 技术参数


    - 工作温度范围:-55°C 至 105°C
    - 存储温度范围:-10°C 至 50°C(包装条件下)
    - 额定电压:50 V AC/DC
    - 操作或存储湿度范围:相对湿度 90% 最大(未冷凝)
    - 电流:0.5 A
    - 适用电缆规格:t=0.3±0.03mm,镀金处理
    电气特性
    - 耐压测试:250 V AC,持续1分钟,无闪络或击穿现象
    - 绝缘电阻:100 V DC 下,最小值为500 MΩ
    - 接触电阻:交流/直流下最大值为100 mΩ,包括柔性印刷电路(FPC)、柔性扁平电缆(FFC)的整体电阻(L=8mm)
    机械特性
    - 振动频率:10 Hz 至 55 Hz,半幅度0.75 mm,沿三个轴方向进行10个周期,无电气断开时间<1μs,接触电阻≤100 mΩ,无损坏、裂纹和松动
    - 冲击测试:加速度981 m/s²,脉冲持续时间6ms,沿三个轴方向各三次
    - 机械操作:插入和拔出次数达20次,接触电阻≤100 mΩ,无损坏、裂纹和松动
    环境特性
    - 盐雾腐蚀测试:35±2 °C,5%盐水喷雾,持续96小时,接触电阻≤100 mΩ,无损坏、裂纹和松动,无影响操作的腐蚀现象
    - 温度循环测试:温度变化范围-55°C至+15°C到+35°C再到+105°C再到+15°C至+35°C,每次循环时间2到3分钟,总循环5次
    - 湿热测试:恒定湿热环境,40±2°C,相对湿度90%至95%,持续96小时

    3. 产品特点和优势


    FH34SRJ系列连接器具有以下几个显著特点:
    - 高可靠性:能够承受极端的工作条件,包括高低温、湿度、盐雾和机械冲击等。
    - 高稳定性:接触电阻低且稳定,即使在反复插拔的情况下也能保持良好的电气性能。
    - 广泛适用性:适用于多种环境,如工业控制、通信设备及汽车电子等领域。

    4. 应用案例和使用建议


    - 工业控制设备:由于其高稳定性和宽泛的工作温度范围,适合用于工业控制系统的信号传输。
    - 通信设备:适用于各种通信设备中的信号连接,尤其是在室外环境中,能有效抵御环境因素的影响。
    - 汽车电子:具备优秀的抗振动和抗冲击性能,适用于车载电子设备中的连接需求。
    使用建议:
    - 在安装过程中要避免垂直方向上的力施加于FPC上,否则可能导致连接器接触间隙减小,增加插入力。
    - 在插入FPC前,不要提前闭合连接器,以免影响连接器的操作。

    5. 兼容性和支持


    FH34SRJ系列连接器与其他电子元器件和设备具有良好的兼容性,可满足不同应用的需求。制造商提供了全面的技术支持和维护服务,以确保产品在使用过程中的稳定性和可靠性。

    6. 常见问题与解决方案


    - 问题1:如何避免垂直方向上的力对连接器造成损害?
    - 解决方案:在安装过程中固定好FPC,避免不必要的垂直力施加于连接器上。

    - 问题2:如何确保连接器在高温环境下正常工作?
    - 解决方案:确认连接器的工作温度范围符合要求,确保在规定的范围内使用,必要时采取适当的散热措施。

    7. 总结和推荐


    总体而言,FH34SRJ系列连接器是一款高性能、高可靠性的电子元器件,非常适合在苛刻环境下的工业、通信和汽车电子应用中使用。通过严格的测试和质量控制,该产品展现了卓越的电气特性和机械稳定性。因此,强烈推荐在需要高可靠性的应用场景中使用这款连接器。

FH34SRJ-16S-0.5SH(99)参数

参数
针脚数 16pin
类型 FFC &,FPC Connectors
配套使用/相关产品 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH34SRJ-16S-0.5SH(99)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH34SRJ-16S-0.5SH(99)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 - 配件 HIROSE ELECTRIC FH34SRJ-16S-0.5SH(99) FH34SRJ-16S-0.5SH(99)数据手册

FH34SRJ-16S-0.5SH(99)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.9229
125+ ¥ 16.2092
250+ ¥ 15.848
库存: 433
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.92
