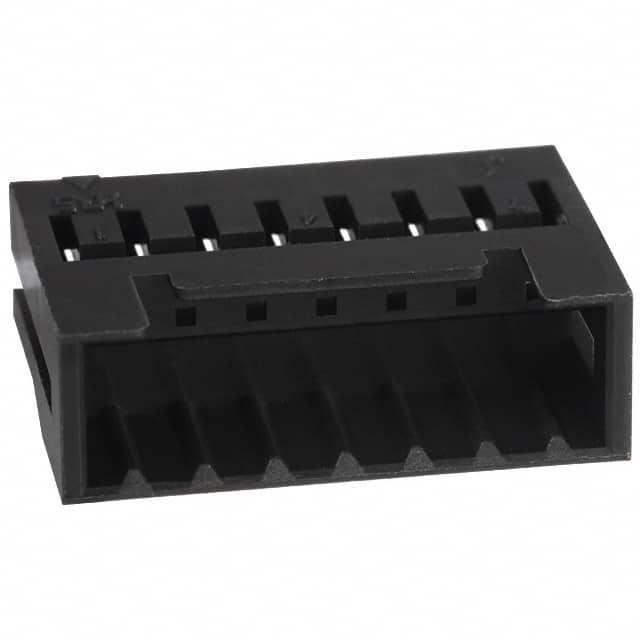

DF3-7EP-2C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Plug 1 7pin Male Pin 压接 黑色 导线安装,自由悬挂,通孔安装 16mm(长度)
供应商型号: CGC-DF3-7EP-2C
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF3-7EP-2C

DF3-7EP-2C概述

    DF3系列 2mm间距连接器产品手册

    产品简介


    DF3系列是一款专为离散线缆连接设计的2mm间距连接器,适用于商业设备如复印机和打印机等。此连接器通过了UL和CSA安全标准认证(文件编号:UL E52653,CSA LR95109),确保了其在各种环境下的可靠性和安全性。产品广泛应用于办公自动化、工业控制等领域。

    技术参数


    - 电流额定值:
    - 端子电流额定值:3A(注意1)
    - 针状端子:2A(AWG#26),1A(AWG#28)
    - IDC接触端子:2A(AWG#26),1A(AWG#28)
    - 电压额定值:
    - AC 100V(压接型),250V AC(插入式),100V AC(连接式)
    - 工作温度范围:
    - 操作温度范围:-30°C到+85°C(注意2)
    - 储存温度范围:-10°C到+60°C(注意3)
    - 工作湿度范围:
    - 操作湿度范围:40%到80%
    - 储存湿度范围:40%到70%
    - 耐振动性:
    - 频率:10到55Hz,单振幅0.75mm,每方向2小时
    - 温度循环测试:
    - 循环次数:5次,接触电阻≤30mΩ,绝缘电阻≥1000MΩ
    - 电气特性:
    - 绝缘电阻:最小1000MΩ(500V直流)
    - 耐压强度:650V交流/1分钟
    - 接触电阻:最大30mΩ
    - 插拔力:最小0.3N(30gf),最大4.4N(450gf)

    产品特点和优势


    1. 低轮廓设计:低轮廓设计使得DF3系列具有较低的安装高度,方便板上布局,满足多样化的设计需求。
    2. 多功能性:该系列连接器可以实现水平或垂直连接,适用于不同类型的安装需求。
    3. 高强度材料:接触部分采用磷青铜制成,并可选择镀锡或镀金,提高电气性能和可靠性。
    4. 适应性强:兼容的插针头及直角SMT设计使得连接器易于集成到各种板载系统中。

    应用案例和使用建议


    - 复印机:可用于连接电源板和主控板,提高电路的可靠性和稳定性。
    - 打印机:应用于板载控制电路,确保高效的数据传输和信号完整性。
    使用建议:
    - 在装配过程中,要特别注意连接器的正确位置,避免过度弯曲导致接触不良。
    - 确保电缆线径匹配对应型号,例如AWG#26、AWG#28,以保证良好的电气性能和稳定性。

    兼容性和支持


    - DF3系列可与DF11系列连接器配合使用,实现多芯束的应用。
    - 确保与其他标准组件的兼容性,如印刷电路板上的其他连接器和传感器。

    常见问题与解决方案


    - Q: 如何确保连接器插拔力合适?
    - A: 在设计阶段选择合适的压接工具,并定期检查插针的状态,避免因过度磨损导致接触不良。

    - Q: 如何判断绝缘电阻是否符合要求?
    - A: 使用500V直流电压进行绝缘电阻测试,确保达到1000MΩ的最低标准。

    总结和推荐


    DF3系列2mm间距连接器凭借其独特的低轮廓设计、高可靠性和广泛的适用性,成为商业设备如复印机和打印机的理想选择。它不仅能够应对苛刻的工作环境,还提供了优异的电气性能。对于需要高性能和稳定性的应用,强烈推荐使用该系列产品。如需获取最新设计信息和详细规格,请联系您的销售代表。

DF3-7EP-2C参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 7pin
类型 Plug
长*宽*高 16mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

DF3-7EP-2C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3-7EP-2C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF3-7EP-2C DF3-7EP-2C数据手册

DF3-7EP-2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
