FH12-18S-0.5SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距18p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: FH12-18S-0.5SH(55)
供应商: 国内现货
标准整包数: 2000

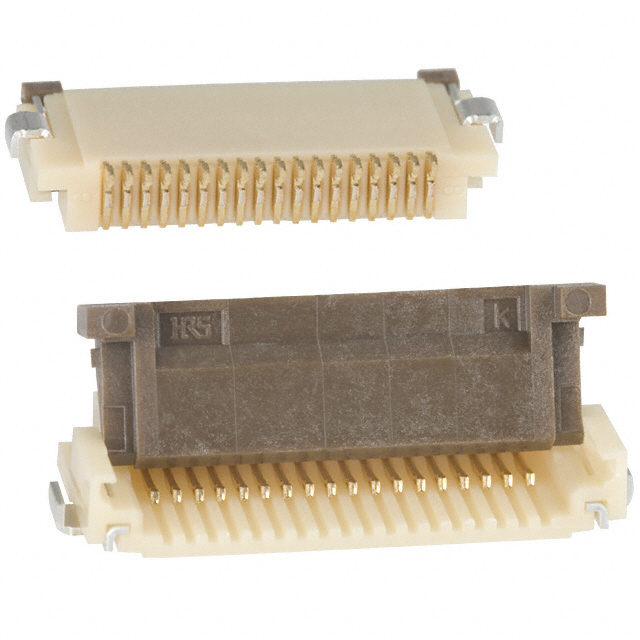

HIROSE ELECTRIC FFC/FPC连接器 FH12-18S-0.5SH(55)

FH12-18S-0.5SH(55)概述

    FH12系列:0.5mm和1mm间距柔性扁平电缆连接器

    产品简介


    FH12系列是0.5mm和1mm间距的柔性扁平电缆(FPC/FFC)连接器。它们广泛应用于消费电子、汽车电子和通信设备等领域。这些连接器具有小巧的设计和高效的电气连接性能,使其成为各种电子产品不可或缺的一部分。

    技术参数


    - 电流等级:0.5A DC(所有触点同时通过电流时,实际使用中建议使用额定电流的70%)
    - 电压等级:50V AC
    - 工作温度范围:-40°C至+85°C(包含电流引起的温升)
    - 存储温度范围:-10°C至+50°C
    - 适应性:适用于厚度为0.3±0.05mm的FPC/FFC接触,采用镀金表面处理
    - 绝缘电阻:最小500MΩ@100V DC
    - 耐压测试:150V AC/1分钟无闪络或绝缘击穿
    - 接触电阻:最大50mΩ@1mA
    - 耐用性(插入/拔出):最大50mΩ@1mA,20次循环内无损坏、裂纹或部件移位
    - 振动:最大50mΩ@1mA,单振幅0.75mm,频率10至55Hz,10个循环无损坏、裂纹或部件移位
    - 冲击:最大50mΩ@1mA,正弦半波形,每轴方向3个周期,无损坏、裂纹或部件移位
    - 湿热稳定性:96小时,40°C,湿度90%至95%,最小绝缘电阻50MΩ@1mA
    - 温度循环:5次循环,每个循环包括从-40°C到15°C,再到35°C,最后到85°C
    - 焊接热耐性:无影响性能的变形,建议回流温度曲线或手动焊接温度350±10°C,持续5秒

    产品特点和优势


    1. 旋转一键式零力ZIF机制:操作简便,需要较小的操作力。
    2. 清晰触觉点击:成功匹配后会有明显的触觉反馈。
    3. 高密度安装支持:空间占用小,可中心安装于PCB。
    4. 三种连接类型:顶部接触、底部接触及垂直安装。
    5. 提供1mm间距产品:除了0.5mm间距外,还提供1mm间距产品。
    6. 加固执行器:在30, 40, 45, 50和53针数的产品中提供加固执行器,增加了抗执行器断裂的安全措施。

    应用案例和使用建议


    - 消费电子:如智能手机和平板电脑,可以用于屏幕与主板之间的连接。
    - 汽车电子:例如仪表盘控制板与显示屏之间的连接。
    - 通信设备:路由器和交换机中的内部布线。
    使用建议:
    - 在装配时确保FPC/FFC的安装位置准确,以保证良好的电气接触。
    - 使用符合推荐的金属掩模厚度(0.15mm),以确保最佳的焊接效果。

    兼容性和支持


    - 兼容性:与其他标准的FPC/FFC兼容。
    - 支持:制造商提供详细的技术文档和客户支持服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题:接触电阻过高。
    - 解决方案:检查连接器是否正确安装,确保所有接触点均接触良好。
    - 问题:产品无法承受规定的温度范围。
    - 解决方案:检查使用条件是否超出规定的工作温度范围,必要时采取散热措施。

    总结和推荐


    FH12系列连接器以其独特的设计和卓越的性能在市场上具有很高的竞争力。其紧凑的设计、易操作的一键式ZIF机制和高可靠性使它在多个应用领域都有出色的表现。我们强烈推荐FH12系列连接器给需要高效且可靠电气连接解决方案的应用场合。

FH12-18S-0.5SH(55)参数

参数
外壳颜色 米黄色
针脚数 18pin
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
间距 500μm
触头镀层
板上高度 2mm
额定电流 500mA
端接 焊盘
长*宽*高 13.1mm*13.1mm*6.4mm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-18S-0.5SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-18S-0.5SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-18S-0.5SH(55) FH12-18S-0.5SH(55)数据手册

FH12-18S-0.5SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
