JR16WCC-6(71)

厂牌: HIROSE ELECTRIC

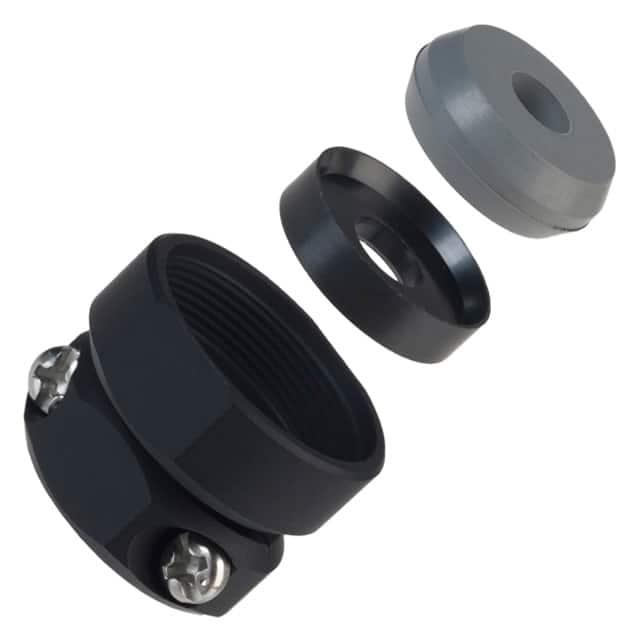

产品描述: 缆线夹 M20x0.75 铬 锌合金,黄铜 黑色 6mm 180° 夹子安装,导线安装,螺纹安装
供应商型号: CSJ-ST66739518
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR16WCC-6(71)

JR16WCC-6(71)概述

    JR-W Series:防水圆形连接器

    产品简介


    JR-W系列是一款专为各种严苛环境设计的防水圆形连接器。该系列具备出色的防护性能,广泛应用于工业自动化、汽车制造、航海和户外设备等领域。凭借其高可靠性及坚固的设计,JR-W系列可以确保在恶劣条件下的稳定性能,从而成为市场上备受推崇的选择之一。

    技术参数


    - 电流等级:
    - 壳体尺寸 13: 3个触点时为10A,5个触点时为5A
    - 壳体尺寸 16: 7个触点时为10A,10个触点时为5A
    - 壳体尺寸 21: 10个触点时为10A,16个触点时为5A
    - 壳体尺寸 25: 4个触点时为30A,16个触点时为10A,24个触点时为5A
    - 电压等级:
    - 壳体尺寸 13/16/21: 3/7/10个触点时均为100V交流电、140V直流电
    - 壳体尺寸 25: 4个触点时为300V交流电、420V直流电,16/24个触点时均为100V交流电、140V直流电
    - 工作温度范围:
    - 运行温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    - 防水性能: JR-W系列连接器符合IP67和IP68防护标准,在接合状态下具备卓越的防水能力。
    - IP67: 水下1米浸泡30分钟
    - IP68: 水下2米浸泡14天
    - 抗腐蚀性: 外壳采用镀层处理以增强抗腐蚀性,适用于各种恶劣环境。
    - 高可靠性: 接触电阻小于5mΩ,绝缘电阻大于1000MΩ,能够承受高强度振动和冲击。

    应用案例和使用建议


    JR-W系列连接器被广泛应用于各种工业环境中,如自动生产线、车载电子系统、船舶控制系统和室外监控设备。例如,在车载充电系统中,通过使用JR-W系列连接器可以有效防止水汽进入导致短路故障,保障系统的安全运行。
    使用建议:
    - 在安装过程中要确保连接器完全装配到位并锁定,以避免因外部震动导致松动。
    - 定期检查连接器表面是否有损坏迹象,并及时更换磨损部件。
    - 使用指定工具进行焊接和压接操作,确保连接稳固可靠。

    兼容性和支持


    JR-W系列连接器与标准电缆尺寸高度兼容,适用于多种规格的导线。厂家提供详细的安装指南和售后服务,确保用户能够正确使用和维护该系列产品。

    常见问题与解决方案


    - Q: 如何检查连接器是否达到防水要求?
    - A: 将连接器置于深度为1.8米的水中48小时,检查内部无水分渗透即可确认。

    - Q: 连接器的接触电阻超标怎么办?
    - A: 确保导线与插针之间紧密接触,并按规范进行焊接或压接。若仍存在问题,则需更换新的连接器部件。

    总结和推荐


    总体来看,JR-W系列连接器凭借其优异的防水性能、高可靠性和广泛的适用性,在众多行业中有着广泛的应用前景。尽管价格略高于普通连接器,但考虑到其带来的长期效益,对于需要在极端环境下工作的场合来说是值得投资的。因此,我们强烈推荐JR-W系列连接器作为您项目的理想选择。

JR16WCC-6(71)参数

参数
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M20x0.75
电缆开口 6mm
安装方式 夹子安装,导线安装,螺纹安装
零件状态 在售
包装方式 袋装

JR16WCC-6(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WCC-6(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR16WCC-6(71) JR16WCC-6(71)数据手册

JR16WCC-6(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
