首页  >  产品百科  >  DF22-4RS/P-7.92

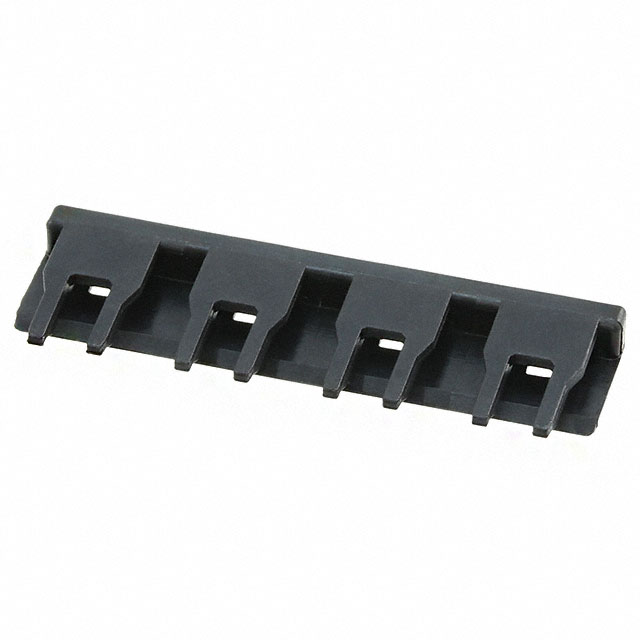

DF22-4RS/P-7.92

产品分类: 矩形连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: 4pin Retainer DF22 Series 固定安装
供应商型号: JY-DF22-4RS/P-7.92
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 配件 DF22-4RS/P-7.92

DF22-4RS/P-7.92概述

    DF22 系列 7.92mm 接触间距高电流连接器

    产品简介


    DF22系列是专为内部电源供应设计的7.92mm接触间距高电流连接器,适用于需要高可靠性和高电流承载能力的应用场景。这些连接器通过了UL、C-UL和TÜV认证,确保在严苛环境下的性能稳定性。该系列产品适用于各种工业、通信和消费电子应用,例如数据中心、服务器、工业自动化系统等。

    技术参数


    - 额定电流:单个位置可承载最高30A电流(10 AWG导线)。多位置连接器的电流承载能力参见表格(针对不同导线规格)。
    - 工作温度范围:-55℃至+85℃
    - 存储温度范围:-10℃至+60℃
    - 工作湿度范围:20%至80%
    - 存储湿度范围:40%至70%
    - 额定电压:1000V AC/DC
    - 绝缘电阻:不低于1000兆欧
    - 耐压:2500V AC,持续1分钟无闪络或击穿
    - 插拔力:0.3N最小,5N最大(使用直径1.6 × 0.8 ± 0.002毫米的钢针测量)
    - 振动和冲击测试:在指定条件下,不产生1微秒以上的电气中断
    - 防短路保护:每个触点完全被壳体壁包围,实现电气隔离
    - 焊接热稳定性:可承受260℃的熔融温度,保持结构完整性

    产品特点和优势


    1. 高电流承载能力:单个位置可承载高达30A的电流,非常适合需要高功率传输的应用。
    2. 可靠的锁紧机制:内置的正锁系统有效防止意外断开,提供额外的安全保障。
    3. 防止错误连接:三种不同的配置(R型、标准型、L型),防止在多个连接器安装时发生错误连接。
    4. 增强的接触可靠性:提高电缆应力下的使用稳定性。
    5. 防错位设计:内置插头有助于正确放置和方向校准,避免误操作。

    应用案例和使用建议


    - 数据中心和服务器:在数据中心环境中,DF22系列连接器可用于服务器之间的高电流电力供应,确保稳定的电力输送。
    - 工业自动化系统:在工厂自动化系统中,该连接器可以用于机器人和其他大型机械装置的电力连接,确保高效运行。
    - 通信设备:在通信基站中,DF22系列连接器可用于基站内部的高电流电力分配,提升系统稳定性。
    使用建议:
    - 确保正确安装连接器,特别是对于不同位置配置的产品。
    - 使用合适的接线工具进行接线,避免损伤连接器。
    - 定期检查连接器状态,确保长期稳定使用。

    兼容性和支持


    - 兼容性:DF22系列连接器适用于多种导线规格(10 AWG至16 AWG),且提供了多种配置以适应不同的安装需求。
    - 技术支持:HIROSE提供详细的技术文档和支持服务,包括安装指南、常见问题解答和故障排除指南。

    常见问题与解决方案


    - 问题1:连接器插拔时力矩过大
    - 解决方案:确保使用正确的安装工具,遵循制造商的安装指南。
    - 问题2:电气连接不稳定
    - 解决方案:检查连接器是否有损坏或腐蚀,重新清洁并确保正确的接触。
    - 问题3:接触不良导致电流过高
    - 解决方案:更换新的连接器,或调整安装角度以确保良好接触。

    总结和推荐


    DF22系列7.92mm接触间距高电流连接器凭借其高电流承载能力、可靠的锁紧机制和多重安全设计,在工业、通信和消费电子领域具有显著优势。其广泛的适用性、优秀的电气特性和易于安装的特性使其成为许多高要求应用的理想选择。强烈推荐该产品用于需要高电流传输和高可靠性的应用场景。

DF22-4RS/P-7.92参数

参数
配件类型 Retainer
配套使用/相关产品 DF22 Series
针脚数 4pin
安装方式 固定安装
零件状态 在售
包装方式 袋装

DF22-4RS/P-7.92厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF22-4RS/P-7.92数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 配件 HIROSE ELECTRIC DF22-4RS/P-7.92 DF22-4RS/P-7.92数据手册

DF22-4RS/P-7.92封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.6124
库存: 195
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.61
