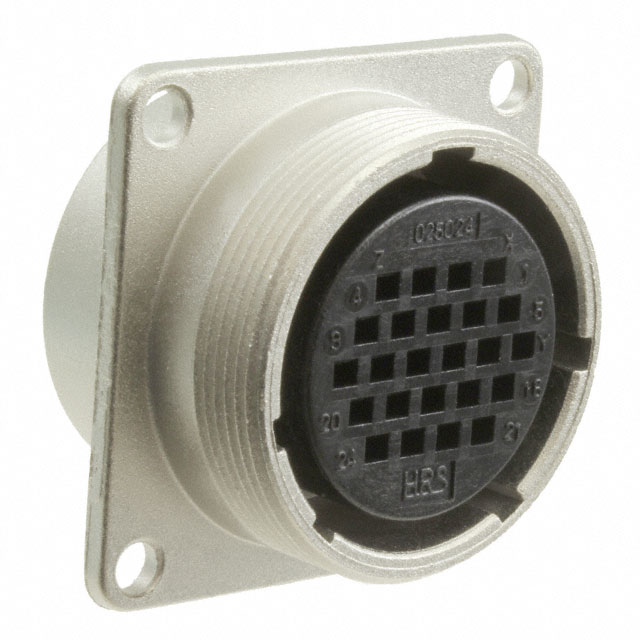

JR25RK-24SC

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Receptacle Housing,Threaded 焊盘 24pin Aluminum Alloy 10A 法兰安装,面板安装 35mm(长度)*23mm(高度)
供应商型号: CSJ-ST47356136
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR25RK-24SC

JR25RK-24SC概述

    JR 系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器是符合JIS C 5432标准的用于电器的圆形连接器。这些连接器适用于多种应用场景,特别是在需要高可靠性的环境中,如汽车制造和工业自动化系统。JR系列连接器采用铝制外壳,内部结构由酚醛树脂和聚苯硫醚树脂构成,并通过镍和银的表面处理来提高耐用性和导电性。

    技术参数


    - 额定电流
    - Shell Size 13: 3个触点时为10A,5个触点时为5A
    - Shell Size 16: 7个触点时为10A,10个和14个触点时为5A
    - Shell Size 21: 10个触点时为10A,16个触点时为5A(压接型为3A),26个触点时为5A(仅A、B为10A)
    - Shell Size 25: 4个触点时为30A,5个和16个触点时为10A,24个触点时为5A(压接型为3A)
    - 额定电压
    - AC250V,DC350V
    - Shell Size 25: 4个和5个触点时为1000V,16个和24个触点时为1000V(仅A、B)
    - 工作温度范围
    - 工作温度:-25°C 至 +85°C
    - 存储温度:-10°C 至 +60°C

    产品特点和优势


    - 耐久性强:JR系列连接器经过振动和冲击测试,保证在恶劣条件下仍能保持稳定接触。
    - 电气特性优秀:连接器具有低接触电阻(5mΩ以下)和高绝缘电阻(1000MΩ以上)。
    - 适应性强:可根据不同需求选择不同的触点数量和壳体大小。

    应用案例和使用建议


    - 汽车制造:高压电和控制信号传输,需注意保持清洁,避免接触腐蚀性气体。
    - 工业自动化:适合于复杂电路系统的互连,确保电气连接的可靠性。
    - 消费电子产品:适用于对空间要求较高的小型设备,需要注意安装位置的合理性和散热。

    兼容性和支持


    - 兼容性:JR系列连接器可与同一系列产品及不同型号设备相兼容,提供丰富的配件选择。
    - 支持:厂家提供详细的使用说明和技术支持,对于特定应用环境,建议咨询专业工程师。

    常见问题与解决方案


    - Q1: 连接器是否可以应用于户外环境?
    - A1: 需要特别防护措施,例如防水套件和密封胶。

    - Q2: 如何判断连接器的焊接性能?
    - A2: 在使用前检查接触电阻,如果超过最大值,可能需要重新焊接。

    总结和推荐


    JR系列圆形连接器凭借其优异的电气性能和高可靠性,在多个行业中都有广泛的应用。适用于各种苛刻环境,尤其适合在汽车制造和工业自动化领域中使用。尽管价格稍高于市场上的一些同类产品,但考虑到其长期使用的可靠性和耐用性,仍然值得推荐。

JR25RK-24SC参数

参数
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 24pin
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
长*宽*高 35mm(长度)*23mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

JR25RK-24SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25RK-24SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25RK-24SC JR25RK-24SC数据手册

JR25RK-24SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
