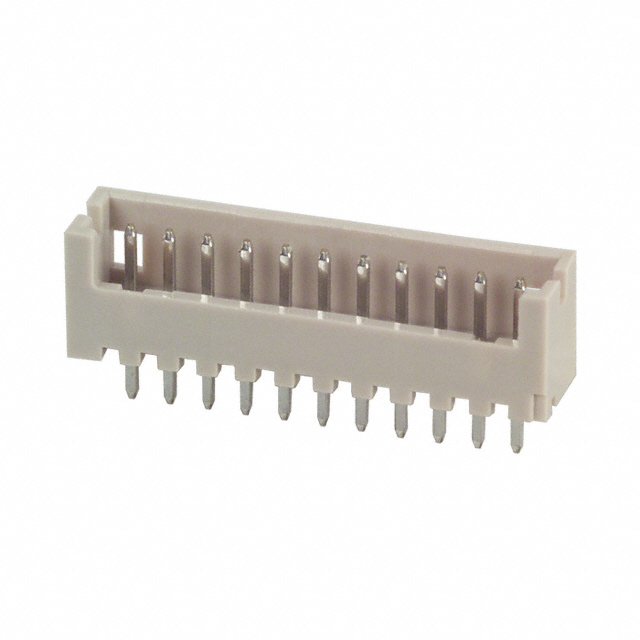

DF13-11P-1.25DSA(20)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1 11pin Male Pin 米黄色 通孔安装
供应商型号: CSJ-ST17886386
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF13-11P-1.25DSA(20)

DF13-11P-1.25DSA(20)概述

    DF13 系列 1.25mm 节距微型压接连接器

    1. 产品简介


    DF13系列是一款1.25mm节距的微型压接连接器,广泛应用于各种消费类设备,如笔记本电脑、移动终端、小型商务设备等。此外,它也适用于视频相机等需要高密度连接的应用场景。DF13系列提供单排和双排两种形式,能够根据不同的需求进行选择。

    2. 技术参数


    - 额定电流:1A
    - 操作温度范围:-35°C 到 +85°C
    - 存储温度范围:-10°C 到 +60°C
    - 额定电压:150V AC
    - 工作湿度范围:20% 到 80%
    - 存储湿度范围:40% 到 70%

    3. 产品特点和优势


    - 微型尺寸:DF13系列设计紧凑,直插式型号的安装高度仅为5.8mm(引脚插入式为5.3mm),适用于空间受限的应用场合。
    - 多触点设计:双排设计最多可实现40个触点,相较于单排设计,具有30%更高的密度。
    - 自动装配支持:连接器头部设计有真空吸附区域,确保自动化装配时的可靠性。
    - 防误插设计:连接器采用防误插结构,保证正确安装。
    - 抗焊料脱落:表面贴装连接器配备金属部件,防止焊接时焊料脱落。

    4. 应用案例和使用建议


    - 应用案例:DF13系列常用于笔记本电脑、手机以及其他需要高密度连接的应用场景。例如,它在便携式视频摄像机上的应用可以帮助实现紧凑的设计,同时满足高可靠性的要求。
    - 使用建议:在使用过程中,应注意电缆的选择和压接工具的正确使用。建议使用适用电缆,如UL1571、UL1061等标准的电缆,并按照推荐的剥线长度(1.2至1.9mm)进行操作。同时,建议使用指定的压接工具,以确保压接质量和可靠性。

    5. 兼容性和支持


    - 兼容性:DF13系列的连接器和引脚头可以相互匹配,同时提供了多种包装选项,包括卷盘和带状包装,以便于自动化装配。不同类型的引脚头也可以灵活配置。
    - 厂商支持:制造商提供了详细的工程图纸和技术规格,客户可以通过访问hirose-connectors.com网站查询产品的RoHS状态,或者直接联系销售代表获取更多支持和服务。

    6. 常见问题与解决方案


    - Q1:连接器的额定电流是多少?
    - A1:DF13系列的额定电流为1A。
    - Q2:如何正确选择压接工具?
    - A2:推荐使用指定的压接工具,如AP105-DF13系列压接工具,以确保连接器的压接质量。
    - Q3:在存储和运输过程中需要注意什么?
    - A3:在存储和运输过程中,应保持环境湿度在合理范围内(40%到70%),并避免极端温度(-10°C到+60°C)。

    7. 总结和推荐


    DF13系列1.25mm节距微型压接连接器以其小巧紧凑的设计、高密度触点和支持自动装配的特点,在各类高密度连接应用场景中表现出色。其优异的防误插设计和抗焊料脱落功能,进一步提升了产品的可靠性。总体而言,这是一款非常适合高密度连接应用的优秀产品,我们强烈推荐用户选用。
    本文章对DF13系列1.25mm节距微型压接连接器进行了全面的技术解析,详细介绍了其技术参数、产品特点、应用实例及使用建议,旨在帮助用户更好地理解和使用该产品。

DF13-11P-1.25DSA(20)参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 11pin
类型 Detent Lock,Header
颜色 米黄色
触头类型 Male Pin
安装方式 通孔安装
零件状态 停产
包装方式 管装
