HIF3F-60PA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 2.54mm 2 60pin 1A 203nm 金 黑色 通孔安装
供应商型号: JY-HIF3F-60PA-2.54DSA(71)
供应商: 云汉优选
标准整包数: 1

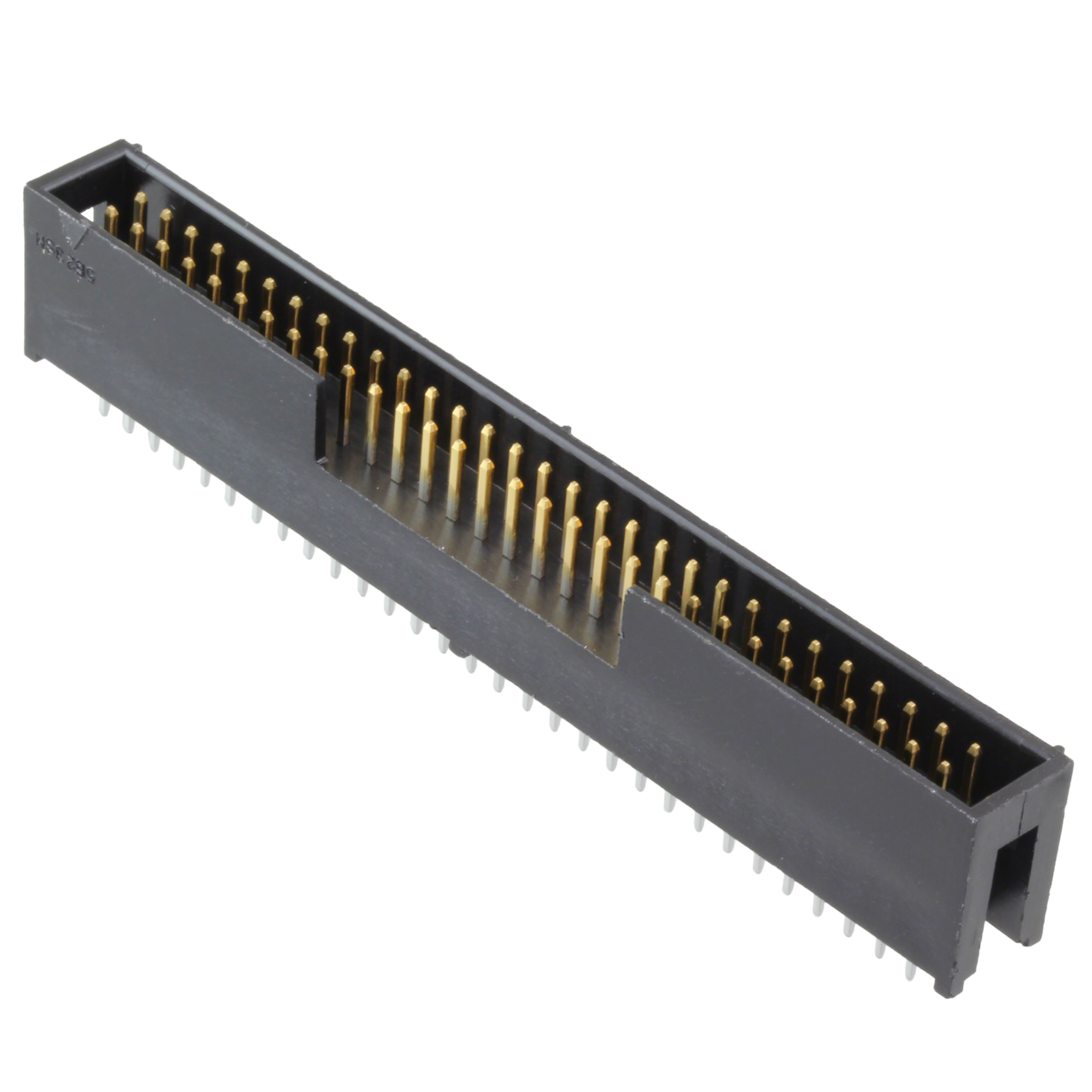

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3F-60PA-2.54DSA(71)

HIF3F-60PA-2.54DSA(71)概述

    # HIF3F 系列盒式插针头——防止误插入

    产品简介


    基本介绍
    HIF3F 系列是一种专为计算机、终端设备、平板电脑(PPC)及其他电子设备、办公自动化机器设计的盒式插针头。这种插针头的主要功能是防止错误插入(即反向插入),同时保证其在高振动和湿度环境下的可靠性。该产品特别适用于需要高可靠性的应用场合,如工业控制、汽车电子、通信系统等。

    技术参数


    - 接触保护墙:HIF3F 系列配有接触保护墙,防止反向插入。
    - 兼容性:与 HIF3B 系列兼容。
    - 电压等级:
    - 直流电压:500V DC
    - 交流电压:650V AC/1 分钟
    - 电流等级:0.1A
    - 频率范围:10 到 55 Hz,单振幅 0.75 mm,每方向 2 小时
    - 温湿度测试:
    - 温度循环:–55°C 到 +85°C
    - 湿度循环:40% 到 80%
    - 寿命测试:500 次插拔
    - 耐热测试:Solder bath: 260°C for 10 秒;Manual soldering: 360°C for 5 秒
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤15mΩ
    - 防护等级:符合 IEC 60664-1 和 GB/T 14048.1-2012 标准

    产品特点和优势


    特点和优势
    1. 反向插入防护:配备接触保护墙,避免误插。
    2. 高可靠性:经过严格的机械和电气测试,确保长期使用可靠性。
    3. 兼容性好:与 HIF3B 系列兼容,便于替换和升级。
    4. 广泛适用:适用于多种应用场景,包括计算机、终端设备、办公自动化设备等。

    应用案例和使用建议


    实际应用
    HIF3F 系列广泛应用于各类电子设备,如计算机、终端设备、PPC、各种电子设备、办公自动化设备等。其独特的防误插入设计使其在高可靠性要求的应用场景中表现尤为出色。
    使用建议
    - 在使用过程中,应确保正确安装以充分发挥其防误插入的功能。
    - 定期检查插针头的状态,确保其没有变形或其他损坏,以免影响其性能。
    - 遵循制造商的焊接温度和时间标准,确保焊接过程不会对插针头造成损害。

    兼容性和支持


    兼容性
    HIF3F 系列与 HIF3B 系列兼容,便于用户进行更换或升级。此外,该系列产品符合多项国际标准,如 IEC 60664-1 和 GB/T 14048.1-2012。
    支持和服务
    制造商提供详尽的技术文档和规范,以便用户了解特定零件号的具体信息。如有任何疑问或需求,建议联系制造商或授权分销商获取支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:插针头出现接触不良。
    - 解决方案:检查连接器是否正确安装,清洁插针头以确保良好接触。
    2. 问题:插针头在高温焊接时损坏。
    - 解决方案:遵循制造商规定的焊接温度和时间标准,避免过度加热。
    3. 问题:插针头在振动环境中表现不稳定。
    - 解决方案:加强固定措施,减少振动对插针头的影响。

    总结和推荐


    综合评估
    HIF3F 系列盒式插针头凭借其出色的防误插入功能和高可靠性,在高可靠性要求的应用场景中表现出色。其良好的兼容性也使其易于集成到现有系统中。对于需要高可靠性和精确连接的应用场合,推荐选用 HIF3F 系列产品。

HIF3F-60PA-2.54DSA(71)参数

参数
颜色 黑色
额定电流 1A
针脚数 60pin
防护等级 -
触头镀层 - 配接
类型 Header,Latch Holder
触头镀层厚度 - 配接 203nm
排数 2
间距-配接 2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

HIF3F-60PA-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3F-60PA-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3F-60PA-2.54DSA(71) HIF3F-60PA-2.54DSA(71)数据手册

HIF3F-60PA-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
