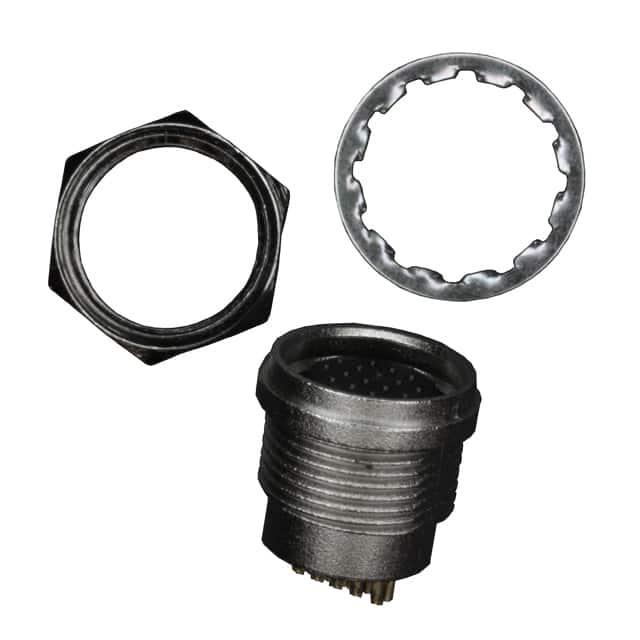

HR25A-9R-16S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 16pin Zinc Alloy 1A 金 银色 隔板安装,面板安装 14.3mm(长度)
供应商型号: HR25A-9R-16S
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR25A-9R-16S

HR25A-9R-16S概述

    Miniature Push-Pull Circular Connectors: HR25A Series

    产品简介


    Miniature Push-Pull Circular Connectors(HR25A系列)是一种高密度连接器,专为需要小巧尺寸的应用而设计。该系列连接器广泛应用于汽车、通信设备和工业自动化等领域,具备高可靠性和耐用性。HR25A系列以其紧凑的设计和可靠的连接性能著称,适用于多种工业环境和高要求的电子产品中。

    技术参数


    HR25A系列的技术规格如下:
    - 电流额定值:1A
    - 工作温度范围:-25°C 至 +85°C
    - 额定电压:30V AC, 42V DC
    - 存储温度范围:-10°C 至 +60°C
    - 绝缘电阻:1,000MΩ以上(100V DC)
    - 耐压测试:100V AC, 1分钟无闪络或绝缘击穿
    - 接触电阻:最大30mΩ(1A DC)
    - 使用寿命:500次插拔后接触电阻不超过50mΩ,无损坏、裂缝或部件脱落
    - 振动测试:频率10至55Hz,单振幅0.75mm,循环周期5分钟,每个轴循环10次
    - 湿度测试:在40°C,湿度90%-95%下保持96小时,绝缘电阻≥5MΩ(高湿度环境),≥50MΩ(干燥环境)
    - 温度循环测试:-55°C/室温/+85°C/室温,每个温度阶段持续30分钟,中间间隔2至3分钟,共5个循环
    - 电镀层:镍镀层,材料符合RoHS规定
    - 插针和插孔接触:磷青铜材料,表面金镀
    - 终端类型:焊锡、压接或PCB安装

    产品特点和优势


    1. 小型化高密度设计:插头外径最大为11mm(4、6和8位置)、13mm(12、16和20位置),提供高密度连接能力。
    2. 简便插拔操作:通过简单的直线推入运动即可完成极化操作,保证正确插入。
    3. 多选项配置:提供不同数量的接点、连接器类型(插头、插座、面板插孔)和终端方式(焊锡、压接或PCB安装)。
    4. 金属外壳:确保良好的接地连接,提高EMI防护性能。
    5. RoHS合规:所有材料均符合RoHS标准。

    应用案例和使用建议


    HR25A系列连接器特别适合需要高可靠性、小体积和强抗干扰能力的应用场合。例如,在汽车行业中,它可用于发动机舱内部布线;在通信设备中,用于信号传输;在工业自动化系统中,用于控制信号的可靠连接。为了确保最佳使用效果,建议:
    1. 在安装过程中确保电缆夹紧力适中,防止过度扭曲或扭转。
    2. 连接前应断开电源,避免短路或意外接触。
    3. 确保耦合完全到位以保证稳定连接。

    兼容性和支持


    HR25A系列连接器具有良好的互换性,可与多种其他组件和设备配合使用。厂家提供了详细的产品文档和技术支持服务,涵盖装配指导、故障排除等内容。对于特定行业需求(如汽车行业),请联系制造商代表获取更多支持信息。

    常见问题与解决方案


    - Q1: 插头无法正确插入?
    - A1: 检查极化键的位置是否正确对齐。
    - Q2: 插拔几次后接触不良?
    - A2: 重新检查连接器是否牢固固定,是否有松动或损坏迹象。
    - Q3: 连接器长时间使用后失效?
    - A3: 清理连接器上的污垢和腐蚀物,必要时更换新的连接器。

    总结和推荐


    HR25A系列Miniature Push-Pull Circular Connectors是专为高密度、高可靠性和易用性设计的理想选择。无论是用于汽车、通信还是工业自动化,都能提供卓越的性能和长期的稳定性。强烈推荐给需要高质量连接解决方案的工程师和设计师们。

HR25A-9R-16S参数

参数
额定电流 1A
外壳材料 Zinc Alloy
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
长*宽*高 14.3mm(长度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
