ZE05-20DS-HU/R(A)

产品分类:
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: ZE05-20DS-HU/R(A)
供应商: 国内现货
标准整包数: 245

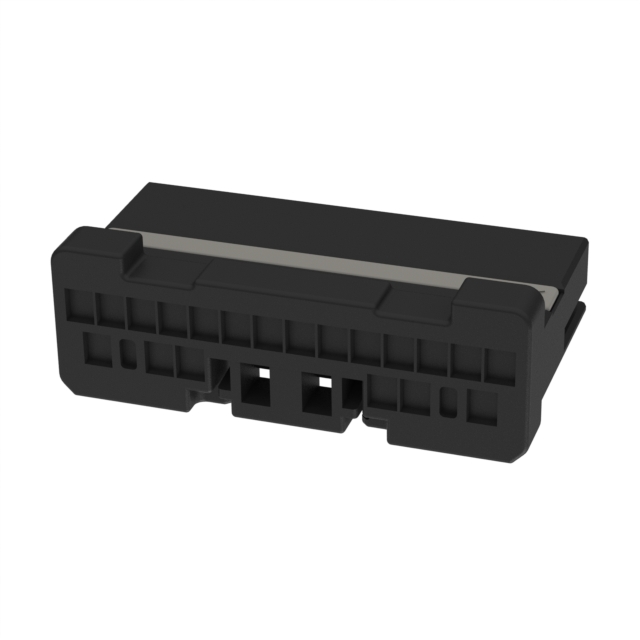

HIROSE ELECTRIC  ZE05-20DS-HU/R(A)

ZE05-20DS-HU/R(A)概述

    高质量文章:电子元器件产品技术手册解析

    产品简介


    本技术手册详细介绍了一款由HIROSE ELECTRIC CO., LTD.生产的连接器产品ZE05-20DS-HU/R(A)。这款连接器主要用于各种高可靠性要求的应用场景,包括但不限于汽车电子设备、工业自动化和通信系统等领域。其基本功能是在不同电气设备之间提供稳定的电连接,确保数据和电源的可靠传输。

    技术参数


    - 额定电压:60 V AC/DC
    - 电流承载能力:2 A(非脱焊)
    - 接触电阻:直流1A时,最大10 mΩ;交流10 mV最大值,0.1mA(DC或1000 Hz),最大10 mΩ
    - 绝缘电阻:500 V DC下最小为100 MΩ
    - 耐压强度:在1000 V AC下保持1分钟无闪络或击穿现象
    - 机械操作次数:30次插拔操作后,接触电阻不超过20 mΩ,无损伤、裂纹和松动
    - 振动测试:频率范围20到200 Hz,加速度88 m/s²,持续时间3分钟,接触电阻不超过20 mΩ,无电气中断,无损伤、裂纹和松动
    - 冲击测试:加速度981 m/s²,脉冲持续时间6 ms,重复3次,无电气中断,无损伤、裂纹和松动
    - 锁紧强度:锁紧拉力至少为100 N
    - 湿热试验:60 °C下90%~95%相对湿度暴露96小时,接触电阻不超过20 mΩ,绝缘电阻不低于100 MΩ,无损伤、裂纹和松动
    - 温度循环试验:温度从-40 °C到室温再到125 °C再回到室温,持续时间分别为30分钟、5分钟,重复1000个周期,接触电阻不超过20 mΩ,无损伤、裂纹和松动
    - 干燥热试验:140 °C下暴露120小时,接触电阻不超过20 mΩ,无损伤、裂纹和松动
    - 冷热冲击试验:-40 °C下暴露120小时,接触电阻不超过20 mΩ,无损伤、裂纹和松动
    - 二氧化硫气体耐受性:在25 ppm浓度的二氧化硫气体环境中暴露96小时,接触电阻不超过20 mΩ

    产品特点和优势


    1. 高可靠性:能够承受高温、低温、高湿度等多种极端环境,确保长期稳定运行。
    2. 机械强度高:通过严格的机械振动和冲击测试,确保在恶劣环境下不会损坏。
    3. 电气稳定性好:具备良好的绝缘性能和低接触电阻,保障数据和电源的高效传输。
    4. 锁紧力强:锁紧强度达到100 N,确保连接器在高振动和冲击条件下仍能牢固连接。
    5. 环保材料:采用耐腐蚀的材料,在恶劣环境中具有出色的耐用性。

    应用案例和使用建议


    本连接器已广泛应用于汽车电子设备、工业自动化控制系统及通信基础设施等场合。例如,在汽车电子产品中,它用于传感器、控制器和执行器之间的信号传输。为了更好地发挥其性能,建议在安装过程中确保接触良好,避免过度弯曲电缆,同时定期检查连接器的接触电阻和外观状况,以确保其长期可靠运行。

    兼容性和支持


    本连接器与多种标准接口兼容,支持广泛的电气特性,适用于多种设备和应用场合。制造商提供了详细的技术文档和支持服务,包括技术咨询、故障排除指南和维修服务,帮助用户快速解决问题。

    常见问题与解决方案


    1. 接触电阻过高:可能由于氧化或污染导致。建议使用清洁剂和毛刷清理触点表面。
    2. 机械操作失败:检查是否有损伤或磨损,必要时更换连接器。
    3. 绝缘电阻下降:检查是否受到环境因素影响,如湿度或污染物。应保持周围环境干燥并进行适当的清洁。

    总结和推荐


    综上所述,这款连接器凭借其高可靠性、优异的电气和机械性能,以及对多种环境因素的耐受能力,成为适用于多种高可靠性需求场合的理想选择。建议在涉及高可靠性需求的应用中优先考虑使用此款连接器,以确保系统的稳定运行。

ZE05-20DS-HU/R(A)参数

参数
包装方式 卷带包装

ZE05-20DS-HU/R(A)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZE05-20DS-HU/R(A)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC HIROSE ELECTRIC ZE05-20DS-HU/R(A) ZE05-20DS-HU/R(A)数据手册

ZE05-20DS-HU/R(A)封装设计

查看详情并下载
Symbol
Footprint
3D Model
