FH19SC-21S-0.5SH(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 21pin 米黄色 950μm FFC,FPC 500mA 金 底部 贴片安装
供应商型号: 2687448
供应商: element14
标准整包数: 1

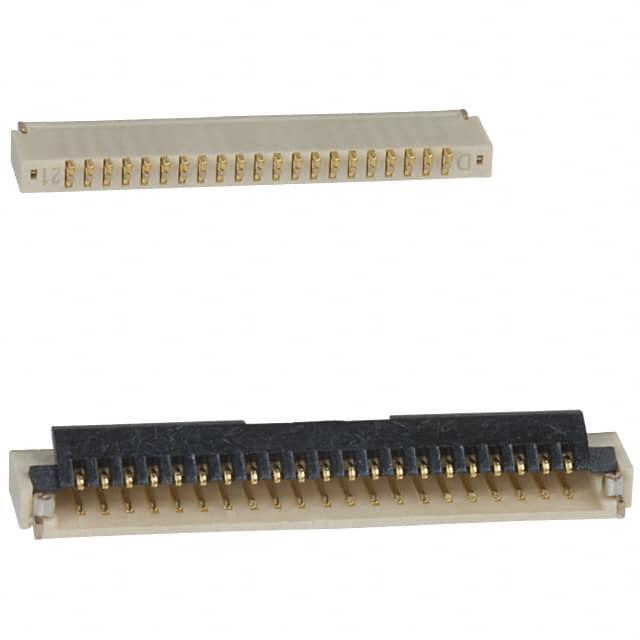

HIROSE ELECTRIC FFC/FPC连接器 FH19SC-21S-0.5SH(99)

FH19SC-21S-0.5SH(99)概述


    产品简介


    产品类型:FH19C系列和FH19SC系列是适用于柔性印刷电路(FPC)和柔性扁平电缆(FFC)的零点五毫米间距连接器。
    主要功能:该系列连接器专为便携式设备和个人移动设备的小型化需求设计,具有低剖面、高密度和高可靠性的特点。这些连接器可用于电子设备内部的信号传输和电力分配。
    应用领域:广泛应用于便携式设备、智能手机、平板电脑和其他个人移动设备中,同时也适用于医疗设备、工业控制和汽车电子等领域。

    技术参数


    - 电流额定值:0.5A(注1:当通过所有触点传递电流时,使用70%的电流额定值)
    - 电压额定值:50V AC
    - 工作温度范围:-55°C至+85°C(注2:包含因电流流动导致的温度上升)
    - 存储温度范围:-10°C至+50°C(注3:指长期存储后安装和使用的条件)
    - 绝缘电阻:最小500兆欧(100V直流电)
    - 耐电压:无闪络或绝缘击穿,150V交流电/1分钟
    - 接触电阻:最大100毫欧(含FPC/FFC导体电阻)
    - 耐用性:最大100毫欧,20个插入/拔出周期,无损坏、裂纹或部件移位,电气连续性不超过1微秒
    - 振动测试:最大100毫欧,无损坏、裂纹或部件移位,电气连续性不超过1微秒
    - 冲击测试:最大100毫欧,无损坏、裂纹或部件移位
    - 湿度测试:接触电阻最大100毫欧(稳态),绝缘电阻最小100兆欧,无损坏、裂纹或部件移位
    - 温度循环测试:绝缘电阻最小100兆欧,无损坏、裂纹或部件移位
    - 焊接耐热性:耐回流焊,符合推荐温度曲线;手动焊接:350°C±5°C持续5秒
    - 防潮性能:96小时40°C 90%-95%相对湿度

    产品特点和优势


    - 低剖面设计:高度仅为0.9毫米,宽度为3毫米,适合小型化需求。
    - 轻量化:重量相比同类产品减少了约78%。
    - 电路布局灵活:底部没有暴露的触点,可以铺设在电路板下的导电迹线上。
    - 可靠的锁扣系统:旋转操作使插入和连接更方便,提供明确的机械锁定感和电气连接确认。
    - 厚度适应性强:支持0.2毫米和0.3毫米厚的FPC/FFC。
    - 自动化兼容性:平坦的上表面和带状包装便于真空拾取和放置。
    - 广泛的触点数量:触点位置从4到50不等。
    - 环保材料:满足无卤素要求,所有材料和物质均符合IEC61249-2-21标准。

    应用案例和使用建议


    应用案例:FH19C系列和FH19SC系列连接器广泛应用于各种便携式设备中,如智能手机和平板电脑。它们在这些设备中用于内部信号传输和电力分配,确保高效而可靠的连接。
    使用建议:
    - 插入FPC/FFC时,要保持平行,避免过度压力和刮擦底部开口。
    - 在操作时,不要过度施力或使用工具操作锁扣。
    - 确保连接器的FPC/FFC插入后固定不动,避免移动导致性能下降。
    - 避免超过130°的操作角度,以免造成永久性损坏。

    兼容性和支持


    - 兼容性:该系列产品与市面上常见的自动装配设备兼容,可以通过带状包装进行真空拾取和放置。
    - 支持和维护:制造商提供详细的技术文档和支持服务,包括推荐的温度曲线和焊接方法。

    常见问题与解决方案


    - 问题1:FPC/FFC插入后不稳定,导致性能下降。
    - 解决方案:确保FPC/FFC完全插入且平行于安装表面,避免移动和过度压力。
    - 问题2:连接器出现故障,无法正常操作。
    - 解决方案:检查连接器是否有损坏、裂纹或部件移位,如果发现问题需要更换新的连接器。
    - 问题3:操作过程中锁扣难以操作。
    - 解决方案:在操作时,不要过度施力或使用工具,遵循操作指南。

    总结和推荐


    综合评估:FH19C系列和FH19SC系列连接器以其低剖面、高可靠性、轻量化和广泛的触点数量成为市场上非常有竞争力的产品。其环保材料和多样的应用兼容性使其在各类便携式设备和移动设备中具有广泛的应用前景。
    推荐:强烈推荐使用FH19C系列和FH19SC系列连接器,特别是对于对空间和可靠性有严格要求的应用场合。其卓越的设计和性能使其成为市场上值得信赖的选择。

FH19SC-21S-0.5SH(99)参数

参数
扁平柔性类型 FFC,FPC
触头镀层
外壳颜色 米黄色
额定电流 500mA
间距 500μm
连接器/触头类型 底部
端接 焊盘
针脚数 21pin
板上高度 950μm
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

FH19SC-21S-0.5SH(99)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH19SC-21S-0.5SH(99)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH19SC-21S-0.5SH(99) FH19SC-21S-0.5SH(99)数据手册

FH19SC-21S-0.5SH(99)封装设计

查看详情并下载
Symbol
Footprint
3D Model
