HA16PA-3S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Latch Lock,Plug 焊盘 3pin Stainless Steel 15A 银 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST41421998
供应商: 海外现货
标准整包数: 1

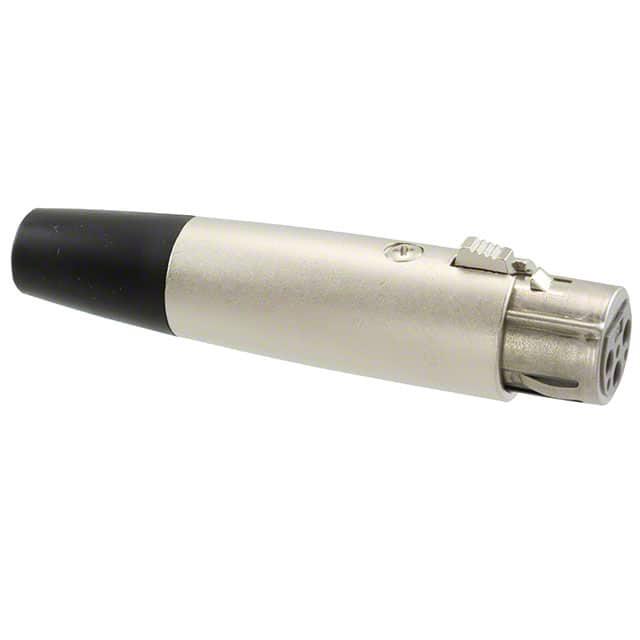

HIROSE ELECTRIC 圆形连接器 HA16PA-3S(71)

HA16PA-3S(71)概述

    HA系列圆形连接器:专为音频设备设计

    产品简介


    HA系列是专为音频设备设计的圆形连接器。该系列产品采用了锁紧机制,并具备额外的接地功能,以防止外部噪声干扰。HA系列包含四种不同尺寸的插座和两种电缆夹持机构,适用于各种音频设备的设计需求。这些连接器具有多种不同的接触配置和外壳变化,确保它们可以适应广泛的安装空间和设计要求。

    技术参数


    - 额定电压:交流130V,直流180V
    - 额定电流:15A(标准型),5A(4触点),4A(5触点)
    - 工作温度范围:-25°C至+70°C
    - 储存温度范围:-10°C至+60°C
    - 接触电阻:3和4触点最大5Ω,5触点最大10Ω
    - 绝缘电阻:最小1000 MΩ(DC500V)
    - 耐压测试:1400V AC持续1分钟无闪络或击穿现象
    - 振动测试:10μs或更长时间内,频率10至55Hz/周期,振幅0.75mm,每个方向持续2小时
    - 冲击测试:10μs或更长时间内,加速度490 m/s²,持续时间11ms,每个方向3个循环
    - 插拔寿命:3和4触点最多1000次,5触点最多2000次
    - 温度循环测试:-55°C至+85°C,每阶段持续30分钟,中间正常温度下恢复10到15分钟,共进行5次循环

    产品特点和优势


    HA系列连接器具有以下独特的功能和优势:
    - 锁紧机制:确保在震动或冲击环境下连接稳定可靠。
    - 额外接地:有效防止外部噪声,保证音频信号的纯净度。
    - 多尺寸选择:根据具体设计需求提供多样化的尺寸选项,以适应不同的安装空间。
    - 可靠的机械性能:经过严格的振动和冲击测试,保证高可靠性。

    应用案例和使用建议


    HA系列连接器广泛应用于汽车音响系统、家庭音响系统和专业音频设备中。这些连接器在需要高可靠性的场合表现出色,例如车载音响系统中。对于特殊应用场景,如汽车工业,建议联系厂商代表获取更多详细信息。
    使用建议:
    1. 在选择电缆时,应选用直径在4-6mm之间的电缆,并严格按照制造商提供的操作程序进行安装。
    2. 使用热缩管时需注意避免过热,以免影响螺钉紧固力度。

    兼容性和支持


    HA系列连接器具有较强的兼容性,可以与各类音频设备和接口兼容。制造商提供了详尽的技术支持和维护服务,用户可以在遇到问题时随时联系技术支持部门。

    常见问题与解决方案


    - 问题1:安装过程中螺钉松动。
    - 解决方案:确认螺钉紧固力达到0.1N·m以上,若未达标则需调整至0.3-0.4N·m。

    - 问题2:电缆固定不牢固。
    - 解决方案:确保电缆夹持装置正确安装并紧固到位。

    总结和推荐


    综上所述,HA系列圆形连接器是一款高性能、高可靠性的音频设备连接解决方案。其独特的锁紧机制和额外接地功能使其在音频设备中表现优异,特别是在需要高度可靠性的应用场景中。强烈推荐给对音频设备连接器有较高要求的用户。

HA16PA-3S(71)参数

参数
端接 焊盘
额定电流 15A
外壳材料 Stainless Steel
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Latch Lock,Plug
颜色 银色,黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,袋装

HA16PA-3S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HA16PA-3S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HA16PA-3S(71) HA16PA-3S(71)数据手册

HA16PA-3S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.7982 ¥ 91.4608
库存: 90
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 91.46
