FH42-11S-0.3SHW(10)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 300μm 11pin 米黄色 650μm FPC 200mA 金 底部 贴片安装
供应商型号: FH42-11S-0.3SHW(10)
供应商: 国内现货
标准整包数: 1

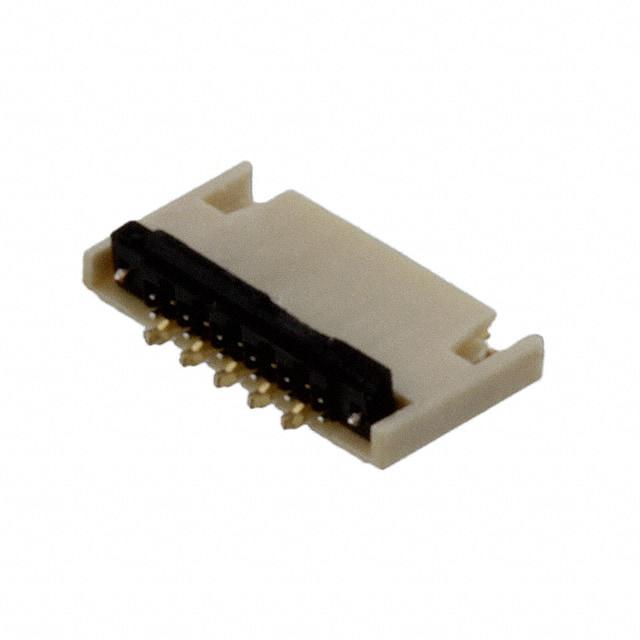

HIROSE ELECTRIC FFC/FPC连接器 FH42-11S-0.3SHW(10)

FH42-11S-0.3SHW(10)概述

    FH42系列0.3毫米间距、0.65毫米高度顶部接触翻转式柔性电路板连接器技术手册

    产品简介


    FH42系列是一款0.3毫米间距、0.65毫米高度的顶部接触翻转式柔性电路板(FPC)连接器。该连接器具有空间节约设计,适用于需要高可靠性、小尺寸的应用场合。其广泛应用于汽车、消费电子、医疗设备等领域。

    技术参数


    - 基本参数
    - 接触间距:0.3毫米
    - 连接器高度:0.65毫米
    - FPC厚度范围:0.12毫米 ±0.02毫米
    - 电气参数
    - 额定电流:0.2安培(每接触点)
    - 额定电压:30伏交流
    - 绝缘电阻:最小50兆欧(100伏直流)
    - 耐压:90伏交流/分钟
    - 接触电阻:最大200毫欧
    - 环境参数
    - 工作温度范围:-55至+85摄氏度
    - 存储温度范围:-10至+50摄氏度
    - 工作湿度范围:最大相对湿度90%(无凝露)
    - 存储湿度范围:最大相对湿度90%(无凝露)

    产品特点和优势


    1. 空间节省:0.3毫米间距和0.65毫米高度的设计,有效减小安装深度,最大化PCB空间利用率。
    2. 可靠性提升:FPC的水平固定通过增强卡口临时保持机制来实现,确保FPC即使在低高度下也能稳定保持。
    3. 成本效益:FPC插入过程中通过特有的卡口形式,实现明显的“咔哒”声以防止错误插入,同时保持低成本生产。
    4. 易于安装:FPC插入前不需要操作活动部分,允许立即插入FPC,简化生产流程。
    5. 视觉检查窗口:外壳上设有切口窗口,可直观检查FPC是否正确锁紧,避免误插。
    6. 环保材料:不使用超过标准限制的氯和溴,满足卤素含量的要求(氯≤900 ppm,溴≤900 ppm,氯+溴≤1500 ppm)。
    7. 自动贴片兼容:采用带卷式包装,兼容自动机器贴装,符合现代自动化生产的标准。

    应用案例和使用建议


    1. 汽车行业:FH42系列连接器适用于需要高可靠性的汽车系统,如车内控制面板和传感器模块。
    2. 消费电子:可用于手机、平板电脑、智能手表等设备中,实现信号传输。
    3. 医疗设备:适合于医疗仪器,因其可靠的连接和小尺寸的特点,能够适应严格的使用环境。
    使用建议:
    - 在进行PCB焊接时,必须遵循焊料曲线规范,并注意温度控制。
    - 插入FPC时,要确保FPC平整且完全插入,避免倾斜或中途停止。
    - 插入FPC后,要检查FPC是否正确放置在指定位置。

    兼容性和支持


    FH42系列连接器提供带卷式包装,方便自动贴片机使用。用户还可以根据需求选择5,000个或500个一卷的包装规格。详细的产品规格和支持信息,可参考手册或联系厂商代表。

    常见问题与解决方案


    - Q: 插入FPC时如何避免错误插入?
    - A: 使用连接器外壳上的切口窗口检查FPC是否正确锁紧,确保“咔哒”声提示FPC已到位。

    - Q: 如何防止在插入或拔出FPC时损坏连接器?
    - A: 在插入FPC时不要倾斜或中途停止,操作时应轻柔,避免用力过猛。

    总结和推荐


    FH42系列连接器凭借其创新设计和优良性能,在多种高要求应用中表现出色。它不仅具备出色的可靠性、空间利用率和易于制造的优势,还能满足环保要求,是一个值得推荐的产品。无论是对小型化有极高要求的应用还是对可靠性和质量有严格要求的领域,FH42系列都是理想的选择。

FH42-11S-0.3SHW(10)参数

参数
扁平柔性类型 FPC
端接 焊盘
间距 300μm
外壳颜色 米黄色
针脚数 11pin
连接器/触头类型 底部
触头镀层
板上高度 650μm
额定电流 200mA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH42-11S-0.3SHW(10)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH42-11S-0.3SHW(10)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH42-11S-0.3SHW(10) FH42-11S-0.3SHW(10)数据手册

FH42-11S-0.3SHW(10)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9375
20+ ¥ 0.915
1000+ ¥ 0.885
库存: 100
起订量: 10 增量: 5000
交货地:
最小起订量为:10
合计: ¥ 9.37
