ZG05HV-6P-3.3H

产品分类:
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: 798-ZG05HV-6P-3.3H
供应商: Mouser
标准整包数: 1

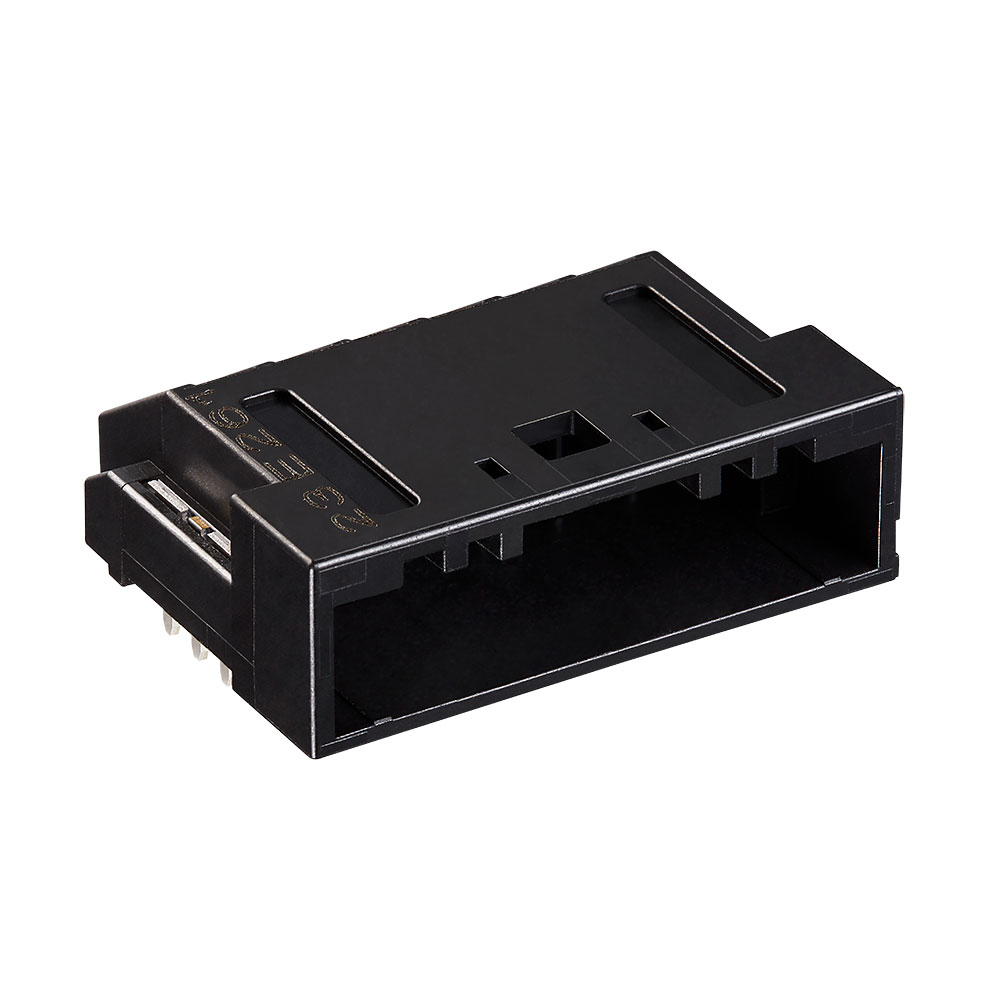

HIROSE ELECTRIC  ZG05HV-6P-3.3H

ZG05HV-6P-3.3H概述

    ZG05HV系列高压电线到板连接器技术手册

    产品简介


    ZG05HV系列是一款专为高电压应用设计的电线到板连接器。该系列连接器具备紧凑的设计和优异的电气特性,适用于汽车、医疗设备和公共基础设施等多种高可靠性要求的应用场合。其主要功能包括支持高达1000V的交流和直流电压,以及优秀的抗震性和耐热性。

    技术参数


    - 尺寸:0.5
    - 针距:3.3mm
    - 额定电压:1000V AC/DC
    - 耐压强度:3000V AC
    - 接触电阻:≤10mΩ(最大)
    - 绝缘电阻:≥100MΩ(最小)
    - 耐振动性:无电连续性中断,1μs最小,88m/s²(加速度)下20-200Hz频率范围,3小时在三个方向上
    - 锁定强度:≥100N
    - 湿度抵抗力:在温度为60℃和相对湿度为90%-95%的环境下放置96小时
    - 热冲击性:从-40℃到室温再到+125℃循环1000次
    - 热稳定性:在140℃下放置120小时
    - 冷稳定性:在-40℃下放置120小时
    - 耐酸性气体:在25ppm浓度和75%以上相对湿度下暴露于硫化氢气体环境中96小时

    产品特点和优势


    1. 高电压支持:支持高达1000V的AC/DC电压,且具有3000V的耐压强度,确保连接器在高压环境下的安全性和可靠性。
    2. 防电击设计:通过深度设计提供防电击保护,提高了组装安全性。
    3. 高温适应性:可承受高达125℃的温度,适合用于汽车和其他高温环境。
    4. 高抗震性:独特的三点接触设计和双层弹簧结构显著提升了连接器在极端振动条件下的稳定性。
    5. 防误插设计:采用了键合设计防止错误插入,确保正确的连接。

    应用案例和使用建议


    ZG05HV系列连接器适用于多种高可靠性要求的应用场合,例如汽车电子系统、医疗设备、公共基础设施及航空航天等领域。使用时应注意以下几点:
    1. 在进行回流焊接时,应严格遵守推荐的温度曲线。
    2. 手动焊接时,确保焊铁温度在280℃至300℃之间,且焊接时间不超过2秒。
    3. 避免用力拔出连接器,以免造成损坏。若难以拔出,可轻轻按下一次再解锁。

    兼容性和支持


    - 兼容工具:推荐使用HIROSE公司的专用压接工具CM-105C,或日本自动机械公司(J.A.M.)的压接工具CHX0346000H。
    - 适用电缆:适用于22和24AWG规格的电缆。
    - 技术支持:用户可联系销售代表获取更多技术支持和咨询服务。

    常见问题与解决方案


    1. 问题:连接器难以拔出。
    - 解决方案:轻轻按下一次再解锁。
    2. 问题:连接器接触不良。
    - 解决方案:确保按照正确的工艺进行压接。
    3. 问题:连接器出现故障。
    - 解决方案:检查并确认使用的电缆和工具是否符合规格要求。

    总结和推荐


    ZG05HV系列高压电线到板连接器凭借其卓越的电气性能、高强度和广泛的温度适用范围,在高可靠性需求的行业中表现出色。其防电击、防误插和抗震设计进一步增强了其市场竞争力。建议在需要高电压、高可靠性的应用场景中使用该产品。

ZG05HV-6P-3.3H参数

参数
针脚数 -
排数 -
间距-配接 -
触头镀层厚度 - 配接 -
防护等级 -
触头镀层 - 配接 -
颜色 -
类型 -
额定电流 -
包装方式 卷带包装

ZG05HV-6P-3.3H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZG05HV-6P-3.3H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC HIROSE ELECTRIC ZG05HV-6P-3.3H ZG05HV-6P-3.3H数据手册
