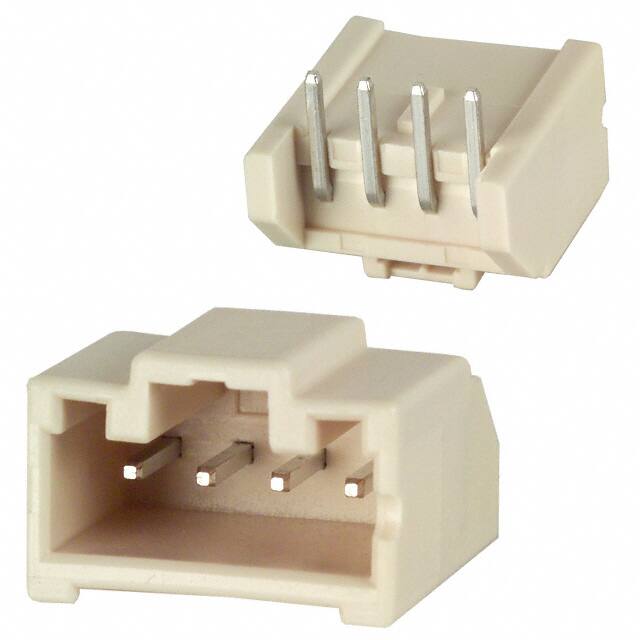

DF1E-4P-2.5DS

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 1 4pin Male Pin 通孔安装 12.5mm(长度)*13.8mm(高度)
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 矩形连接器 - 外壳 DF1E-4P-2.5DS

DF1E-4P-2.5DS概述

    文章:DF1E 系列 2.5mm 间距全锁紧式连接器技术手册

    1. 产品简介


    DF1E 系列连接器是 Hirose Electric Co., Ltd. 推出的一款 2.5mm 间距全锁紧式连接器,适用于广泛的电子应用需求。这种连接器通过提供可靠、坚固的设计,在各种苛刻的使用环境下表现出色。DF1E 系列连接器特别适合需要稳定性和安全性的场景,例如工业控制、通信设备和消费电子产品。其核心特性包括满锁紧机制、逆插入防护和焊接裂纹防护,确保了卓越的性能和长寿命。

    2. 技术参数


    以下是 DF1E 系列连接器的关键技术规格和性能参数:
    - 电流容量:
    - AWG#20~24:3A
    - AWG#26:2A
    - AWG#28:1A
    - AWG#30:0.5A
    - 电压等级:250VAC
    - 操作温度范围:-35°C 至 +85°C(含电流引起的温升)
    - 储存温度范围:-10°C 至 +60°C
    - 接触电阻:最大 30mΩ(在 20mV 和 1mA 测量条件下)
    - 绝缘电阻:最小 1000MΩ(500V DC 测试条件)
    - 耐压能力:无闪络或绝缘击穿(650V AC/1 分钟)

    3. 产品特点和优势


    - 满锁紧功能:内锁系统采用全锁紧设计,防止意外外部冲击导致分离。
    - 增强接触固定力:双重锁扣机制显著提高了接触点固定力并预防半插入问题。
    - 模具刺保护:防止接触件刺变形。
    - 错误插入防护:反向插入及异形触点插入被完全阻止。
    - 抗焊裂设计:采用玻璃填充树脂防止因热压缩导致的焊裂现象。
    - 兼容灌封工艺:高达 8mm 的灌封厚度和 19.8mm 的安装高度,支持低剖面设计。
    - 成本效益:使用已广泛推广的 DF1B 插针,无需投资新设备。

    4. 应用案例和使用建议


    DF1E 系列连接器广泛应用于工业自动化、电信设施和消费类电子产品。以下是一些典型的应用场景和优化建议:
    - 工业设备:用于控制柜内部线路连接时,需注意灌封材料的选择,避免对组件产生不良影响。
    - 通讯设备:确保正确选用插头和插座型号以满足空间限制要求。
    - 汽车电子:在高频振动环境下,可结合防震设计进一步提升可靠性。
    使用建议:
    - 遵循手册中提供的装配指南进行接线和安装。
    - 使用正确的工具进行压接操作,以保证接触稳定性。

    5. 兼容性和支持


    - 兼容性:DF1E 系列支持多种电缆规格(20AWG 至 30AWG),并且与 DF1B 系列部分产品兼容。
    - 认证:已通过 UL 和 C-UL 认证(文件编号 E52653)。
    - 技术支持:制造商提供全面的技术支持和售后服务,涵盖产品选型指导、故障排查及升级方案。

    6. 常见问题与解决方案


    以下列举了一些常见的问题及其解决方法:
    1. 接触不良
    - 原因:压接不当或插针污染。
    - 解决方法:重新进行压接,并清洁插针表面。
    2. 锁扣失效
    - 原因:未正确安装锁扣部件。
    - 解决方法:检查并正确安装锁扣部件。
    3. 过热现象
    - 原因:超负荷运行。
    - 解决方法:降低负载,确保符合额定值使用。

    7. 总结和推荐


    总体来看,DF1E 系列连接器凭借其高可靠性、出色的机械强度以及多功能设计成为众多行业优选解决方案。特别是在需要严苛工作环境的应用中,其独特的满锁紧功能、错误插入防护及抗焊裂设计尤其突出。我们强烈推荐此系列连接器给需要高性能和长久耐用性的项目。对于寻求经济实惠且质量可靠的连接解决方案的企业而言,DF1E 系列无疑是一个明智选择。
    版权说明:本文内容基于 Hirose Electric Co., Ltd. 发布的 DF1E 系列连接器技术手册撰写,版权所有保留。
