BK13C06-10DP/2-0.35V(800)

厂牌: HIROSE ELECTRIC
产品描述: Outer Shroud Contacts,Plug 350μm 2 10pin 600μm 480μm 50nm 金 SMD,P=0.35mm 贴片安装
供应商型号: Q-BK13C06-10DP/2-0.35V(800)
供应商: 云汉优选
标准整包数: 20000

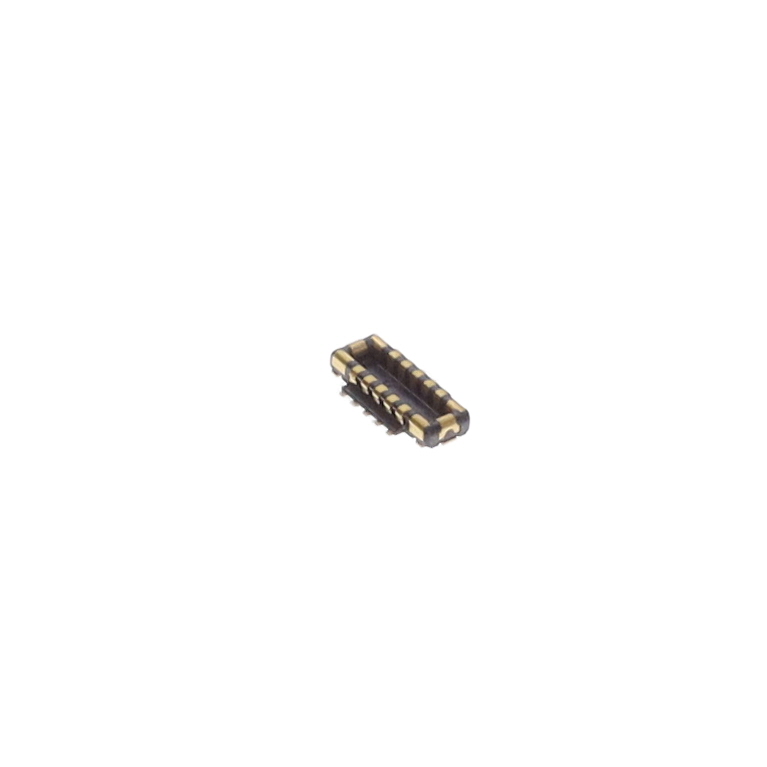

HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BK13C06-10DP/2-0.35V(800)

BK13C06-10DP/2-0.35V(800)概述


    产品简介


    BK13系列连接器是一种具有0.35mm间距、0.6mm堆叠高度和1.9mm宽度的低轮廓混合柔性印刷电路板到板连接器,最大支持5A电流。这种连接器主要用于消费电子、工业自动化、通信设备等领域,能够在紧凑的空间内实现高效电力传输和信号传输。由于其紧凑的设计和高可靠性,它特别适用于需要小型化和高性能解决方案的应用场合。

    技术参数


    以下是该连接器的主要技术规格和性能参数:
    - 额定电流:信号触点:0.3A(总电流容量:12A);电源触点:5A
    - 额定电压:50V AC/DC
    - 操作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 绝缘电阻:最小50MΩ(100V DC)
    - 耐压能力:150V AC,持续1分钟无闪络或绝缘击穿
    - 接触电阻:信号触点:最大50mΩ;电源触点:最大15mΩ(在20mV AC,1kHz,1mA条件下测量)
    - 插拔寿命:30次循环无损坏、裂纹或松动
    - 振动抵抗:频率:10至55Hz,单振幅:0.75mm,每轴方向10个周期,每次5分钟
    - 冲击抵抗:加速度:490m/s²,脉冲持续时间:11ms,每个方向3次
    - 湿热抵抗:96小时,温度40±2°C,湿度90至95%
    - 温度循环:-55°C至+85°C,共5个循环,每个循环稳定时间为2至3分钟
    - 硫化物气体抵抗:暴露于25PPM的硫化物气体96小时,标准:JIS C 60068

    产品特点和优势


    BK13系列连接器具有以下几个显著特点:
    1. 混合供电能力和节省空间设计:两个电源触点能够处理高达5A的电流,减少了信号触点的数量,从而节约了安装空间。
    2. 坚固设计:全金属护罩防止接头因对准不良而导致损坏。
    3. 增强的PCB剥离强度:插头和插座上的每个电源触点都有三个焊接区,增强了PCB的剥离强度。
    4. 双点接触设计:确保高接触可靠性,无论是电源触点还是信号触点都采用了双点接触设计。
    5. 卓越的匹配性:带有金属导向器的宽自对准范围提升了匹配操作体验,且独特的锁定接触设计提供了明确的触觉反馈。
    6. 无卤素材料:所有材料和物质均符合无卤素标准,环保友好。

    应用案例和使用建议


    BK13系列连接器广泛应用于多种电子设备中,例如智能手机、可穿戴设备、智能家居设备和工业控制设备等。根据手册中的使用场景和示例,以下是几点使用建议:
    1. 推荐回流焊温度曲线:峰值温度不超过250°C,加热部分最低温度为220°C,预热部分温度为150至180°C,连续两个回流周期以内。
    2. 建议手动焊接条件:烙铁温度为340±10°C,焊接时间不超过3秒。
    3. 金属掩模厚度及开孔面积比例:掩模厚度为0.08mm,插头侧开孔面积比为100%,插座侧也为100%。
    4. PCB弯曲度:连接器中心处相对于连接器两端的最大弯曲度不得超过0.02mm。
    5. 避免过度插拔:插拔过程中避免过猛操作,以免造成损坏。

    兼容性和支持


    BK13系列连接器具有良好的兼容性,可以与其他同类电子元器件或设备进行集成。制造商提供全面的技术支持和维护服务,确保用户在安装和使用过程中遇到的问题能够得到及时有效的解决。对于客户的需求,可以随时联系HIROSE的技术代表获取更多帮助和支持。

    常见问题与解决方案


    以下是用户可能会遇到的一些问题及其相应的解决办法:
    1. 连接器安装困难:确保按正确步骤插入并完全到位。若未完全对齐,请卸下重新尝试。
    2. 连接器焊接不牢固:请检查焊接温度是否符合要求,并确保焊接时间足够。
    3. 连接器表面出现裂缝:检查是否有过度应力施加,若需调整,请调整固定方式以减少应力。

    总结和推荐


    BK13系列连接器以其出色的电气性能、可靠性和高效能脱颖而出。其独特的混合供电能力、坚固的设计以及优越的接触可靠性使其成为众多电子设备的理想选择。结合其广泛的应用场景和细致的使用指导,该连接器非常适合那些对性能和可靠性有高要求的应用场合。因此,强烈推荐使用BK13系列连接器来满足您的需求。

BK13C06-10DP/2-0.35V(800)参数

参数
板上高度 480μm
针脚数 10pin
接合堆叠高度 600μm
触头镀层厚度 50nm
类型 Outer Shroud Contacts,Plug
间距 350μm
排数 2
触头镀层
通用封装 SMD,P=0.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BK13C06-10DP/2-0.35V(800)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BK13C06-10DP/2-0.35V(800)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC BK13C06-10DP/2-0.35V(800) BK13C06-10DP/2-0.35V(800)数据手册

BK13C06-10DP/2-0.35V(800)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 0.5131
库存: 100000
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 10262
