DF51K-6P-2V(805)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2mm 1 6pin 100nm 金 贴片安装
供应商型号: 10B-4399326-4
供应商: 国内现货
标准整包数: 1

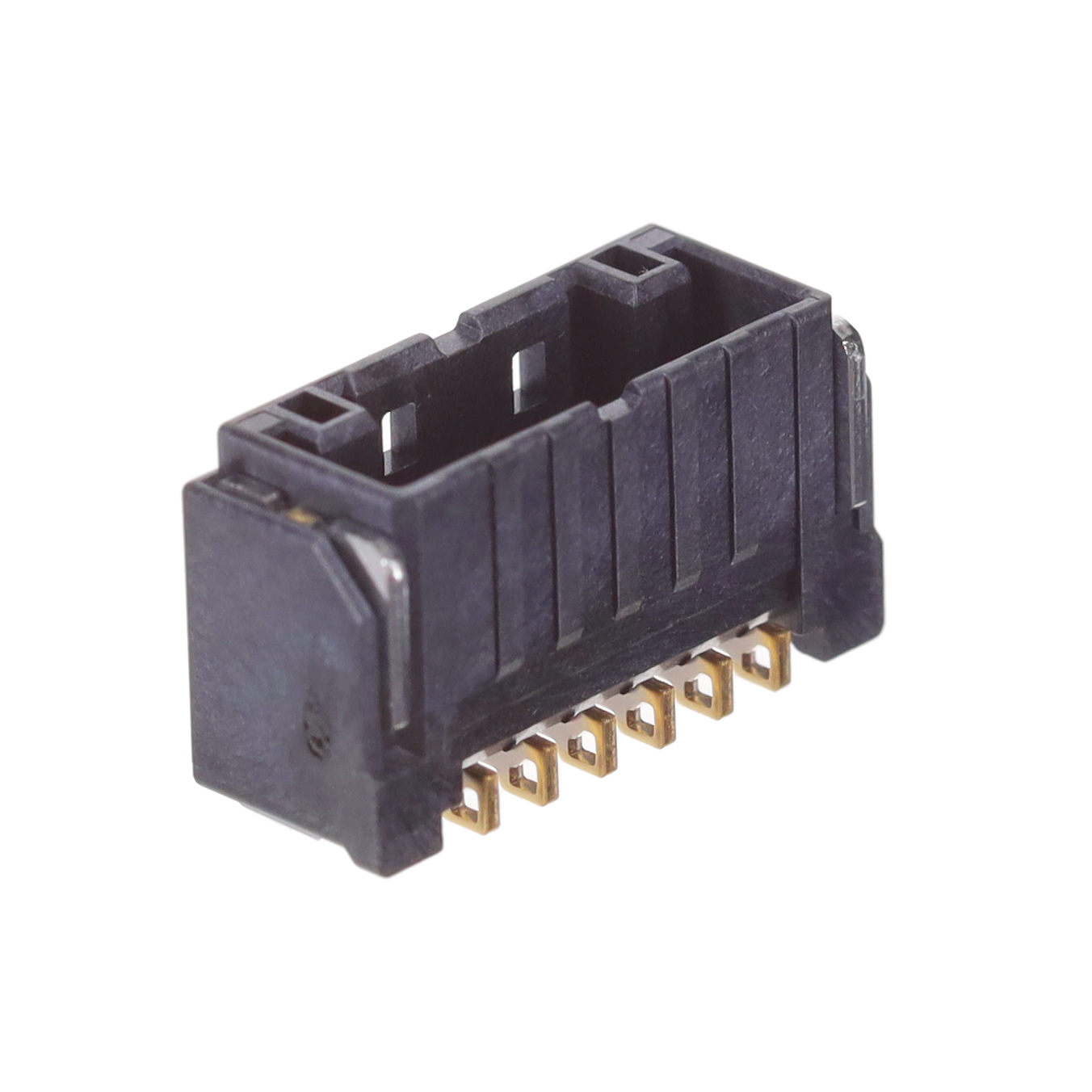

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF51K-6P-2V(805)

DF51K-6P-2V(805)概述

    DF51K Series 2mm Pitch, Center Lock, Wire-to-Board Connector

    1. 产品简介


    DF51K系列是高可靠性2mm间距中心锁紧型线对板连接器,适用于办公设备、工业机械、工业机器人、娱乐设备、医疗设备等领域。此系列连接器具备多样化的配置选项,能够满足不同的客户需求。它通过UL/C-UL认证,确保在各种复杂的应用环境中都能提供稳定可靠的连接。

    2. 技术参数


    - 额定电流(注意1):根据电缆大小而有所不同,最大为3A(22AWG)到0.5A(30AWG)
    - 操作温度范围:-55°C至+105°C
    - 存储温度范围:-10°C至+60°C
    - 额定电压:直插式(THT)类型为250V AC/DC,贴片式(SMT)类型为100V AC/DC
    - 绝缘电阻:至少1,000MΩ(测量电压为500V DC)
    - 耐压性:650V AC,持续1分钟(双排直角SMT头为500V AC,持续1分钟)
    - 接触电阻:不超过30mΩ(1mA测量电流,最高20mV)

    3. 产品特点和优势


    - 宽泛的选项:提供通孔安装(THT)、表面贴装技术(SMT)、直角/直插、单双排、镀金/镀锡等多种配置,满足多样化需求。
    - 高接触可靠性:采用长有效配合长度和两点接触设计,确保稳定的连接性能。
    - 安全锁定机制:设计巧妙,使得插拔时产生明显的触觉反馈,防止错误连接。
    - 紧凑设计:中心锁定设计实现高密度安装,节省空间。
    - 防错设计:可视化和机械极化设计,防止反向和错误插接。
    - 兼容灌封工艺:支持高达3mm的灌封工艺(仅限直插式THT头)。
    - 兼容压接工具:使用与DF11系列相同的压接工具,适应22至30AWG的广泛电缆范围。
    - 安全认证:通过UL和C-UL安全标准认证,确保高质量标准。

    4. 应用案例和使用建议


    - 应用案例:DF51K系列连接器广泛应用于办公室设备、工业机器人、娱乐设备和医疗设备等。在工业自动化领域,该连接器可以实现设备间的高效信号传输。
    - 使用建议:在使用时应注意避免强制拔出连接器,应该先稍微推进再解锁。另外,在进行电缆压接时要保持正确的位置以保证性能可靠。

    5. 兼容性和支持


    - 兼容性:DF51K系列支持多种安装方式和电缆规格,确保了广泛的适用性。
    - 支持服务:HIROSE提供了丰富的工具支持,包括手动工具、自动压接机及抽头工具。如果在设计过程中需要考虑极端环境条件,应及时联系HIROSE代表咨询。

    6. 常见问题与解决方案


    - Q: 如何处理难以拔出的情况?
    - A: 首先轻轻地向前推动连接器,然后按下锁定装置解锁。
    - Q: 在插入时如何避免错误连接?
    - A: 参考手册中的说明,确保按照正确的方向和位置插入。
    - Q: 使用非指定电缆会出现什么问题?
    - A: 使用非指定电缆可能导致性能下降或连接不可靠。请咨询销售代表获取专业建议。

    7. 总结和推荐


    DF51K系列连接器凭借其高可靠性、多样化的配置选项和优秀的性能表现,在市场上具有显著的竞争优势。尤其适合在要求严格的工作环境下使用,如工业自动化、医疗设备和公共基础设施等。总体而言,这款连接器是一款非常值得推荐的产品。

DF51K-6P-2V(805)参数

参数
间距-配接 2mm
颜色 -
额定电流 -
排数 1
类型 Header,Push-Pull
防护等级 -
触头镀层 - 配接
针脚数 6pin
触头镀层厚度 - 配接 100nm
安装方式 贴片安装
包装方式 卷带包装

DF51K-6P-2V(805)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF51K-6P-2V(805)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF51K-6P-2V(805) DF51K-6P-2V(805)数据手册

DF51K-6P-2V(805)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10.118
25+ ¥ 9.3225
50+ ¥ 8.7756
100+ ¥ 8.2411
700+ ¥ 7.9114
库存: 345
起订量: 23 增量: 1
交货地:
最小起订量为:10
合计: ¥ 101.18
直接购买
加入购物车
