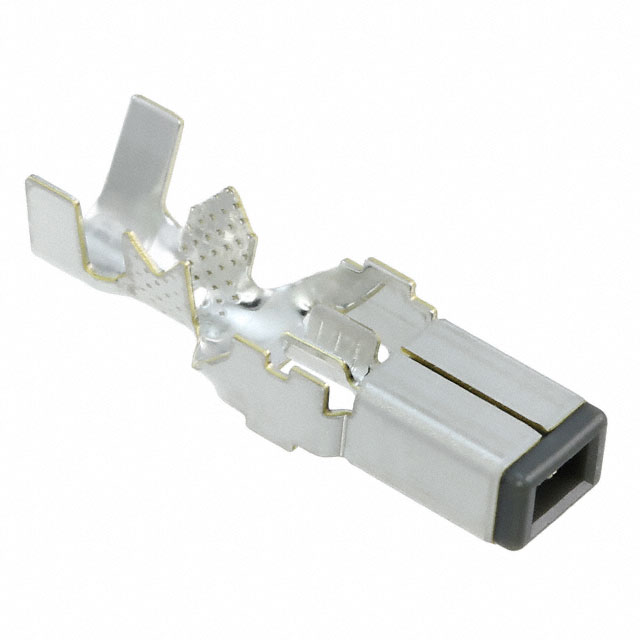

GT13-2428/1.6-2.9PCF(70)

厂牌: HIROSE ELECTRIC
产品描述: 24-28 AWG M 引脚 压接 1μm 锡 导线安装,自由悬挂,通孔安装
供应商型号: GT13-2428/1.6-2.9PCF(70)
供应商: 国内现货
标准整包数: 100
HIROSE ELECTRIC 同轴连接器(RF) - 触头 GT13-2428/1.6-2.9PCF(70)

GT13-2428/1.6-2.9PCF(70)概述

    GT13 Series Space-Saving Coaxial Cable Connector for Automotive Antennas

    1. 产品简介


    GT13系列空间节省型同轴电缆连接器是专为汽车天线设计的产品,用于提升车内的电视和无线电接收性能。该系列产品以其紧凑设计和高效能而著称,旨在满足现代汽车对小型化和高性能连接器的需求。

    2. 技术参数


    - 额定电流: 信号电流1A,功率电流3A
    - 工作温度范围: -30°C 至 +105°C
    - 额定电压: 250V直流
    - 接触电阻: 最大30mΩ(1A直流测量)
    - 绝缘电阻: 最小100MΩ(500V直流测量)
    - 耐压能力: 在1分钟内无绝缘击穿(650V交流)
    - 对接耐用性: 接触电阻最大60mΩ(30次插入/拔出循环)

    3. 产品特点和优势


    - 单步压接技术: 同时适用于内外导体的单步压接技术,避免了组装过程中内部导体的接触,确保了位置的一致性,独立于操作者的技能水平。这不仅提升了装配质量的一致性,还减少了组装时间。
    - 更紧凑和轻量化: 与HRS GT5系列相比,体积和重量都更为紧凑。
    - 频率范围: 高达1GHz,适合多种应用需求。

    4. 应用案例和使用建议


    GT13系列连接器广泛应用于汽车电视、收音机天线等领域。例如,在一辆配备了多个天线接口的豪华轿车中,这些连接器能够确保信号的稳定传输,同时保持车辆内部布局的整洁美观。建议在安装时仔细阅读安装手册,确保正确连接以发挥最佳性能。

    5. 兼容性和支持


    GT13系列连接器可兼容多种类型的同轴终端,如GT13-2428/1.6-2.9SCF(55)、GT13-30/1.6-2.9SCF(55)等,确保了与现有系统的无缝集成。此外,连接器附带有相应的配件,如卡扣(GT13S-1P/S-R),这些配件单独销售,方便用户购买。

    6. 常见问题与解决方案


    - 问题: 插入/拔出循环后接触电阻增大。
    - 解决方案: 确保正确安装和定期检查连接器,如有必要更换新的连接器或配件。
    - 问题: 安装过程中出现松动现象。
    - 解决方案: 检查并确保连接器与终端之间的紧固度,确保完全到位。

    7. 总结和推荐


    GT13系列空间节省型同轴电缆连接器以其高可靠性、优异的电气特性和紧凑的设计,在汽车天线应用中表现卓越。结合其广泛的兼容性和良好的市场口碑,强烈推荐在需要高稳定性、低接触电阻的应用场景中使用。无论是新车装配还是售后市场改造,GT13系列连接器都是一个值得信赖的选择。对于追求高效能和可靠性的工程师和设计师来说,这是不可多得的好选择。

GT13-2428/1.6-2.9PCF(70)参数

参数
类型 M
阻抗 -
线规 24-28 AWG
插针或插座 引脚
触头镀层
触头端接 压接
中心导线直径 -
触头镀层厚度 1μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装
